Этот автомат был бы уместен сегодня. Но появился в 60-е годы. Почему руководство СССР так и не оценило ТКБ-022ПМ
2
В истории советского стрелкового оружия существует немало образцов, которые опередили своё время, но так и остались в тени более консервативных решений. Одним из таких образцов является экспериментальный автомат ТКБ-022ПМ, созданный талантливым конструктором Германом Александровичем Коробовым в 1960-х годах в тульском ЦКИБ СОО.
Это оружие компоновки «булл-пап» обладало целым рядом революционных для своего времени решений: пластиковым корпусом, передним выбросом гильз, компактными размерами и превосходной кучностью стрельбы. Однако, несмотря на все свои преимущества, автомат так и не был принят на вооружение Советской Армии.

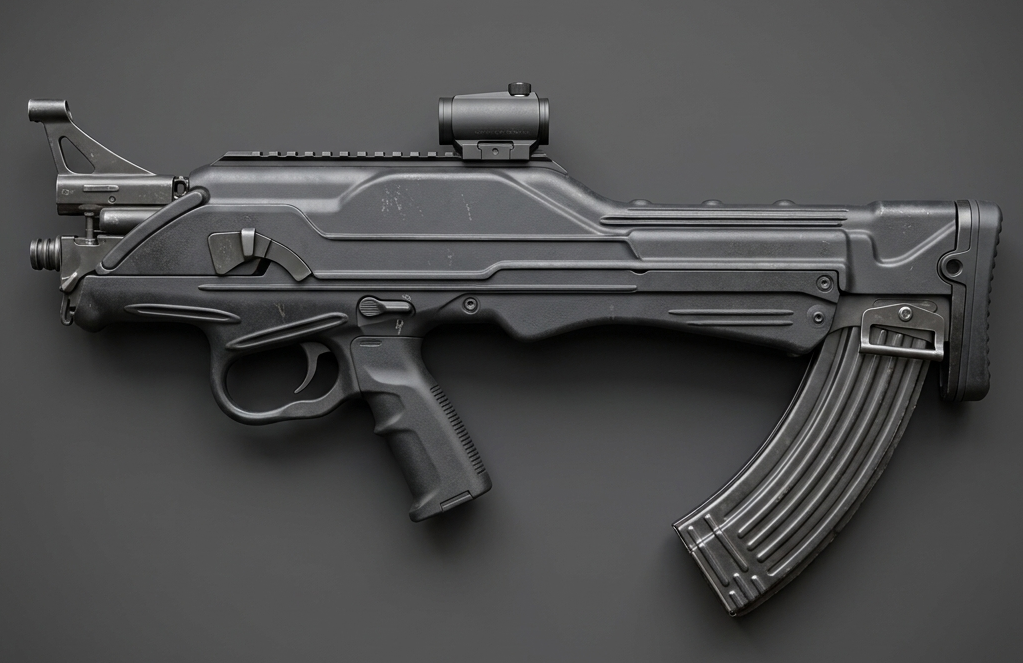

Вероятно так бы выглядел ТКБ-022ПМ если бы выпускался сегодня
История создания
После того как более ранний автомат ТКБ-022П был отвергнут, Герман Коробов на некоторое время отказался от оружия в компоновке «булл-пап». Однако в начале 1960-х годов он снова вернулся к этой схеме, создав целое семейство автоматов под индексом ТКБ-022 (что расшифровывается как «Тульское Конструкторское Бюро»), при этом каждый новый образец существенно отличался от предыдущего.
Автомат ТКБ-022ПМ был создан примерно в 1964 году и представлял собой модернизацию предыдущих разработок. Конструктор ставил перед собой амбициозную цель: создать максимально компактное и лёгкое оружие под стандартный патрон 7,62×39 мм, при этом улучшив кучность боя при стрельбе автоматическим огнём из неустойчивых положений.
В рамках опытно-конструкторских работ по созданию новых образцов автоматов Коробов активно использовал перспективные материалы и новые конструктивные решения. В частности, в конструкции ТКБ-022ПМ была применена термореактивная стеклонаполненная пластмасса (реактопласт) АГ-4, которую иногда ошибочно называют «бакелитом».

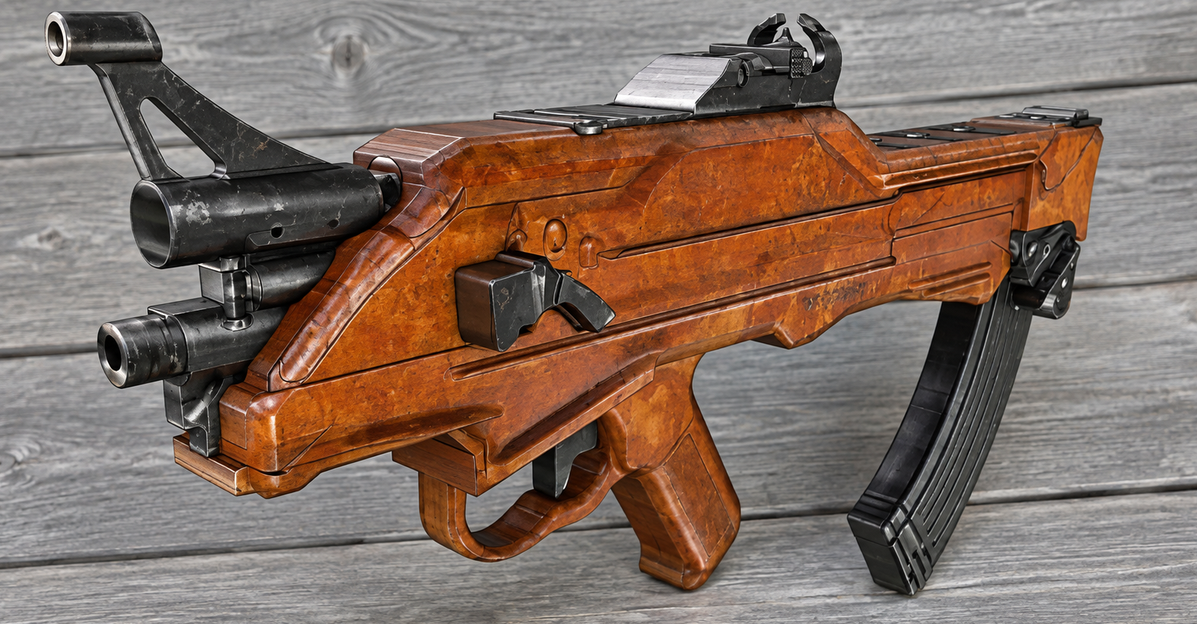

Общая длина автомата составляет всего 525 мм при стволе длиной 415 мм
Конструкция и уникальные решения
Автомат ТКБ-022ПМ имел исключительно компактную компоновку, полученную за счет столь же исключительно сложной конструкции с массой мелких деталей. Автомат был всего на 11 сантиметров длиннее, чем его ствол, что являлось выдающимся достижением для оружия такого класса.
Система автоматики
Автомат ТКБ-022ПМ использует газоотводную автоматику. Газовый двигатель с поршнем, имеющим коротким рабочий ход, расположен над стволом. Газовая камера и газовый поршень расположены в передней части оружия над гильзовыводящим каналом, так что пороховые газы попадают из ствола в газовую камеру через специальный обходной канал, проходящий снизу-вверх слева от гильзоотвода.
Запирание канала ствола осуществляется вертикально-клиновым затвором, перемещающимся вверх-вниз под действием ведущего звена автоматики – толкателя, расположенного над стволом, на который воздействует газовый поршень. Толкатель связан с затвором парой качающихся в вертикальной плоскости рычагов, расположенных с двух сторон механизма.
Уникальная система экстракции
Одной из самых необычных особенностей ТКБ-022ПМ была система выброса стреляных гильз. При откате толкателя расположенные по его бокам ролики воздействуют на передние плечи рычагов, поднимая их вверх и, соответственно, опуская вниз задние плечи, связанные с затвором
modernfirearms.net
.
Досылание патронов в ствол и извлечение стреляных гильз производится специальной деталью, которую можно назвать «досылатель-извлекатель», расположенной на заднем конце толкателя. При движении толкателя назад затвор опускается вниз, открывая доступ в казенную часть ствола. Далее специальные зацепы на досылателе-извлекателе захватывают стреляную гильзу за проточку и при дальнейшем движении назад извлекают ее из ствола
modernfirearms.net
.
После извлечения донце стреляной гильзы наезжает на специальный скошенный выступ в задней части ствольной коробки, благодаря чему гильза в захватах извлекателя смещается вверх. При движении толкателя с досылателем-извлекателем вперед нижняя часть последнего захватывает верхний патрон из магазина и досылает его в ствол, при этом стреляная гильза, находящаяся в досылателе выше нового патрона, направляется в гильзовыводящий канал, расположенный над стволом, внутри полого штока толкателя
modernfirearms.net
.
Стреляные гильзы проходят по гильзовыводящему каналу почти по всей длине оружия и выпадают вперед-вправо через специальное окно, расположенное над дульной частью ствола. Это окно в обычном положении закрывается подпружиненной пылезащитной крышкой
modernfirearms.net
.

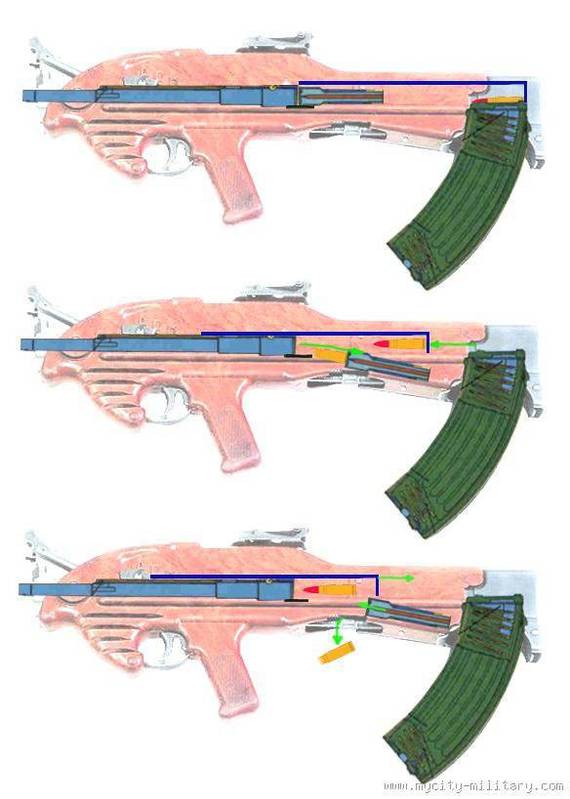

Схема работы системы экстракции с передним выбросом гильз
Такая система обеспечивала возможность стрельбы как с правого, так и с левого плеча, что было важным преимуществом для боевого оружия.
Материалы и эргономика
Благодаря применению пластикового корпуса из реактопласта АГ-4 масса автомата составляла всего 2,6-2,8 килограмма без магазина, что было существенно меньше, чем у серийного АКМ. Прицельные приспособления были механическими, регулируемыми, с диоптрическим целиком.
Подача патронов осуществлялась из стандартных магазинов от АКМ на 30 патронов, что обеспечивало совместимость с существующей инфраструктурой снабжения.
Тактико-технические характеристики
Основные характеристики автомата ТКБ-022ПМ:
- Калибр: 7,62×39 мм
- Масса без магазина: 2,8 кг (ТКБ-022ПМ №1), 2,34 кг (ТКБ-022ПМ №2)
- Длина оружия: 525 мм (ТКБ-022ПМ №1), 755 мм (по другим данным)
- Длина ствола: 415 мм
- Ёмкость магазина: 30 патронов
- Темп стрельбы: 560 выстрелов в минуту
- Год разработки: 1962-1964 годы
- Производитель: ЦКИБ СОО
Испытания и результаты
Огневые испытания ТКБ-022ПМ №1 подтвердили его высокую надёжность. При автоматической стрельбе из неустойчивого положения автомат показал кучность стрельбы в три раза выше, чем АКМ. Это было выдающимся достижением, которое могло бы существенно повысить боевую эффективность советской пехоты.
Автомат ТКБ-022ПМ5 №1, созданный под новый патрон калибра 5,6 мм (в будущем ставший патроном 5,45×39 мм), показал ещё лучшую точность, чем АКМ, при стрельбе с руки лёжа на дистанции 100 метров.
Несмотря на такие впечатляющие результаты, автоматы Коробова так и остались только в виде опытных образцов.
Причины отказа от принятия на вооружение
Несмотря на превосходство над АКМ по размерам, весу и кучности стрельбы, оружие не было принято на вооружение по множеству причин.
Объективные причины
- Сложность конструкции. Вся конструкция была довольно сложной для обслуживания, что не подходило под стандарты армии СССР. Устранение некоторых задержек, например, невыброса гильз, требовало полной разборки оружия, а сложность и количество деталей внутренних механизмов делали оружие сложным в обслуживании в полевых условиях.
- Хрупкость корпуса. Реактопласт, применённый в конструкции, оказался довольно непрочным материалом, а его осколки при разрушении были острыми. Возникали серьёзные сомнения в «живучести» пластикового корпуса при длительной эксплуатации в сложных условиях и хранении.
- Смещённый центр тяжести. Компактная компоновка привела к смещению центра тяжести к задней части оружия, что отрицательно сказывалось на эргономике и управляемости автомата.
- Плохая эргономика. Неудобное расположение магазина, диоптрический прицел (подобные прицелы тогда не были сильно распространёнными в Советской Армии) и другие эргономические просчёты затрудняли использование оружия.
Субъективные причины
Консерватизм военного руководства. Военное руководство, отвечающее за принятие оружия на вооружение, было весьма консервативно и не приветствовало радикальных перемен. Автомат пугал своей новизной и необычными конструкторскими решениями.
Нестандартный вид. Оружие выглядело очень нестандартно для Советской Армии, и схема «булл-пап» была непривычной для советских солдат, обученных обращению с традиционными автоматами.

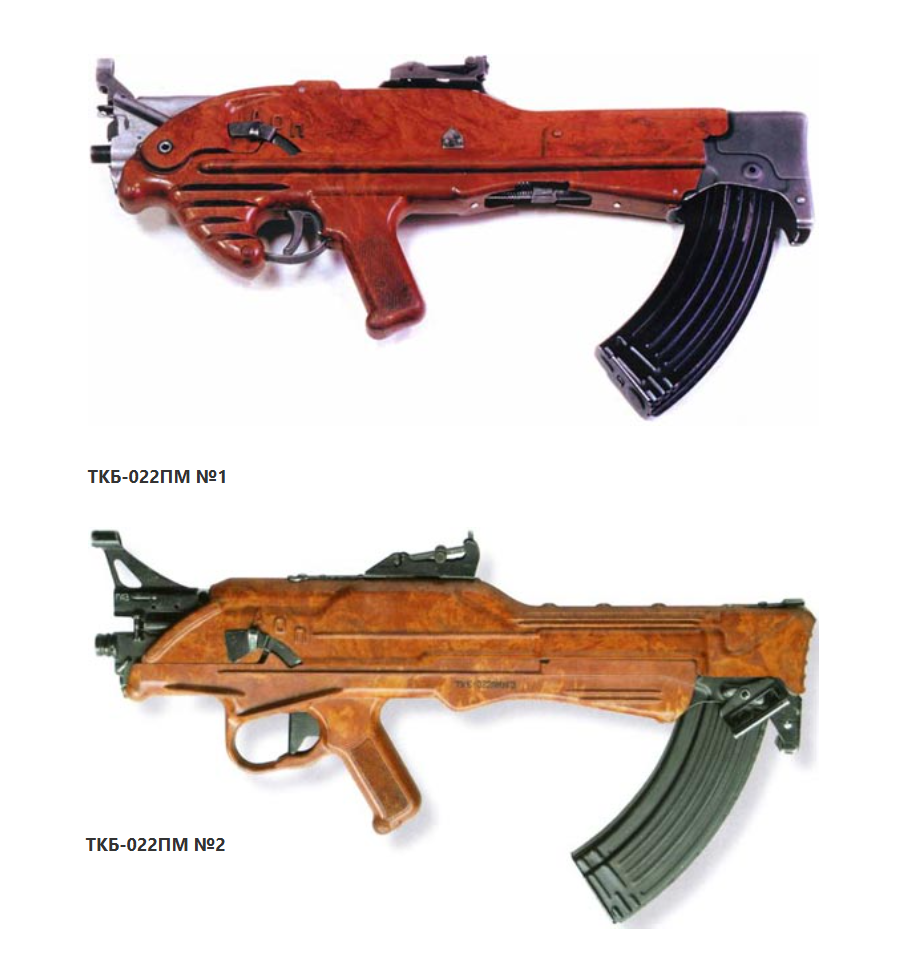

Автоматы ТКБ-022ПМ №1 и №2
По сути, ТКБ-022ПМ был одним из типичных для Коробова опытных «предельных» образцов, где делалась попытка достичь максимально возможных характеристик по какому-то одному параметру (в данном случае – длине оружия) за счёт остальных. Достичь минимальной длины оружия при заданной длине ствола Коробову удалось, но реальных перспектив у этого образца не было.
Наследие и значение
Несмотря на то что ТКБ-022ПМ не пошёл в серию, он остался в истории как один из самых смелых и новаторских экспериментов в области советского стрелкового оружия. Многие решения, применённые в этом автомате, впоследствии нашли отражение в других разработках.
Герман Коробов продолжил развивать свою концепцию, и последние образцы серии, в частности автомат ТКБ-022ПМ-5, были созданы под новый патрон калибра 5,6 мм, который в будущем стал патроном 5,45×39 мм.
Сегодня, когда компоновка «булл-пап» получила широкое распространение в мире (австрийский Steyr AUG, французский FAMAS, британский SA80 и другие), а пластиковые корпуса стали стандартом для современного стрелкового оружия, идеи Коробова выглядят ещё более актуальными и前瞻性.

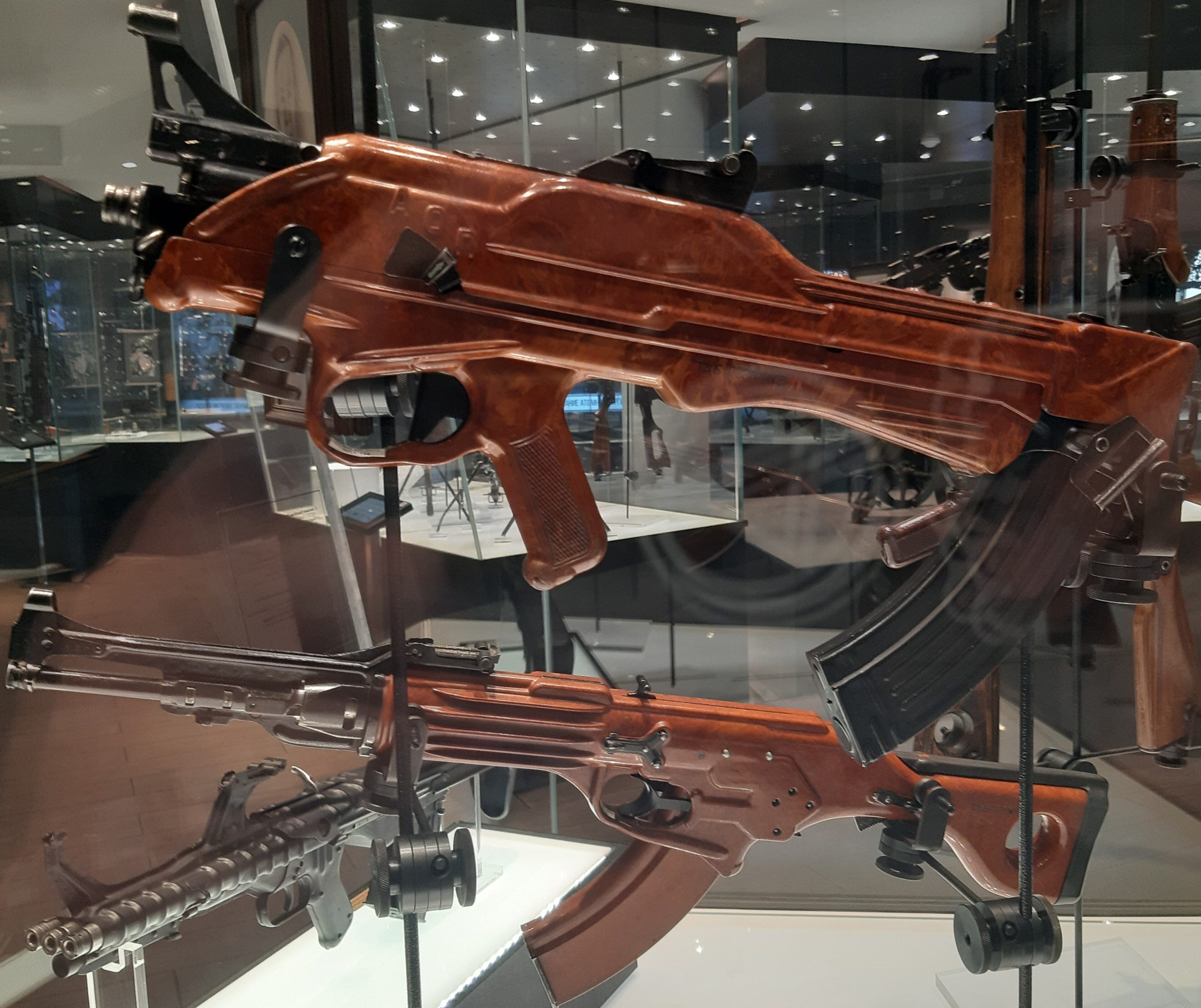

Автомат ТКБ-022ПМ №2 — самая известная модель серии
Если бы ТКБ-022ПМ появился на 20-30 лет позже, его шансы на принятие на вооружение были бы значительно выше. Но в консервативной атмосфере 1960-х годов Советская Армия предпочла проверенный и надёжный АКМ, пусть и уступающий по некоторым параметрам инновационной разработке Коробова.
Заключение
Автомат ТКБ-022ПМ Германа Коробова остаётся ярким примером того, как передовые технические решения могут оказаться невостребованными из-за неподходящего времени и консерватизма потенциальных заказчиков. Этот образец оружия опередил своё время как минимум на два десятилетия.
Сегодня, когда мы видим широкое распространение компоновки «булл-пап» и пластиковых корпусов в современном стрелковом оружии, становится очевидным, насколько дальновидным был Герман Коробов. Его автомат ТКБ-022ПМ заслуживает того, чтобы остаться в истории не как неудачный эксперимент, а как смелая попытка создать оружие будущего, которое, к сожалению, оказалось не понято современниками.
