Проект 11357 «Буревестник-М»: эволюция вместо революции. Часть 2
5. ПВО средней дальности: ракета зрелая, директор новый
Именно система противовоздушной обороны (ПВО) лучше всего показывает философию 11357.
Полностью новый корабль напрашивался на полностью новую систему ПВО. Но именно она представляла один из крупнейших технологических рисков программы.
«Буревестник-М» пошёл другим путём.
За основу принималось семейство зенитных управляемых ракет (ЗУР) 9М317, развитие уже существовавшей линии «Бук» — «Ураган» — «Штиль».
Слабым местом классического корабельного решения становилась не столько ракета, сколько система управления её огнём. Несколько тяжёлых радиолокационных постов подсвета занимали верхний вес, требовали свободных секторов и плохо сочетались с компактной надстройкой.
Здесь в проекте впервые появляется термин директор.
Под директором далее понимается отдельный пост управления огнём, содержащий радиолокационные и, в ряде случаев, оптико-электронные средства точного сопровождения цели. Общекорабельная обзорная радиолокационная станция (РЛС) обнаруживает цель и передаёт её координаты в боевую информационно-управляющую систему (БИУС); директор затем захватывает выбранную цель, обеспечивает значительно более точное сопровождение и выдаёт данные, необходимые конкретному оружию — ракетам или артиллерии.
Для 11357 такой пост получил условное название «Ураган-М2».
Важно, что он не мыслился как фантастическая РЛС, которую ещё только предстояло изобрести.
Его технологическими родителями становились две реальные линии одной радиолокационной школы Научно-исследовательского института приборостроения имени В. В. Тихомирова.

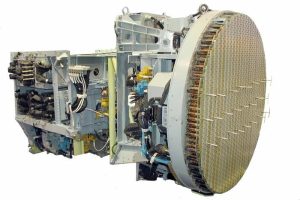

Первая — авиационная радиолокационная станция Н011М «Барс» с пассивной фазированной антенной решёткой (ПФАР).

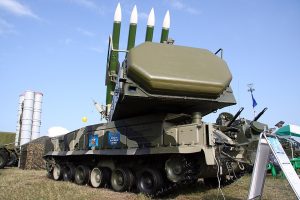

Вторая — радиолокационные средства «Бук-М2», прежде всего многоканальные станции семейства 9С36 с фазированными антенными решётками.
Иными словами, для «Урагана-М2» не требовалось сначала доказать саму возможность создания многоканальной ПФАР, электронного сканирования или соответствующих вычислительных трактов. Рабочие прототипы этих технологий уже существовали.
Новым становилось их корабельное исполнение. В проекте принималась антенна порядка 1,9×1,9 м, полный пост около 2,1×2,1×1,1 м и масса около 1,5 т. Один директор обеспечивал четыре расчётных канала одновременной работы по целям.
Оставался вопрос с секторами.
Поставить четыре или шесть традиционных директоров вокруг надстройки было возможно, но дорого по массе и чрезвычайно неудобно для общей архитектуры.
Так появилась наиболее характерная деталь 11357 — «Карусель».
Два директора «Ураган-М2» располагались на общем кольцевом погоне вокруг центральной углепластиковой мачты. Каждый мог вращаться вокруг собственной вертикальной оси, а вся пара перемещалась вокруг мачты.
В любом секторе оба директора могли работать совместно, давая до восьми каналов.
Расчётная масса двух постов составляла около 3 т, механизм самой «Карусели» — приблизительно ещё четверть тонны. По аналогии с механизмами артиллерийских башен.
Получалось принципиально важное разделение функций.
«Фрегат» видел небо. «Ураган-М2» обеспечивал применение оружия.

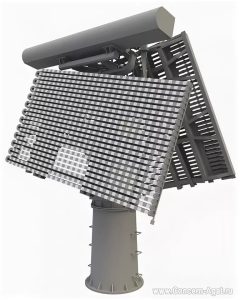

Главная обзорная станция также не разрабатывалась заново. За основу бралась архитектура «Фрегат-М2ЭМ».
Однако электроника начала XXI века уже позволяла радикально переработать то, что находилось под антенной.
Для 11357 предусматривался «Фрегат» на новой элементной базе: сохранялись отработанные антенные и высокочастотные решения, но вычислительная часть, цифровая обработка, встроенная диагностика и интерфейсы проектировались уже для непосредственного включения станции в современную БИУС.
Таким образом, «Фрегат» переставал быть отдельной РЛС, данные которой существуют сами по себе.
Он становился одним из общекорабельных источников информации, автоматически включённых в единое информационное поле БИУС.
И это тоже было характерным компромиссом всей программы: вместо разработки совершенно новой интегрированной многофункциональной РЛС модернизировалась вычислительная и интерфейсная часть уже существующего радиолокатора.
