Принцип работы «умного» прицела Vortex Optics XM157: революция в стрелковом деле
4
Долгое время гарантированное попадание в цель на расстоянии свыше 600 метров оставалось уделом специально подготовленных снайперов, способных в стрессовой ситуации мгновенно учитывать десятки баллистических факторов. Однако армия США меняет правила игры. В рамках масштабной программы Next Generation Squad Weapon (NGSW) на вооружение поступает революционная система управления огнем — прицел Vortex Optics XM157. Это не просто оптический прибор, а полноценный баллистический компьютер, который стирает грань между рядовым пехотинцем и элитным стрелком.
Введение в систему NGSW-FC
Принцип работы «умного» прицела Vortex Optics XM157, являющегося основой системы управления огнем NGSW-FC (Next Generation Squad Weapon Fire Control) для армии США, заключается в полной автоматизации расчета баллистических поправок в реальном времени. Этот комплекс был разработан в рамках масштабной программы по созданию оружия нового поколения, способного обеспечить подавляющее преимущество пехоты на дистанциях свыше 600 метров, где традиционные винтовки калибра 5.56 мм теряют эффективность.

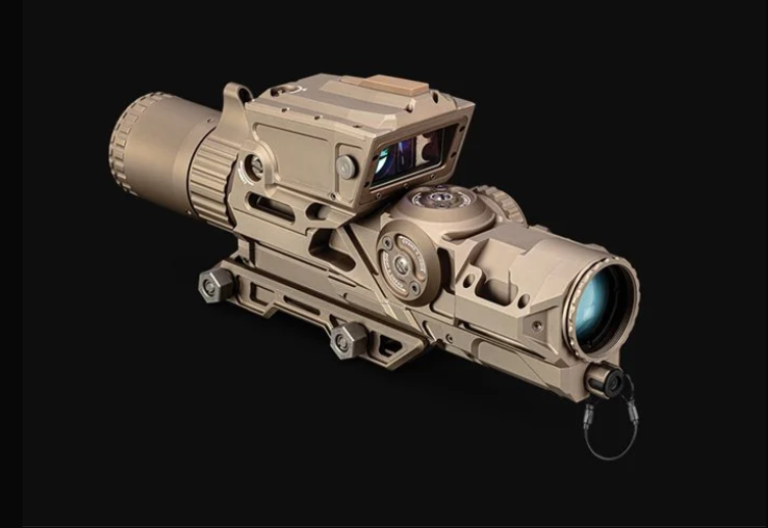

Прицел объединяет классическую высококлассную оптику и мощный бортовой компьютер в единый монолитный комплекс, фактически превращая рядового стрелка в высокоточного снайпера. В отличие от устаревших тепловизионных или полностью цифровых прицелов, которые выводят картинку на внутренний экран с небольшой задержкой и искажением, XM157 представляет собой оптический прицел переменной кратности (1-8x) с полностью прозрачными стеклянными линзами. Цифровая информация проецируется непосредственно поверх реального, неискаженного изображения, что сохраняет естественное восприятие глубины и периферийное зрение бойца.
Пошаговый алгоритм работы прицельного комплекса
Процесс от обнаружения цели до гарантированного попадания занимает доли секунды и полностью автоматизирует действия, которые раньше требовали от стрелка лет тренировок и стрессоустойчивости. Алгоритм выглядит следующим образом:
- Замер дистанции (Лазерный дальномер): Стрелок наводит перекрестие на цель и нажимает кнопку активации (на корпусе прицела или на выносной кнопке на цевье винтовки XM7). Встроенный лазерный дальномер мгновенно измеряет точное расстояние до объекта, измеряя время возвращения отраженного луча, что полностью исключает человеческую ошибку в определении дальности «на глаз».
- Сбор внешних данных (Метеодатчики): Одновременно с замером дальности комплекс в автономном режиме считывает показатели окружающей среды через интегрированные микроскопические датчики. Система фиксирует температуру воздуха, атмосферное давление, влажность и угол наклона оружия относительно горизонта (инклинометр).
- Расчет траектории (Баллистический вычислитель): Встроенный микропроцессор мгновенно сопоставляет полученные данные о дистанции и погоде с заранее загруженными в память баллистическими профилями нового армейского патрона калибра 6,8×51 мм (.277 Fury). Он вычисляет точную траекторию полета пули, учитывая силу гравитации, сопротивление воздуха и даже эффект Кориолиса на сверхдальних дистанциях.
- Вывод динамической метки (Active Reticle): Это ключевая инновация системы. Вместо того чтобы заставлять солдата мысленно считать деления милрадианов или физически крутить барабаны вертикальных и горизонтальных поправок, прицел использует технологию активной сетки. Микропроектор мгновенно смещает точку прицеливания (яркую светящуюся точку или шеврон) внутри оптической системы, компенсируя падение пули.
- Выстрел: Стрелку остается сделать единственное действие — совместить появившуюся электронную точку с целью и плавно нажать на спусковой крючок. Пуля прилетит ровно туда, куда указывает точка, независимо от сложности баллистических условий.
Ключевые технологические преимущества XM157
Разработка инженеров Vortex Optics включает ряд решений, которые выделяют этот прицел на фоне гражданских и предыдущих военных аналогов:
• Резервная «неубиваемая» оптика: Конструкция выполнена по принципу максимальной живучести. Если у прицела полностью сядет батарейка или электроника выйдет из строя из-за электромагнитного импульса (ЭМИ) или физического повреждения, устройство не превратится в бесполезный кусок пластика. Солдат продолжит видеть четкую цель через обычное стекло, используя классическую гравированную на линзе физическую прицельную сетку, как на традиционном оптическом прицеле. • Беспроводная связь и интеграция с экипировкой (Intra-Soldier Wireless): Прицел оснащен модулями беспроводной связи для передачи данных на тактические очки дополненной реальности бойца, такие как система IVAS (Integrated Visual Augmentation System). Это открывает тактические возможности нового уровня: солдат может стрелять «из-за угла» или из укрытия, не подставляя голову. Достаточно выставить из окопа только ствол винтовки, а картинка с прицельной точкой и видеопоток будут транслироваться бойцу прямо на дисплей шлема. • Цифровой компас и сетевое целеуказание: Встроенный цифровой компас помогает мгновенно ориентироваться на незнакомой местности. Прицел может подсвечивать направления на заранее зафиксированные угрозы или цели, а также автоматически делиться своими координатами и азимутами с другими членами отряда в единой защищенной цифровой сети, обеспечивая полное ситуационное осведомление взвода. • Интуитивный интерфейс: Система разработана для использования в толстых тактических перчатках, а архитектура прицела позволяет сохранять несколько баллистических профилей, что дает возможность адаптировать его под разное оружие в рамках одной системы.
Недостатки системы и перспективы развития
Как и любая передовая технология, XM157 имеет свои компромиссы, с которыми приходится мириться военным инженерам. Основной недостаток этой продвинутой системы — её масса и габариты. Весь комплекс с датчиками весит около 1–1,5 кг, что создает дополнительный момент на шейном отделе позвоночника солдата и требует использования усиленных креплений на оружии для сохранения пристрелки после отдачи мощного патрона 6,8 мм.
Вторым фактором является энергопотребление: для обеспечения работы лазера, процессора и проектора требуются емкие источники питания. Однако эта проблема частично решается использованием системы быстрой замены батарей (hot-swap) без выключения устройства, что гарантирует непрерывность боевой работы.
Несмотря на эти минусы, точность поражения ростовых целей на дистанциях до 1000 и более метров, которая ранее была доступна только элитным снайперам после долгих тренировок, полностью окупает эти затраты в концепции современной войны. XM157 не просто улучшает прицеливание, он радикально снижает когнитивную нагрузку на солдата в стрессовой ситуации, позволяя ему сосредоточиться на тактике и выживании, а не на сложных математических расчетах.
