Канал «Историческое оружиеведение» продолжает цикл публикаций о японском оружии вообще и японских пулеметах в частности. И сегодня вниманию читателей предлагается статья Роберта Сигела «Японский ручной пулемет «Тип 11″ (образца 1922 года)» (ссылка на другие статьи цикла будет в конце).
Статья очень подробная и большая, но, полагаю, будет интересна (особенно описание работы автоматики).
Перевод мой, фотографии из статьи.
Японский ручной пулемет Тип 11
В ходе подготовки материалов для этой статьи выяснилось, что среди множества изученных источников — как на английском, так и на японском языках — нет единого мнения относительно того, как именно следует называть это оружие. Отчасти это объясняется особенностями перевода японских терминов на английский язык, историческим периодом, к которому относится обсуждение, или же использованием прозвищ. У этого пулемета много названий: «Тип 11», «T-11», «Тайсё 11», «Намбу Тип 11», «Намбу Тайсё 11» и «Модель 1922 года»; при этом чаще всего встречаются варианты «Тип 11» и «Тайсё 11». Для единообразия в данной статье используется наименование «Тип 11», поскольку именно под этим названием оружие наиболее известно.
Пулемет Тип 11
На рубеже XIX и XX веков японские военные, как и большинство армий мира, не имели четкого представления об эффективности пулеметов, их роли на поле боя, способах применения (в наступлении или обороне) и влиянии на исход боевых действий. У Японии отсутствовала собственная современная концепция использования автоматического оружия, поэтому для испытаний, оценки и эксплуатации приходилось полагаться на образцы иностранной разработки. Основными претендентами в то время были пулемет системы Максима с водяным охлаждением и автоматикой, основанной на отдаче ствола, а также французский пулемет системы Гочкиса с воздушным охлаждением и газоотводной автоматикой. В конечном итоге японцы остановили свой выбор на пулемете Гочкиса образца 1901 года. Несмотря на то что в нем использовались 24-зарядные жесткие ленты (кассеты), наличие воздушного охлаждения и меньшая масса обеспечивали преимущество в мобильности, избавляя от необходимости постоянно находиться рядом с источником воды. Именно боевой опыт, полученный в ходе Русско-японской войны 1904–1905 годов — где японцы применяли пулеметы Гочкиса образца 1901 года против российских пулеметов Максима, — убедил японское командование в полезности пулеметов, особенно в качестве средства огневой поддержки наступающей пехоты.
Позднее, когда в 1914 году по всей Европе полыхала Первая мировая война, японские военные атташе вели непосредственные наблюдения за ходом сражений и тактикой ведения боя. Это укрепило их убежденность в важности использования автоматического оружия в военных действиях. Стремясь расширить свою сферу влияния на Дальнем Востоке, Япония выступила на стороне Антанты и в августе 1914 года объявила войну Германии. Вскоре она оккупировала арендованные Германией территории в китайской провинции Шаньдун, а также Марианские, Каролинские и Маршалловы острова в Тихом океане. Пока остальной мир был сосредоточен на европейском театре военных действий, Япония продолжала укреплять свои позиции в Китае, расширяя контроль над бывшими германскими владениями в Маньчжурии и Внутренней Монголии. Первая мировая война позволила Японии увеличить свое влияние в Азии и расширить территориальные владения в Тихом океане, а Императорский флот Японии взял под свой контроль германские колонии в Микронезии.
Именно в 1914 году Япония начала лицензионное производство станкового пулемета «Тип 3» (Taisho 3), созданного на основе конструкции французского пулемета «Гочкис» образца 1914 года и адаптированного под японский патрон калибра 6,5х50 мм «Арисака». Кроме того, японские военные оценили преимущества легкого, переносного оружия — подобного пулемету системы Льюиса, — которое могло бы значительно усилить пехоту в наступлении. После окончания боевых действий в Европе Техническому управлению японской армии было поручено разработать легкий пулемет, который мог бы легко переноситься и использоваться одним бойцом пехотного отделения. Результатом этой работы стало появление в 1922 году пулемета «Тип 11». Боевой опыт, полученный в ходе расширения японского влияния в Маньчжурии и Северном Китае, подтвердил эффективность применения автоматического оружия для прикрытия наступающих пехотных подразделений.

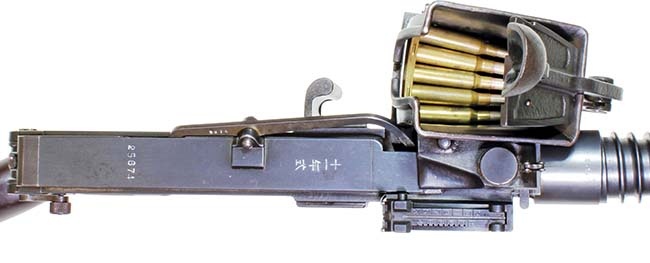

Корпус механизма подачи расположен с левой стороны подающего канала; на изображении в приемном бункере видны обоймы с патронами. Прямо над ствольной коробкой (в зоне подачи) находится масленка, а прицел смещен вправо. Иероглифы (японские знаки) в верхней части ствольной коробки читаются сверху вниз и означают «Тип 11»
Первым ручным пулеметом, запущенным в Японии в серийное производство, стал пулемет «Тип 11». Свое название он получил в честь 11-го года правления императора Тайсё (1922 год). Конструкция этого оружия, разработанная известным японским оружейником генералом (в то время полковником) Кидзиро Намбу, представляла собой глубоко модернизированную версию французского ручного пулемета «Гочкисс» обр. 1909. Сохранив такие элементы, как охлаждающие ребра на стволе и складную сошку, Намбу отказался от характерной для «Гочкиса» системы питания с помощью жестких лент (кассет), заменив ее бункерным механизмом, вмещающим 30 патронов. Он также полностью переработал конструкцию затвора и систему запирания. Особенностью этой системы было то, что затвор извлекал стреляную гильзу с большой силой, из-за чего потребовалось внедрить устройство для смазки патронов перед их досыланием в патронник. Резервуар с маслом располагался непосредственно над центром приемного механизма, что вынудило сместить прицельные приспособления вправо. В связи с этим пришлось изменить и конфигурацию приклада: его также сместили вправо для обеспечения удобства при стрельбе. Пулемет «Тип 11» состоял на вооружении Императорской армии Японии с 1922 года вплоть до окончания Второй мировой войны в 1945 году. Это был самый старый образец японского ручного пулемета, использовавшийся на Тихоокеанском театре военных действий, несмотря на то, что в 1936 году его сменил пулемет «Тип 96» (под патрон 6,5х50 мм «Арисака»), а в 1939 году — пулемет «Тип 99» (под патрон 7,7х58 мм). Хотя внешне эти японские пулеметы напоминали чехословацкий ZB 26 (образца 1920-х годов) — с газоотводной автоматикой, верхним расположением магазина и сошками, — их внутреннее устройство было совершенно иным.
Японский солдат с пулеметом

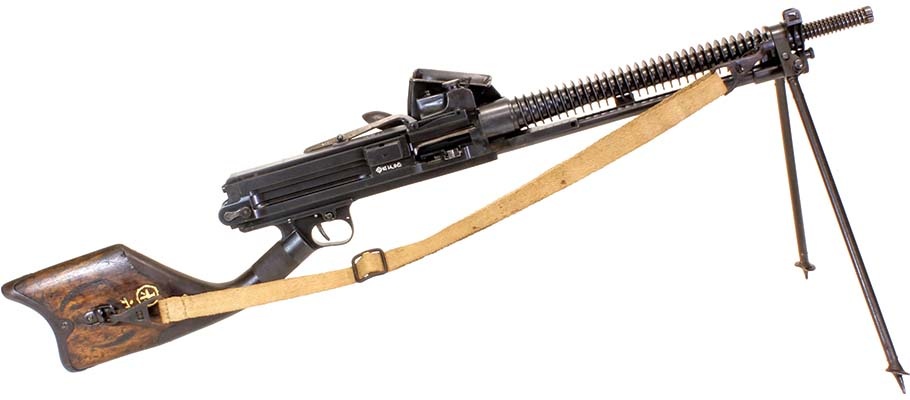

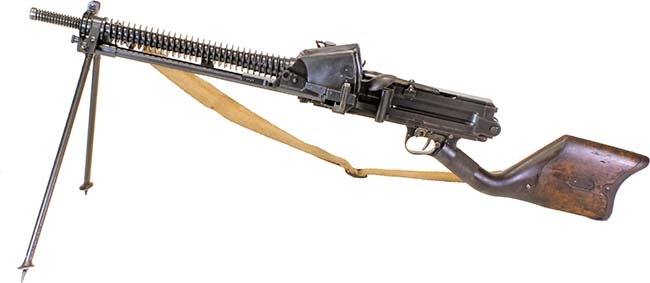

Ручной пулемет «Тип 11» (1922 г.), калибр 6,5 мм
Пулемет «Тип 11» являлся штатным образцом вооружения пехотного отделения Императорской армии Японии. Он оснащен газоотводной автоматикой, имеет воздушное охлаждение, бункерную систему питания и предназначен исключительно для ведения автоматического огня. Как и многие образцы японского автоматического оружия, эта конструкция восходит к французской системе «Гочкис», однако механизм подачи — представляющий собой съемный приемный короб, крепящийся с левой стороны ствольной коробки на уровне окна подачи и снаряжаемый патронными обоймами, — является уникальным. В короб помещается шесть обойм по пять патронов в каждой, что в сумме составляет тридцать патронов. Обоймы укладываются горизонтально одна на другую над ствольной коробкой и прижимаются мощным подпружиненным рычагом. При стрельбе патроны поочередно извлекаются из нижней обоймы, по мере их расходования пустая обойма выбрасывается, а следующая автоматически занимает ее место.
Приемный короб можно пополнять патронами, не снимая его с оружия; это допускается делать в любой момент. Очевидным недостатком такой системы подачи была открытая конструкция короба, из-за чего внутрь оружия легко попадали грязь, пыль и мусор. В сочетании с низким качеством подгонки деталей это приводило к частым задержкам при стрельбе. Кроме того, из-за особенностей системы питания и наличия мощного подпружиненного рычага, удерживающего пачки, перезаряжать оружие во время атаки было практически невозможно: солдату для этого потребовались бы буквально три руки.
Пулемет Тип 11. Вид слева
Еще одной проблемой было то, что для пулемета «Тип 11» требовались патроны с уменьшенным пороховым зарядом; использование стандартных винтовочных патронов приводило к сбоям в работе автоматики. В таких патронах содержится 2 грамма пороха вместо стандартных 2,15 грамма. На картонные коробки с этими боеприпасами наносилась маркировка: латинская буква «G» в круге (от японского слова «gensou» — «уменьшенный»). Патроны снаряжались в обоймы по 5 штук; в деревянный ящик помещалось 1440 патронов. Также патроны упаковывались по 3 обоймы (15 штук) в картонные пачки, а по 24 обоймы (120 штук) — в небольшие стальные ящики с ручкой для переноски. Использование патронов с уменьшенным зарядом сводило на нет преимущество унификации боеприпасов с винтовкой «Тип 38». Еще одной уникальной и легко узнаваемой особенностью пулемета «Тип 11» является приклад, «изогнутый» вправо. Корпус спускового механизма переходит в узкую металлическую шейку, которая затем расширяется, образуя широкий деревянный приклад; вся эта конструкция смещена вправо. Поскольку масленка для патронов расположена в верхней части ствольной коробки, вдоль ее центральной оси, прицельные приспособления пришлось сместить вправо. Предполагалось, что приклад также должен быть смещен вправо — чтобы соответствовать расположению прицельных приспособлений (хотя смещенные прицельные приспособления встречаются и в других образцах оружия с верхним расположением магазина — например, в пулеметах ZB или Bren, у которых приклады не смещены, — полковник Намбу в 1922 году, по-видимому, придавал этому значение.) Существует и другая (довольно слабая) теория: якобы приклад сместили вправо, чтобы компенсировать дисбаланс веса, возникающий из-за тридцати патронов, находящихся в бункере, который крепится с левой стороны оружия.
В целом, пулемет «Тип 11» легко распознать по ряду характерных признаков: уникальному приемному бункеру, масленке для патронов, расположенной в верхней части ствольной коробки, а также по особой форме деревянного приклада — с узкой шейкой и смещением вправо. Кроме того, прицельные приспособления (мушка и целик) также смещены вправо, а на верхней части ствольной коробки имеется маркировка «Дзюити-нэн сики» (Juichinen Shiki), что означает «Тип 11-го года».

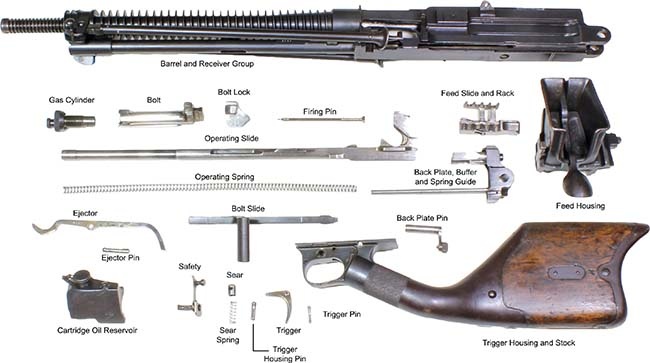

Пулемет в разобранном виде
Оружие оснащено несъемными сошками, закрепленными у дульной части ствола; при транспортировке их можно сложить назад вдоль газоотводной трубки и ствола. Пулемет также может вести огонь со складного станка-треноги образца 1922 года, который переносится расчетом и используется по мере необходимости. При установке на этот станок сошки складываются вдоль ствола. Станок оборудован механизмами горизонтального и вертикального наведения. Для стрельбы по воздушным целям опоры треноги раздвигаются, а сам станок поднимается на максимальную высоту, при которой пулемет оказывается примерно в четырех футах (около 1,2 метра — ИО) от земли. В этом положении механизмы наведения освобождаются, что позволяет свободно перемещать пулемет как по горизонтали, так и по вертикали.
Принцип действия
Рычаг предохранителя, расположенный с левой стороны спусковой скобы, для включения режима «предохранитель» переводится вниз, в почти вертикальное положение. В этом положении его нижний конец входит в небольшой паз на боковой стороне спусковой скобы, что надежно фиксирует рычаг. Для перевода в режим «огонь» рычаг поворачивается назад и вверх, пока не займет горизонтальное положение, направленное назад.
Рычаг предохранителя соединен с осью, имеющей специальный вырез. Когда рычаг находится в положении «предохранитель», сплошная часть оси блокирует спусковой крючок; когда же рычаг переведен в положение «огонь», вырез на оси позволяет спусковому крючку свободно двигаться и воздействовать на шептало.
Перед началом стрельбы необходимо убедиться, что резервуар для масла заполнен. При подаче патронов в оружие они воздействуют на масляный насос, благодаря чему на каждый патрон наносится небольшое количество масла. Смазка патронов необходима, поскольку конструкция данного пулемета не предусматривает замедленного начального этапа экстракции гильзы, — отсутствие смазки может привести к разрыву гильзы. Темп стрельбы регулируется с помощью газового регулятора, имеющего несколько отверстий разного диаметра, через которые пороховые газы проходят к газовому поршню. На регуляторе предусмотрено пять отверстий разного размера, обозначенных цифрами 10, 15, 18, 20 и 28 (меньшее число соответствует меньшему диаметру отверстия). Эти отверстия позволяют изменять силу, с которой затвор отходит назад при отдаче. Регулировка производится для того, чтобы обеспечить плавную работу автоматики: количество газов должно быть достаточным лишь для того, чтобы отбросить подвижные части назад, не допуская их слишком сильного удара о буфер. После первоначальной настройки вносить изменения приходится только в том случае, если оружие сильно загрязняется, из-за чего для перемещения подвижных частей назад требуется большее усилие. Если затвор движется назад слишком быстро, следует выбрать отверстие меньшего диаметра. Если же движение затвора назад происходит медленно, вяло или недостаточно энергично, следует выбрать отверстие большего диаметра.

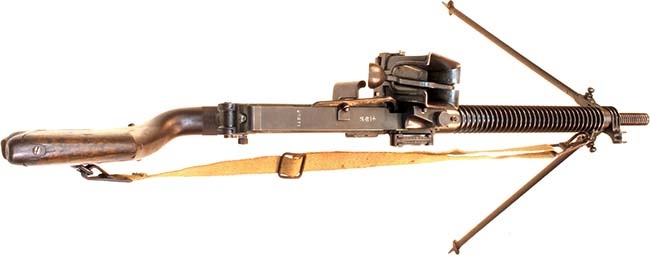

Пулемет Тип 11. Вид сверху
Бункер для боеприпасов необходимо заполнить: для этого нужно поднять подаватель и поместить в магазин шесть обойм, каждая из которых вмещает пять патронов. Затем подаватель опускается на патроны. Поскольку подаватель находится под воздействием пружины, он прижимает патроны к механизму подачи, расположенному в нижней части магазина.
Чтобы взвести оружие, нужно потянуть назад затворную раму (рукоятку взведения), расположенную слева, до тех пор, пока выступ на штоке не войдет в зацепление с шепталом. После этого рукоятку взведения следует продвинуть вперед, пока ее фиксатор не защелкнется на ствольной коробке. Теперь оружие взведено и готово к стрельбе.
При движении затвора назад затворная рама посредством кулачкового механизма смещает подающую планку вправо. Поскольку плунжер подающей рейки упирается в уступ корпуса механизма подачи, сама подающая рейка — благодаря наличию диагонального паза в подающей планке — приподнимается. Это происходит до тех пор, пока плунжер подающей рейки (который также поднимается) не окажется напротив выреза в корпусе механизма подачи. В ходе этого движения подающие рейки поднимаются и захватывают патрон, находящийся в нижней обойме. Когда плунжер подающей рейки достигает выреза в корпусе, подающая и досылающая рейки получают возможность сместиться вместе с подающей планкой, при этом патрон извлекается из нижней обоймы и помещается перед удерживающей собачкой-фиксатором. Одновременно с этим плунжер подающей рейки под действием кулачкового механизма утапливается внутрь и выходит в другой паз.
Когда затвор движется вперед и досылает патрон в патронник, подающая планка смещается наружу. Поскольку плунжер теперь находится в другом пазу, подающие гребенки удерживаются на месте благодаря диагональному пазу в подающей планке. Гребенки опускаются вниз до тех пор, пока плунжер снова не будет утоплен внутрь. В процессе этого движения подающая и досылающая гребенки опускаются ниже уровня патрона. После того как плунжер утапливается, подающая и досылающая гребенки перемещаются вместе с подающей планкой в крайнее внешнее положение; в этот момент плунжер выходит в первый паз, и цикл повторяется. После того как патрон извлечен из обоймы, пустая обойма выбрасывается из нижней задней части магазина с помощью специального выбрасывателя. Удерживающая собачка фиксирует первый патрон на линии патронника. При нажатии на спусковой крючок шептало опускается вниз, выходя из зацепления с подвижной рамой. Подвижная рама, запирающий клин и затвор под действием усилия сжатой возвратной пружины перемещаются вперед, при этом затвор досылает патрон в патронник. После того как затвор достигает крайнего переднего положения, подвижная рама продолжает движение вперед. В ходе этого движения она воздействует на запирающий клин, опуская его за боевые упоры, расположенные на стенках ствольной коробки, тем самым запирая канал ствола. При дальнейшем движении подвижной рамы одна из ее частей ударяет по ударнику, толкая его вперед, ударник накалывает капсюль, что приводит к выстрелу.

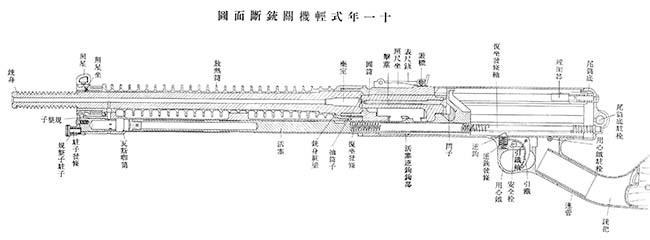

Схема пулемета
При прохождении пулей газоотводного отверстия в стволе пороховые газы устремляются через него в газовую камору и толкают газовый поршень назад. Поскольку газовый поршень выполнен как единое целое с передней частью затворной рамы, она также начинает движение назад. На начальном этапе движения (первые полдюйма) происходит расцепление затвора: запирающий элемент (замыкатель) затвора воздействует на него, выводя из зацепления. В процессе этого движения запирающий элемент также отводит ударник назад, убирая его с зеркала затвора. После расцепления затвора затворная рама, запирающий элемент, затвор и стреляная гильза (удерживаемая на зеркале затвора выбрасывателем) отходят назад. Пройдя определенное расстояние, задняя часть затвора ударяет по отражателю; тот поворачивается, и его передняя часть выталкивает стреляную гильзу наружу через окно для выброса гильз. Затворная рама, запирающий элемент и затвор продолжают движение назад, сжимая возвратную пружину, пока затвор не ударится о буферную вилку, которая поглощает оставшуюся энергию отдачи.
Мушка и целик смещены вправо, чтобы масленка не перекрывала линию прицеливания. Для установки прицела на нужную дальность необходимо нажать на рифленую защелку, расположенную на левой стороне подвижной планки целика, переместить планку в требуемое положение и отпустить защелку. Шкала прицела размечена на дальности от 300 до 1500 метров. Возможность внесения поправок на ветер не предусмотрена.
Для разряжания оружия необходимо оттянуть назад рифленый фиксатор приемника (расположенный в нижней центральной части правой стороны узла подачи) и снять весь узел приемника, сдвинув его влево. Извлеките боеприпасы из приемного окна, после чего установите узел приемника обратно на оружие. Не пытайтесь разрядить оружие путем прогона патронов через механизм: поскольку стрельба ведется с открытого затвора, при его закрытии и запирании произойдет выстрел.

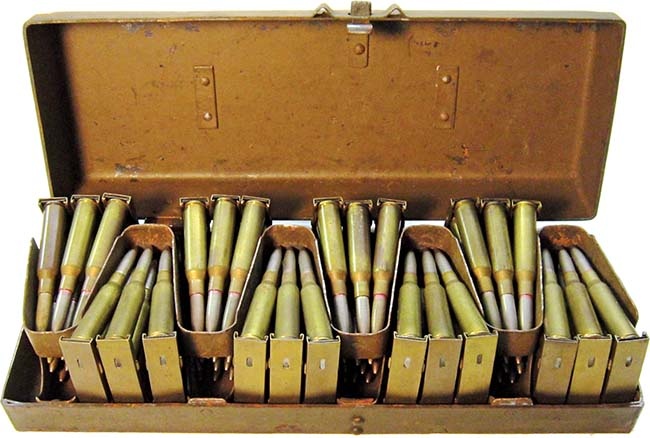

Обоймы в упаковке
Принадлежности
Ручной пулемет «Тип 11» предназначался для использования как в пехоте, так и в кавалерии. В комплект принадлежностей к этому оружию входили: руководства по эксплуатации, небольшой бронещиток, складная тренога, поясной подсумок для патронов, запасной ствол с чехлом, сумка для запасного корпуса механизма подачи (бункера), мешки для перевозки патронов, дульный чехол, брезентово-кожаный чехол для транспортировки, комплект запасных частей и инструментов, а также стальной ящик, содержащий 24 обоймы (по 5 патронов в каждой) — всего 120 патронов. Кроме того, для нужд кавалерии предусматривалось специальное вьючное и седельное снаряжение.
Заключение
Японский ручной пулемет «Тип 11» стал одной из ранних попыток создания переносного автоматического оружия, следуя по стопам таких образцов, как пулеметы Льюиса, Шоша и «Гочкис Портатив» (Hotchkiss Portative). Взяв за основу французский пулемет «Гочкис», полковник Кидзиро Намбу доработал систему автоматики, добавил уникальный механизм подачи патронов и приклад изогнутой формы, внеся тем самым свой вклад в развитие конструкции. Несмотря на небольшой вес и портативность, необычная система подачи боеприпасов стала главной причиной проблем при эксплуатации в условиях песка или грязи — среды, характерной для театров военных действий, где воевала японская армия. Кроме того, необходимость смазывать патроны перед досыланием в патронник создавала серьезные трудности как в боевом применении, так и в логистике. Тем не менее, при должном уходе пулемет отличался точностью и надежностью, успешно выполняя свою задачу — обеспечение огневой поддержки наступающей пехоты. Оружие широко применялось в Маньчжурии и Китае еще до начала Второй мировой войны. В 1930-х годах, в ходе столкновений с китайскими войсками, японская армия пришла к выводу, что их неудобный пулемет «Тип 11» с бункерным питанием уступает чехословацким пулеметам ZB, которые использовали китайцы. В результате японцы приступили к разработке аналогичного оружия, что привело к созданию пулеметов «Тип 96» и «Тип 99». Несмотря на то что в период с 1922 по 1941 год было выпущено около 29 000 единиц «Тип 11», а на смену им пришли более совершенные модели «Тип 96» и «Тип 99», «Тип 11» так и не был официально снят с вооружения. Он продолжал использоваться наряду с новыми образцами на протяжении всей Тихоокеанской кампании — вплоть до самого конца войны. Предполагается, что производством «Тип 11» занимались четыре или пять предприятий. Изначально выпуск был налажен в арсеналах Нагоя и Кокура. Компания Tokyo Gas and Electric (TG&E) производила эти пулеметы до 1939 года, после чего производство перешло к компании Hitachi. Не исключено, что значительное количество таких пулеметов было выпущено также в арсенале Хотен (Мукден) в Маньчжурии.

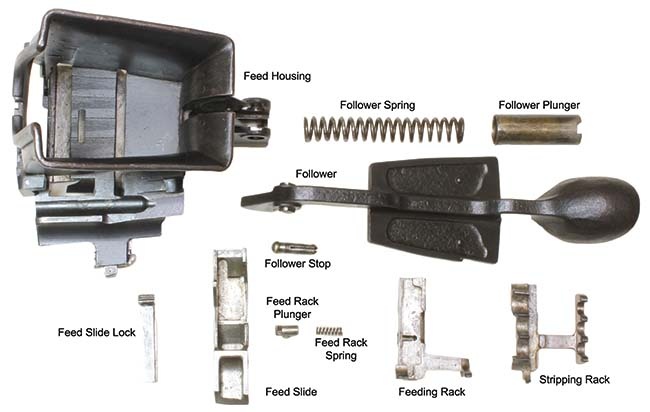

Механизм подачи в разборе
Как и многие другие образцы, созданные по системе Гочкиса, «Тип 11» кажется довольно громоздким и неудобным — однако в процессе стрельбы его смещенный вперед центр тяжести становится преимуществом. Кроме того, поскольку во многих конструкциях системы Гочкиса использовались ленты, разработчики полагали, что бункерная система питания позволит избежать задержек, связанных с подачей боеприпасов. И хотя сама по себе идея была неплохой, на практике она не оправдала ожиданий в полевых условиях.
Небольшой комментарий от «Исторического оружиеведения»
Так и хочется сказать: полковник Намбу взял французский «Гочкисс» и с блеском усложнил его.
Цикл статей о японском оружии будет продолжен.
