Уникальный российский дрон-конвертоплан из Казани «ХАН» сможет менять режим полёта без изменения положения винтов
Беспилотная авиация развивается стремительно, и одним из наиболее перспективных направлений сегодня считаются конвертопланы — аппараты, способные совмещать вертикальный взлёт и посадку с горизонтальным полётом на крейсерской скорости. До недавнего времени все известные конвертопланы, как пилотируемые, так и беспилотные, решали задачу перехода между режимами одним и тем же способом: механическим поворотом двигателей или винтов. Инженеры Казанского авиационного института предложили принципиально иной подход. Их беспилотник «ХАН» переходит из вертолётного режима в самолётный и обратно без какого-либо изменения положения моторов.
Почему конвертоплан — это сложно
Конвертоплан объединяет в себе достоинства двух совершенно разных типов летательных аппаратов. В режиме вертикального взлёта он ведёт себя как мультикоптер или вертолёт: винты создают подъёмную силу, направленную вверх, и аппарат способен зависать в воздухе, маневрировать на месте и приземляться на неподготовленную площадку. В горизонтальном полёте подъёмную силу создаёт крыло, а винты работают как тянущие или толкающие пропеллеры, обеспечивая высокую скорость и экономичность.
Проблема заключается в переходном режиме. Когда аппарат наклоняется из вертикального положения в горизонтальное, он проходит через зону, в которой аэродинамика становится крайне неустойчивой. Подъёмная сила крыла ещё недостаточна, а вертикальная составляющая тяги винтов уже уменьшается. Любая ошибка в управлении на этом этапе может привести к потере высоты и падению.
Классическое решение, применённое в американском V-22 Osprey и большинстве современных конвертопланов, — механический поворот мотогондол. Двигатели вместе с винтами плавно наклоняются из вертикального положения в горизонтальное. Это работает, но создаёт серьёзные инженерные трудности: поворотные механизмы увеличивают массу, усложняют конструкцию, требуют дополнительного обслуживания и становятся потенциальной точкой отказа.

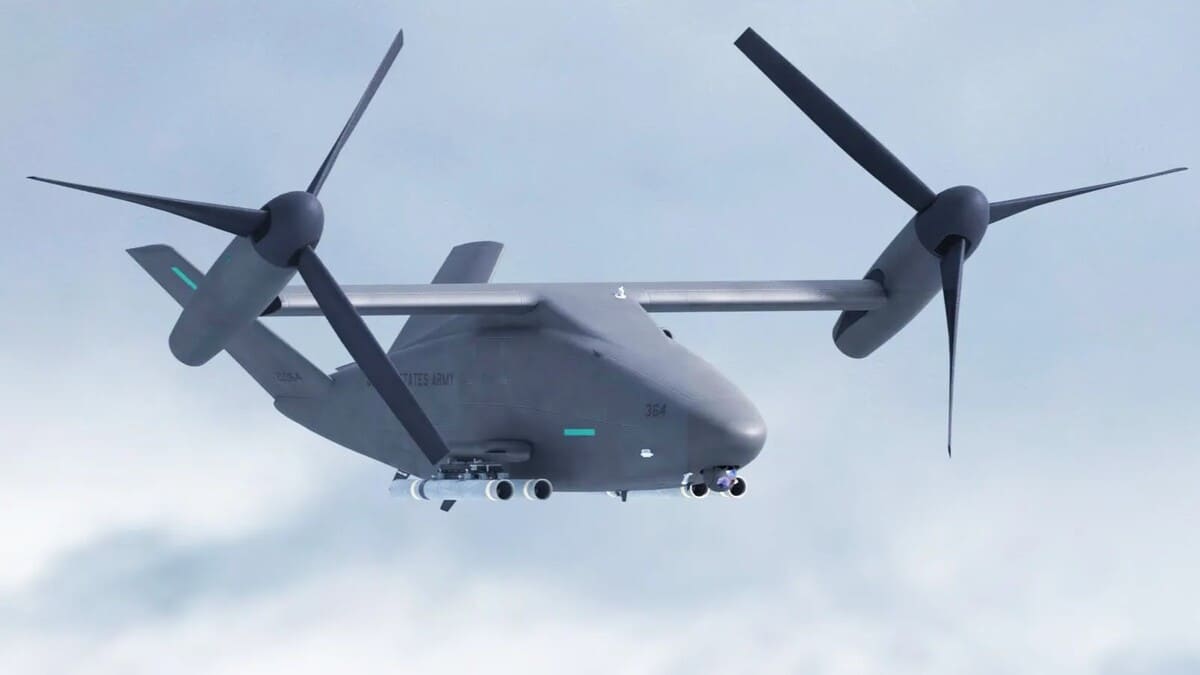

Дрон-конвертоплан Boeing
Казанский подход: переход без поворота моторов

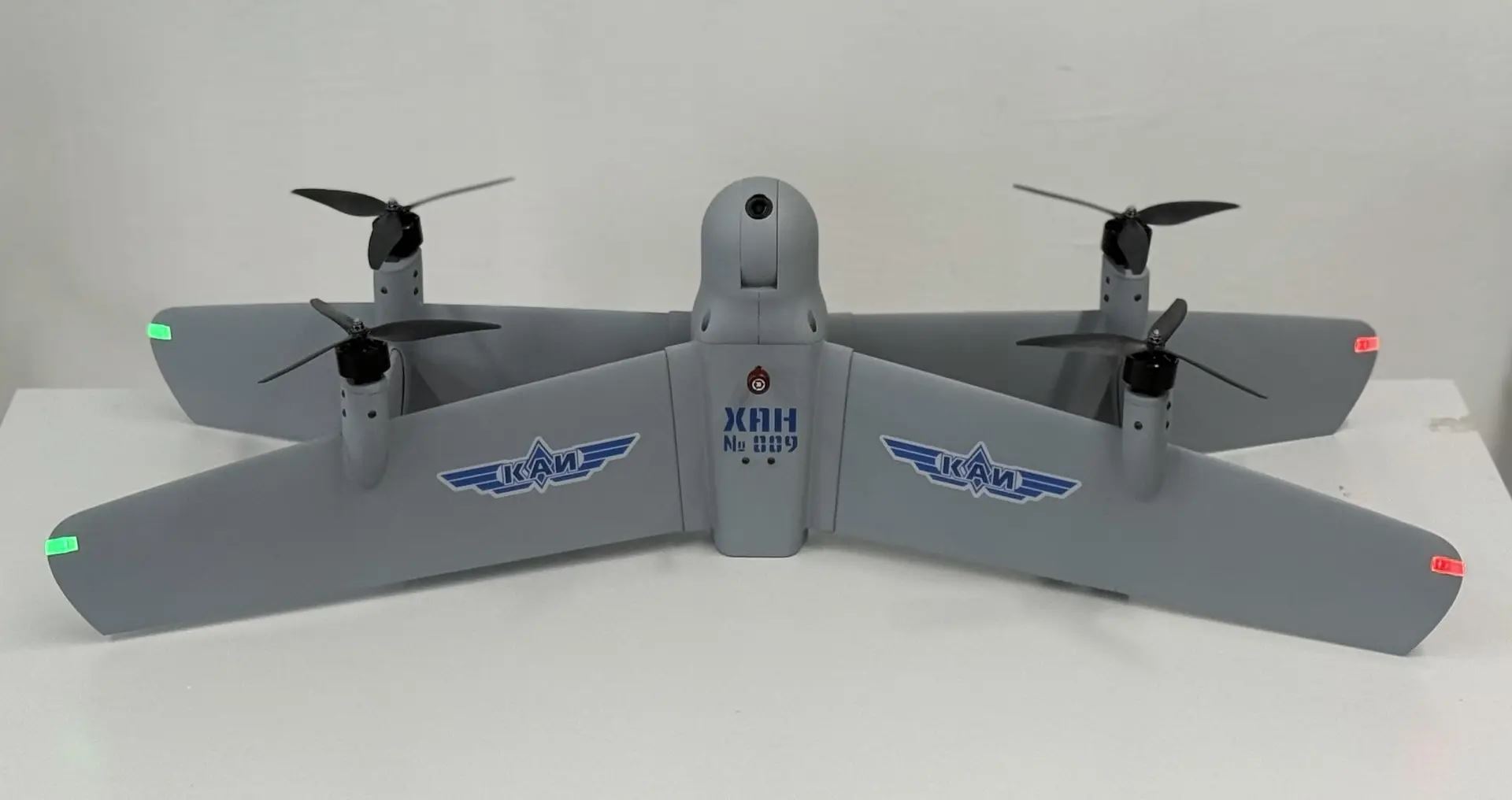

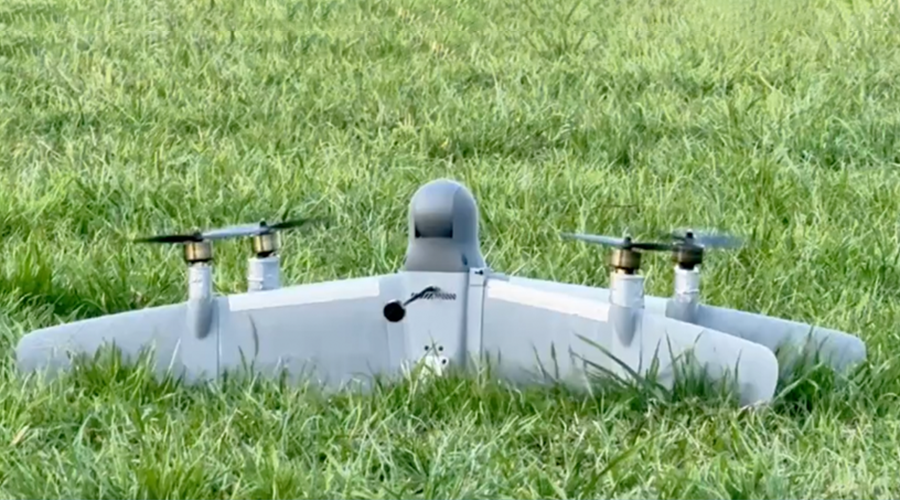

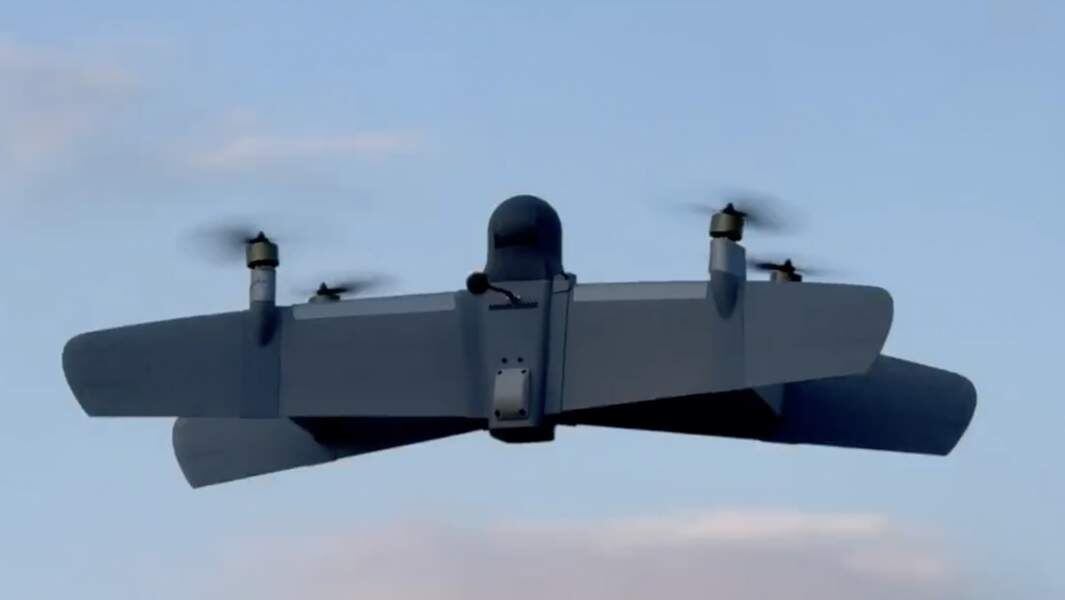

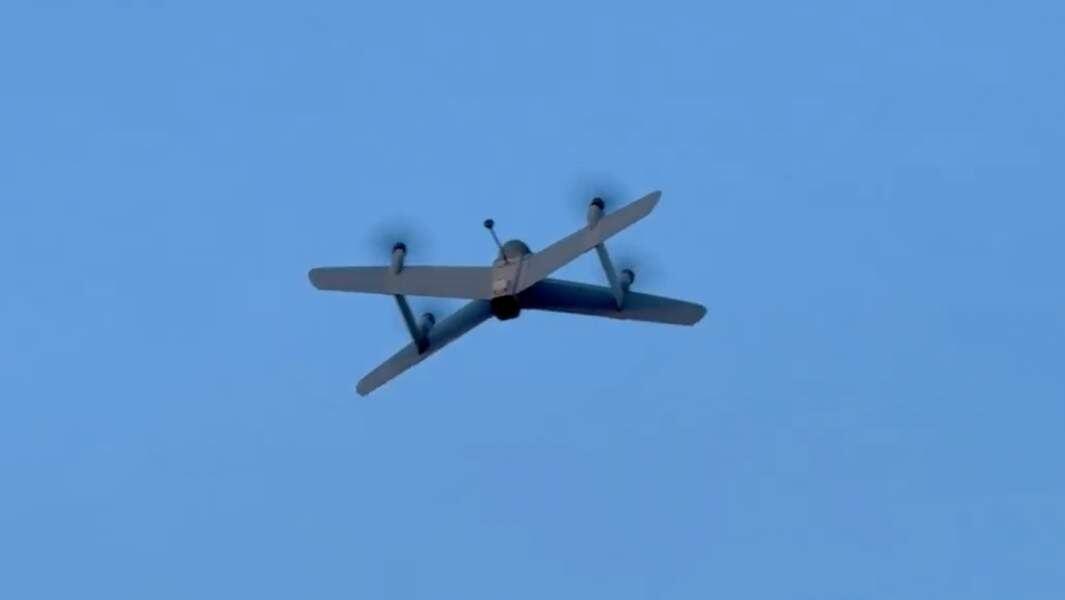

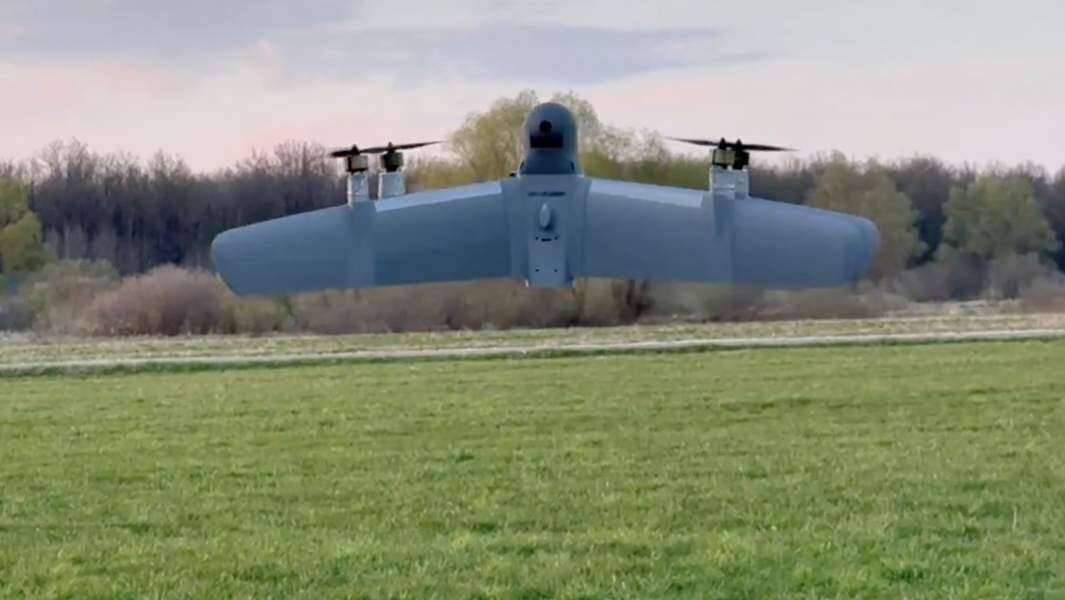

Инженеры Казанского национального исследовательского технического университета имени Туполева (КАИ) пошли по иному пути. В их беспилотнике «ХАН» двигатели жёстко закреплены на планере и не меняют своего положения ни на одном этапе полёта. Переход между режимами обеспечивается исключительно за счёт перераспределения тяги между отдельными винтами и управления аэродинамическими поверхностями.
Суть решения заключается в том, что аппарат оснащён несколькими винтами, расположенными в разных точках планера. Часть из них ориентирована преимущественно для создания вертикальной тяги, другая часть — для горизонтальной. В режиме висения работают «вертикальные» винты, в крейсерском полёте — «горизонтальные». В переходном режиме бортовой компьютер плавно изменяет соотношение тяги между группами винтов, одновременно отклоняя рулевые поверхности для поддержания устойчивости.
Такой подход устраняет необходимость в тяжёлых и сложных поворотных механизмах. Конструкция становится проще, надёжнее и легче. При этом аппарат сохраняет способность выполнять полный цикл: вертикальный взлёт, переход в горизонтальный полёт, крейсерский участок, обратный переход и вертикальную посадку.
«Умный софт» как основа управления
Ключевую роль в работе «ХАНа» играет программное обеспечение. Без поворотных моторов вся нагрузка по обеспечению устойчивости и управляемости ложится на алгоритмы управления. Бортовой компьютер в реальном времени обрабатывает данные с датчиков положения, ускорений, воздушной скорости и высоты, после чего рассчитывает необходимое распределение тяги между каждым отдельным винтом.
В переходном режиме, который считается наиболее опасным для любого конвертоплана, программное обеспечение выполняет сотни корректировок в секунду. Оно компенсирует возмущения, вызванные изменением обтекания планера, перераспределяет мощность между двигателями и управляет элеронами, рулями высоты и направления. По сути, именно «умный софт» заменяет механику поворотных гондол, выполняя ту же функцию, но на программном уровне.
Разработчики отмечают, что создание таких алгоритмов потребовало значительного объёма математического моделирования и лётных испытаний. Каждый переходный режим уникален: он зависит от скорости ветра, загрузки аппарата, температуры воздуха и множества других факторов. Алгоритмы должны быть достаточно гибкими, чтобы адаптироваться к изменяющимся условиям, и достаточно быстрыми, чтобы реагировать на возмущения быстрее, чем они станут критическими.
Аэродинамика и конструкция

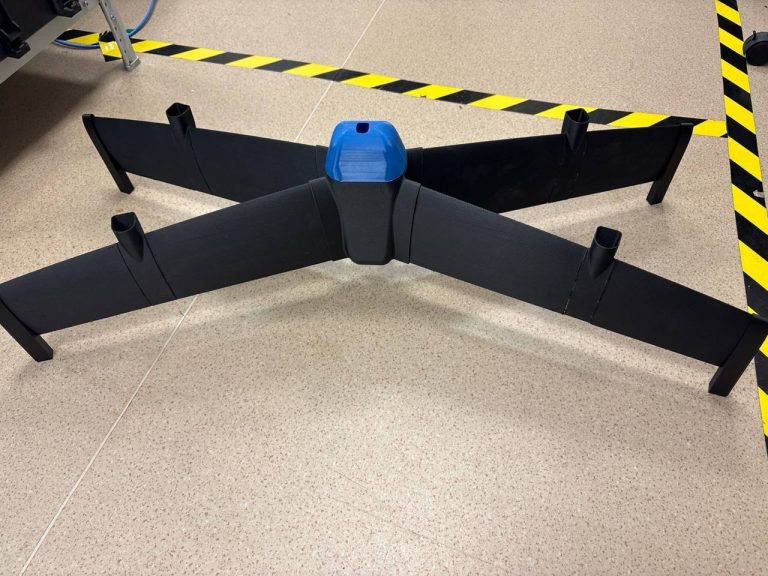

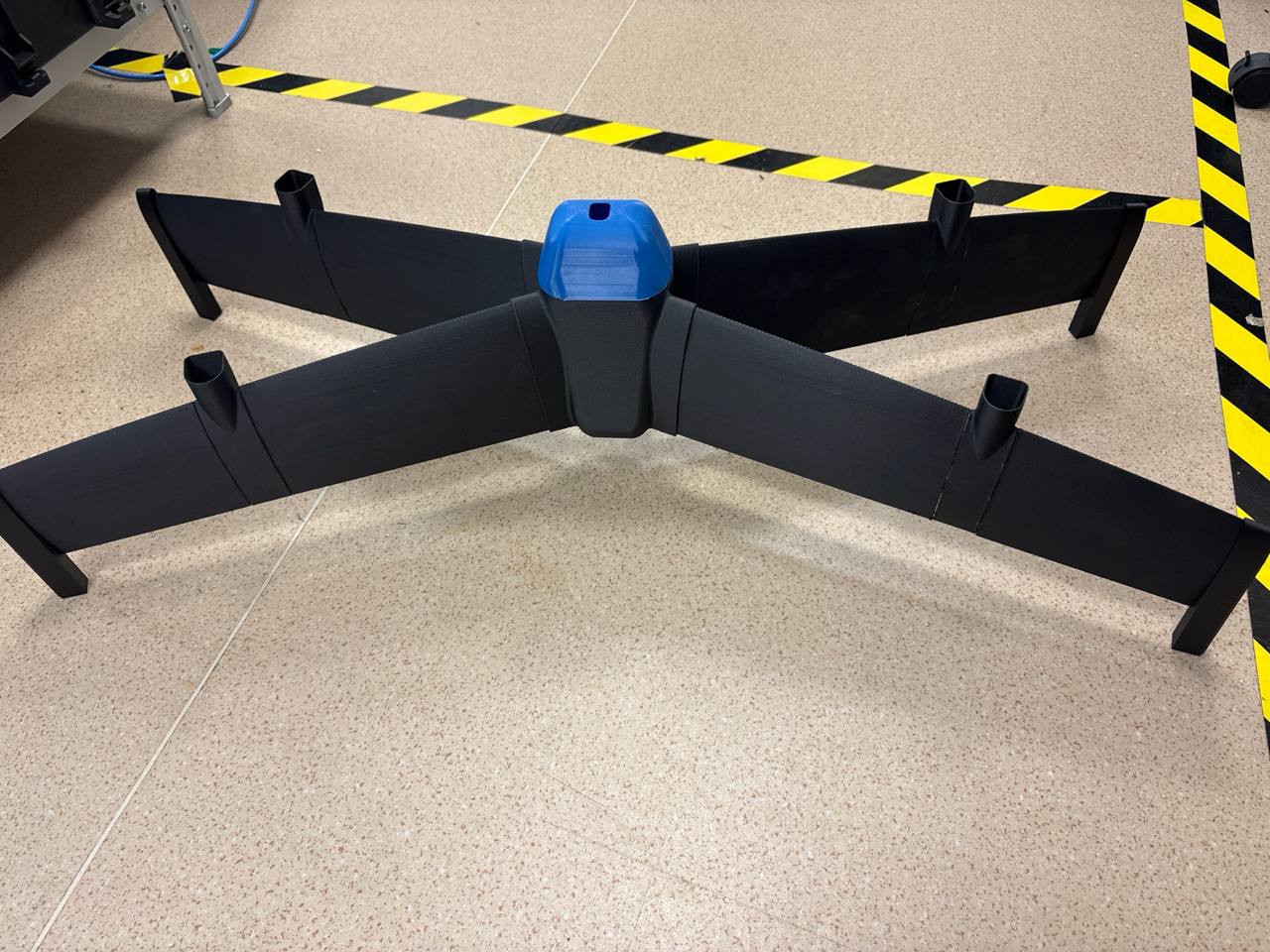

Планер «ХАНа» спроектирован с учётом требований обоих режимов полёта. В вертолётном режиме аппарат должен создавать достаточную подъёмную силу без помощи крыла, а в самолётном — обеспечивать хорошее аэродинамическое качество. Компромисс между этими требованиями всегда сложен, и казанские инженеры решили его за счёт оригинальной компоновки.
Аппарат имеет крыло умеренного размаха, которое в горизонтальном полёте берёт на себя основную часть подъёмной силы. Винты расположены таким образом, чтобы в вертикальном режиме их потоки не интерферировали друг с другом и с элементами конструкции, а в горизонтальном — обеспечивали эффективную тягу без затенения крыла.
Отсутствие поворотных механизмов позволило сделать конструкцию более жёсткой и лёгкой. Каждый двигатель закреплён стационарно, что упрощает передачу вибраций, прокладку топливных или электрических магистралей и обслуживание. Снижение массы напрямую влияет на продолжительность полёта и полезную нагрузку.
Тактико-технические характеристики БПЛА «ХАН»
Официальные данные о беспилотнике раскрыты не в полном объёме, поэтому приведённые параметры носят предварительный характер и основаны на открытых публикациях.
- Тип: беспилотный летательный аппарат схемы «конвертоплан»
- Разработчик: Казанский национальный исследовательский технический университет имени А. Н. Туполева (КАИ)
- Способ перехода между режимами: перераспределение тяги без поворота двигателей
- Режимы полёта: вертикальный взлёт и посадка, зависание, переходный режим, горизонтальный крейсерский полёт
- Силовая установка: электрическая, несколько независимых электродвигателей с фиксированным положением
- Управление: автоматическое, на основе бортового программного комплекса с адаптивными алгоритмами
- Максимальная скорость в горизонтальном полёте: ориентировочно 120–180 км/ч
- Продолжительность полёта: ориентировочно 1–2 часа в зависимости от режима и нагрузки
- Практический потолок: ориентировочно до 3000 м
- Полезная нагрузка: оптико-электронные средства наблюдения, датчики, малогабаритные грузы
- Способ базирования: неподготовленные площадки, вертикальный взлёт и посадка
Преимущества перед классическими конвертопланами
Главное достоинство схемы, применённой в «ХАНЕ», — конструктивная простота. Отсутствие поворотных механизмов означает меньшее количество движущихся частей, меньшую массу и меньшую вероятность механического отказа. Для беспилотника, который часто эксплуатируется вдали от ремонтных баз, это критически важно.
Второе преимущество — снижение стоимости производства и обслуживания. Поворотные гондолы требуют прецизионных подшипников, гидравлических или электрических приводов, датчиков положения и регулярной смазки. Стационарное крепление двигателей избавляет от всех этих затрат.
Третьим плюсом является повышенная живучесть. В классическом конвертоплане отказ механизма поворота гондолы может сделать невозможным переход в горизонтальный полёт или посадку. В схеме «ХАНа» каждый двигатель независим, и выход из строя одного из них может быть компенсирован перераспределением тяги между оставшимися.
Наконец, программное управление позволяет гибко настраивать поведение аппарата под конкретную задачу. Изменяя алгоритмы, можно оптимизировать переходный режим для разных условий, чего невозможно добиться с помощью чисто механической системы.
Возможные области применения
Конвертоплан с вертикальным взлётом и горизонтальным полётом сочетает лучшие качества мультикоптера и самолёта. Он может взлетать с ограниченной площадки, как вертолёт, а затем развивать скорость и дальность, недоступные обычным мультикоптерам.
В гражданском секторе «ХАН» может использоваться для мониторинга протяжённых объектов: трубопроводов, линий электропередач, железнодорожных путей. Вертикальный взлёт позволяет начать работу непосредственно с места базирования, а горизонтальный полёт обеспечивает быстрый перелёт к удалённому участку.
В интересах силовых структур аппарат способен выполнять разведку, наблюдение и доставку малогабаритных грузов в труднодоступные районы. Возможность зависания позволяет детально обследовать объект, а высокая крейсерская скорость — быстро покинуть зону наблюдения.
Перспективным направлением является также использование подобных аппаратов в составе групп. Несколько конвертопланов, управляемых единой системой, могут распределять задачи между собой, обеспечивая непрерывное наблюдение за большой территорией.
Ограничения и перспективы
Как и любая новая технология, схема «ХАНа» имеет свои ограничения. Программное управление требует высоконадёжных датчиков и вычислительных средств. Отказ бортового компьютера в переходном режиме может иметь катастрофические последствия, поэтому необходима система резервирования.
Кроме того, электрическая силовая установка ограничивает продолжительность и дальность полёта. Для увеличения этих параметров потребуется либо переход на гибридную схему с двигателем внутреннего сгорания, либо использование более ёмких аккумуляторов, которые пока остаются тяжёлыми и дорогими.
Тем не менее сам принцип перехода без поворота моторов доказал свою работоспособность. Дальнейшее развитие, вероятно, будет направлено на увеличение размеров аппарата, повышение грузоподъёмности и расширение автономности. Не исключено, что в будущем подобная схема найдёт применение не только в беспилотной, но и в пилотируемой авиации.
Заключение
Беспилотный конвертоплан «ХАН», созданный в Казани, демонстрирует принципиально новый подход к одной из самых сложных задач авиационной инженерии — переходу между вертикальным и горизонтальным полётом. Отказ от механического поворота двигателей в пользу программного перераспределения тяги позволил упростить конструкцию, снизить массу и повысить надёжность.
Ключевую роль в этой схеме играет не «железо», а алгоритмы. Именно программное обеспечение берёт на себя задачу, которую десятилетиями решали сложные механические системы. Это делает «ХАН» не просто ещё одним дроном, а демонстратором новой философии проектирования конвертопланов, в которой гибкость программного кода заменяет громоздкость поворотных механизмов.
Пока аппарат находится на стадии испытаний и доработки, но уже сейчас можно сказать, что казанские инженеры предложили решение, способное повлиять на облик беспилотной авиации ближайшего будущего.
