Предтечи легендарной «Мосинки». Первые русские магазинные винтовки Игнатовича
Канал «Историческое оружиеведение» продолжает цикл публикаций об истории русских магазинных винтовок. И сегодня поговорим о винтовках, разработанных мастером Инструментального отдела Петербургского патронного завода Игнатовичем.
Заодно актуализирую статьи о магазинных винтовках Вельтищева и Квашневского, которые были опубликованы в 2022 году (ссылка будет в конце).
Небольшое введение
Вопрос о разработке магазинных винтовок был поставлен перед Отделом по оружейной части Артуправления в мае 1878 года.
К этому времени магазинными винтовками были вооружены только швейцарская армия и турецкая кавалерия, Пруссия, Англия и Италия отказались от магазинных винтовок в пользу однозарядных, о том, что Франция уже почти решила вопрос с магазинной винтовкой еще не знали. Однако, учитывая, что опыты над «повторительными системами» велись очень активно, было решено начать их и в России.
Предметом изучения стали как собственно магазинные винтовки, так и винтовки с «ускорителями заряжания» — специальными приспособлениями, позволяющими быстро превратить однозарядную винтовку в магазинную без существенных изменений в конструкции первой.
1 июля 1883 года была образована Офицерская стрелковая школа и с этого же дня при ней начала работу Комиссия по испытанию магазинных винтовок.
К этому времени «на столе» комиссии уже лежали четыре магазинные системы русской разработки — капитана Мосина, корнета Лутковского, генерал-майор Вельтищева и полковника Христича.
Российская бюрократия была преодолена довольно быстро, и уже в начале 1884 года Комиссия имела в своем распоряжении 22 винтовки с магазинами разных конструкций отечественных и иностранных производителей (практически всех более или менее удачных на тот момент систем, включая Маузера, Маннлихера, Ли, Шпитальского и т.п.), и еще почти столько же конструкций было получено в течении 1884 года (при том, что в распоряжении комиссии были один мастер-оружейник, три стрелка и три «бомбардира» (лаборанта)).
Основной упор делался на возможность переделки в магазинную принятой на вооружение в 1870 году винтовки Бердана № 2 под патрон 10,75х58 R или 4,2 линии (что в целом понятно — перевооружение армии новыми винтовками — весьма дорогое удовольствие).
Среди испытанных в 1884 году образцов была и винтовка с приставным магазином, разработанным Игнатовичем.
Первая винтовка Игнатовича
Конструкцию магазина описал Н. Юрлов в «Оружейном сборнике»:
«Постоянно приставной магазин мастера Игнатовича вмещает 9 патронов, прикрепляется с левой стороны винтовки и имеет следующее устройство:

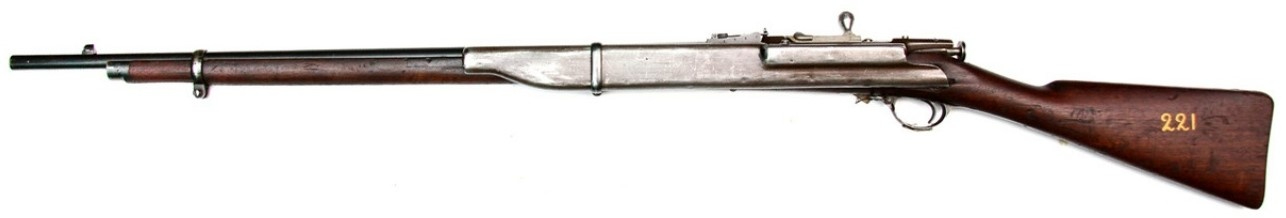

Магазин трубчатый, двуярусный, металлический расположен вдоль цевья ложи, начиная от заднего конца ствольной коробки. Он наполняется патронами, вводимыми по одному в отверстие нижнего яруса, находящееся на заднем его конце, а опоражнивается сквозь окно, проделанное в левой стенке ствольной коробки. Движение патронов в магазине, а равно перемещение их в ствольную коробку, происходит автоматически в связи с движениями затвора.
Магазинный механизм, реечный, перемещает патроны нижнего яруса вперед, а верхнего назад, при чем передний патрон нижнего яруса автоматически же переходит в верхний ярус помощью особого пружинного приспособления.
Передаватель — рычажный, вращаясь в горизонтальной плоскости, перемещает патроны из магазина в окно ствольной коробки.
Разобщатель может быть приведен в действие только при закрытом затворе. Разобщая магазинный механизм с затвором, он в тоже время закрывает особой заслонкой окно коробки, сквозь которое патроны перемещаются в коробку при многозарядной стрельбе.
Механизм передавателя и разобщителя помещены в отдельной коробке, укрепленной на ствольной коробке с левой ее стороны.
В стебле затвора с левой его стороны, близ боевой личинки, имеется глубокий вырез, служащий для сцепления затвора с разобщителем и заслонкой.
Магазин наполняется патронами при закрытом затворе, вводя патроны рукою один за другим в нижний ярус магазина до отказа: таким образом вводят пять патронов. Потом четыре раза выдвигают затвор и вдвигают его, подобно тому, как это делают при стрельбе, после чего, завернув рукоятку затвора, вводят в нижний ярус магазина рукой же еще четыре патрона; затем, не вполне выдвинув затвор, возможно ввести один патрон в патронник, и тогда ружье будет заряжено десятью патронами (один в патроннике и 9 в магазине)».
Испытания винтовка с магазином Игнатовича не прошла.
Как пишет тот же Н. Юрлов, при однозарядной стрельбе с полным магазином винтовка работала исправно, и когда после 20 выстрелов включили магазин, все патроны из него были выпущены без задержки (однако пули первых трех патронов оказались наклепаны (деформированы от удара о впереди расположенные гильзы)).
При многозарядной стрельбе с упора было расстреляно шесть магазинов, причем два раза при наполнении магазина вводили и десятый патрон.
На 56 выстрелов было получено три остановки:
«В двух случаях патрон выпал из магазина обратно, т. е. через то отверстие нижнего яруса, через которое магазин наполняется патронами, и в одном случае при вызывании патрона из магазина движение затвора было остановлено неисправностью магазинного механизма».
При многозарядной стрельбе с руки было опорожнено четыре магазина, причем все 36 выстрелов были сделаны без задержек, однако
«было замечено, что при сваливании ружья во время заряжания направо, все патроны, вызванные быстрым движением затвора, были выброшены из коробки».
Еще одним недостатком переделанной винтовки системы Игнатовича стал прорыв газов при стрельбе пропиленными патронами, который был признан опасным для стрелка.
Как пишет Н. Юрлов,
«Приняв во внимание медленность наполнения магазина патронами, необходимость произвести четыре пустых движения затвором при наполнении магазина, требующих особого внимания со стороны стрелка, наконец опасные прорывы пороховых газов, Комиссия признала, что ружье системы Игнатовича не может быть допущено для войскового испытания и опыты с ним прекратила».

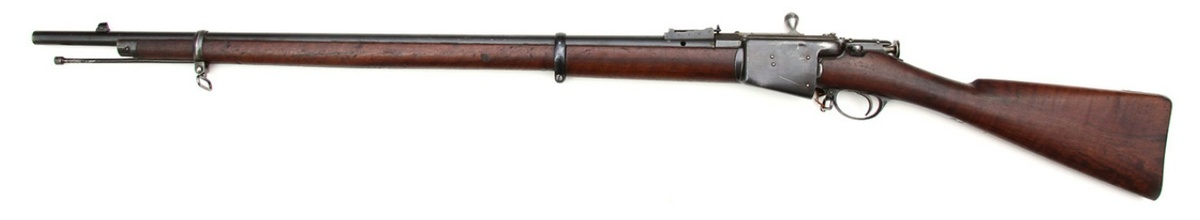

Вторая винтовка Игнатовича
Второй вариант своей магазинной винтовки (снова на базе винтовки Бердана №2 под патрон 10,75х58 R или 4,2 линии) Игнатович представил Комиссии ориентировочно в первой половине 1885 года (как пишет Юрлов, «почти одновременно с винтовкой Мосина, а винтовка Мосина была представлена в Комиссию в начале 1885 года).
Конструкция магазина была полностью изменена.
Как пишет Н. Юрлов, магазин

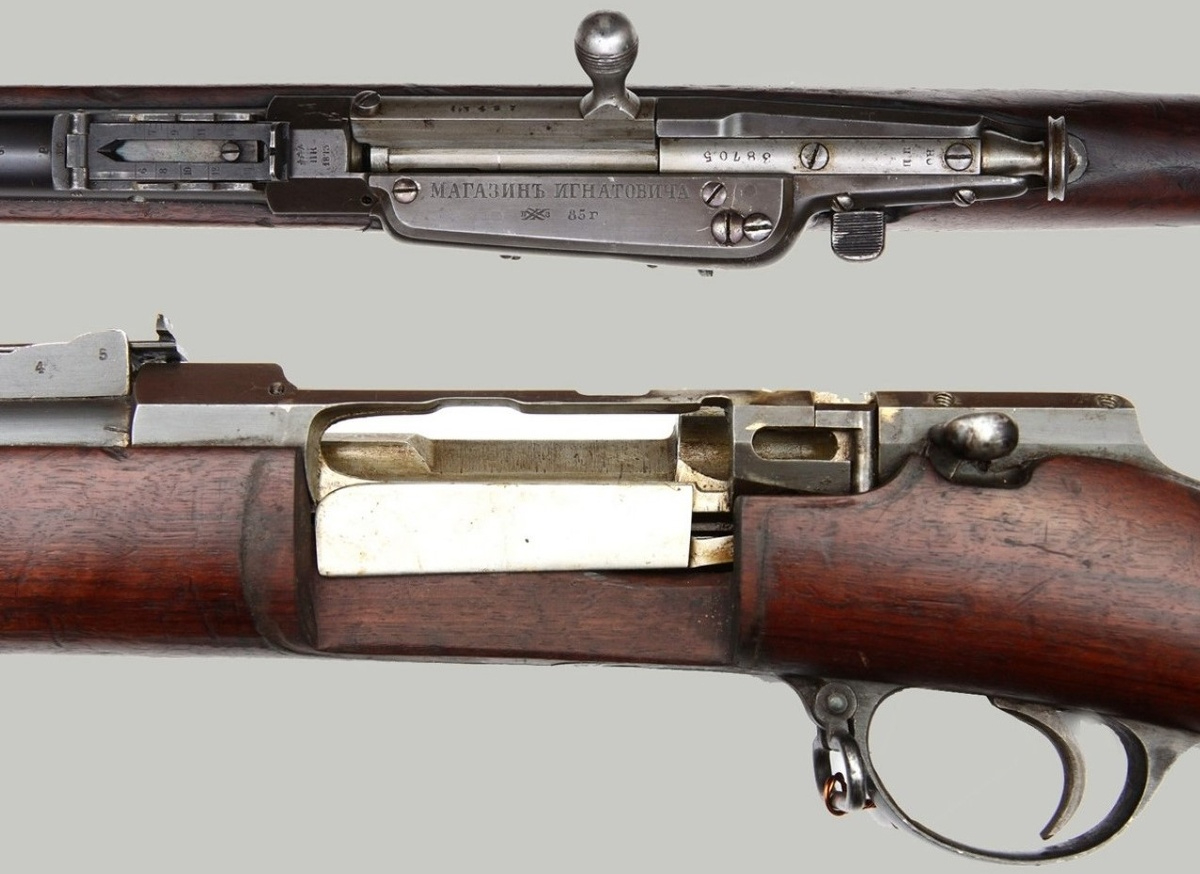

«имеет вид коробки, расположен с левой стороны ствольной коробки и прикреплен как к ней, так и к ложе винтовки. В левой щеке ствольной коробки сделана сквозная продольная прорезь (магазинное окно), через которую переходят патроны из магазина в патронный ход коробки, через это же окно производится и наполнение магазина.

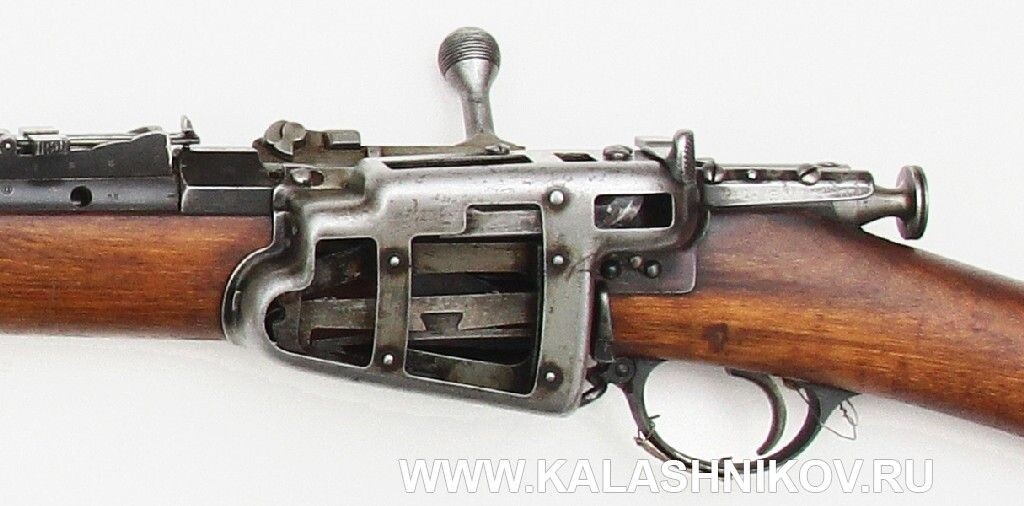

Ранее наполнения магазина коленчатая пружина, перемещающая патроны в самом начале, собирается особой пластинкой, ходящей вдоль стенки магазинной коробки; когда же вводится в магазин четвертый (последний) патрон, то пластинка эта от давления на нее патронов сама собой освобождает коленчатую пружину.
Подача патронов из магазина в окно ствольной коробки происходит при помощи коленчатого рычага вращающегося на особой оси. На коротком колене рычага имеется пятка, которая входит в особый паз, выбранный в затворе и таким образом рычаг сцепляется с последним. Эта же пятка рычага служит остановом затвора как при многозарядной, так и при однозарядной стрельбе.
Разобщителем служит тонкая пластинка, вращающаяся в вертикальной плоскости. При замкнутом магазине пластинка эта закрывает магазинное окно, а короткое колено ее подпирает пятку рычага и удерживает его на месте неподвижно».
На испытаниях винтовка действовала хорошо как при однозарядной, так и при магазинной стрельбе.
Выдержала она и испытания стрельбой патронами с пропиленными вдоль гильзами.
Однако при стрельбе патронами с гильзами, пропиленными поперек был поврежден глаз стрелка и механизм винтовки — магазин отошел влево, пятка рычага вышла из затвора, из-за чего прекратилась подача патронов, а сам магазин стал свободно выниматься из ствольной коробки (при прижимании магазина к ствольной коробке подача патронов возобновлялась).
Как пишет Н. Юрлов,
«Комиссия, на основании указанных предварительных опытов, нашла, что постоянно приставной магазин системы мастера Игнатовича можно признать достаточно удовлетворительным в отношении правильной подачи патронов при различных положениях ружья.
Что же касается сопротивления его действию пороховых газов при стрельбе пропиленными патронами, то хотя на опытах и обнаружилось, что некоторые части магазинной коробки несколько слабы, но по мнению Комиссии недостаток этот мог бы быть устранен утолщением стенок коробки».
Тем не менее, дальнейшие испытания винтовки с магазином Игнатовича было решено прекратить — в связи с тем, что заряжание магазина было слишком долгим и однозарядная стрельба в условиях наступающего противника была бы выгоднее.
Оружейный отдел согласился с таким решением, однако отметил, что, поскольку предложение мастер технически оригинально и вполне работоспособно,
«когда возникла бы речь о вознаграждении того или другого изобретателя испытанных у нас магазинов за понесенные ими труды и издержки, следовало бы иметь в виду и мастера Игнатовича».

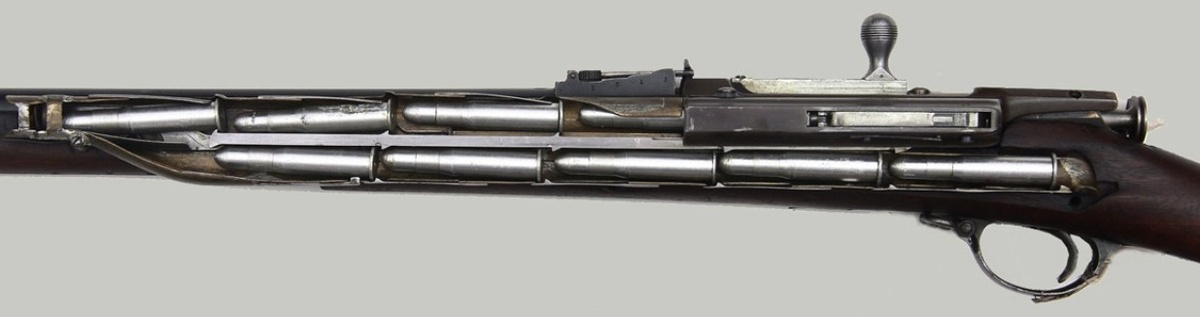

Винтовка Бердана — Игнатовича 1886. Магазин в разрезе.
Небольшой комментарий от «Исторического оружиеведения»
Винтовки мастера Игнатовича сохранились в коллекции Военно-исторического музея артиллерии, инженерных войск и войск связи.
К сожалению, никаких сведений о самом Игнатовиче найти не удалось.
О других винтовках, разработанных Игнатовичем и другими русскими оружейниками, поговорим позже.
