- Назначение и тактико-технический замысел

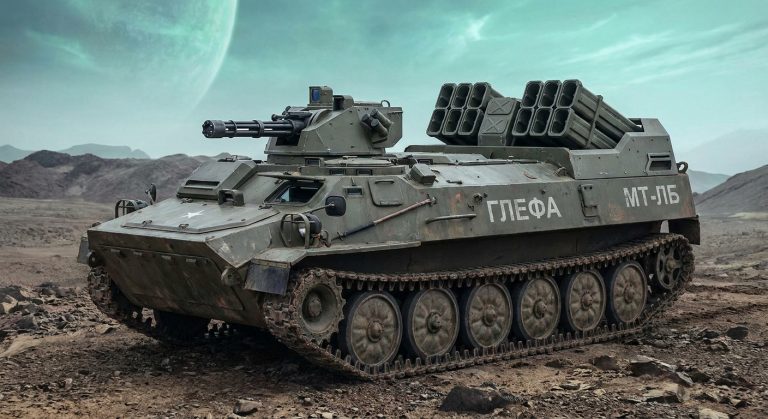

Модернизированный комплекс МТ-ЛБу «Глефа» предназначен для скрытного выдвижения в районы со сложным рельефом (включая заболоченную и пересеченную местность) с целью развертывания автономного заглубленного (подземного) пункта запуска тяжелых ударных дронов (ТД) и легких разведывательно-ретрансляционных дронов (ЛРРД).
Платформа обеспечивает максимальную живучесть за счет самоокапывания и полной маскировки под слоем грунта («по срез барбетов»), сохраняя при этом возможность ведения круговой автоматической ПВО-обороны и непрерывного проведения воздушных операций из закрытой позиции.
- Организационно-штатная структура и эргономика экипажа (4 человека)
Сетевая архитектура машины объединяет все рабочие места в единую локальную сеть, обеспечивая взаимозаменяемость и дублирование функций управления.
- Механик-водитель: Размещение в носовой кабине слева. Отвечает за движение, маневрирование и управление гидроприводом встроенного отвала. Обладает резервным пультом управления ПВО-турелью в моменты, когда машина недвижима.
- Командир: Размещение в носовой кабине справа. Отвечает за внешнюю связь, общую тактическую обстановку и ПВО-защиту комплекса на марше. Осуществляет прямое управление и ведение тактической разведки/ретрансляции с помощью одного-двух ЛРРД.
- Оператор-штурман: Размещение в центральной цифровой капсуле (справа от двигателя). Отвечает за программирование автономных полетных заданий (ИНС/ИИ) для обоих ТД и 1-2 ЛРРД, перед стартом, и прямое пилотирование ТД №1 в воздухе.
- Конструкция рабочего места: Подрессоренное кресло-трансформер со складывающейся вперед спинкой и приборная панель на поворотном кронштейне. В режиме экстренной эвакуации блок прижимается к левому борту, открывая сквозной транзитный коридор (шириной не менее 65 см) для выхода Механика-водителя и Командира к кормовой двери.
- Оператор-техник: Размещение в кормовой технической зоне обслуживания. Отвечает за физическую сборку контейнеров полезной нагрузки, снаряжение шахт ПУ-ДТ (см. далее), контроль зарядных станций и пилотирование ТД №2 в воздухе.
- Конструкция рабочего места: Складное анатомическое сиденье на правом борту (трансформируемое в зону свободного прохода). Органы управления (джойстики) интегрированы в подлокотники кресла, вывод визуальной информации осуществляется через VR/FPV-очки или компактный откидной экран.
- Комплекс ПВО Ближней и Дальней ауры («Страж»)
- Огневое средство: Четырехствольный скорострельный авиационный пулемет ГШГ-7,62 (темп стрельбы до 6000 выстр./мин, потребление до 100 патронов в секунду).
- Размещение: Поворотный погон (Ø 640 мм) поднят над крышей на неподвижном подиуме («погонном барбете») высотой 25–30 см.
- Архитектура модуля: Быстросъемный моноблок по принципу «Plug-and-Play». На поворотной платформе установлены: пулемет, оптико-электронная система (ОЭС: HD-камера, тепловизор, лазерный дальномер), малогабаритная РЛС Кu-диапазона и ИИ-вычислитель наведения. Тяжелые блоки стабилизации, сервоприводы горизонтального наведения и вращающийся токосъемник (27В + сетевой протокол) перенесены внутрь защищенного неподвижного барбета. На крыше вокруг барбета наваривается усиливающее кольцо-лонжерон с отходящими ребрами жесткости, для компенсации вибрационных нагрузок от ГШГ (или применяется внутренняя усиливающая конструкция ферм и ребер жесткости, встроенная во внутреннее пространство комплекса МТ-ЛБу «Глефа»).
- Боекомплект: Размещен снаружи турели в двух сбалансированных легкосъемных коробах общей емкостью 1500 патронов (2х750), выполняющих роль противовесов. Внутренняя подбашенная подача ленты исключена для максимальной маневренности и динамики турели (скорость переноса огня до 100–120° в сек). Основной запас БК хранится на защищенном складе-накопителе внутри машины; перезарядка коробов модуля осуществляется Оператором-техником с выходом наружу.
- Режимы работы и типы БК: При смене боеприпасов ИИ-вычислитель автоматически перестраивает математическую модель расчета упреждения и поправок на ветер:
- Ближняя аура (до 200 м): Применение двухпульного патрона 7Н27 (7,62 ПД). Автоматика ведет огонь ультракороткими отсечками (0,15 сек), выпуская по 15 патронов (30 пуль). Создает облако высокой плотности для гарантированного перехвата скоростных и маневренных FPV-дронов.
- Дальняя аура (200–1000 м): Применение тяжелых патронов БЗ (7З1) и БТ (7БТ3) в пропорции 1:1. ИИ распознает трассы БТ через ОЭС для динамической корректировки огня. Патрон БЗ обеспечивает уничтожение крупных промышленных дронов с одного попадания за счет синергии пробития плат и термического поджога основных узлов и приборов. Стрельба двухпульными патронами в этой ауре программно блокируется ИИ по причине их неэффективности (из-за баллистического рассеивания и потери энергии).
- Пусковые установки тяжелых дронов (ПУ-ТД)
- Геометрия: Две идентичные шахты внутренним диаметром 1,5 метра расположены последовательно (продольно) вдоль осевой линии десантного отсека. Шахты углублены на 50–60 см ниже стандартного уровня (т.е. на 50–60 см ниже, относительно верхнего габарита ТД), что увеличивает разгонный путь катапульты.
- Конструкция барбетов: Стальные стаканы выступают над крышей корпуса на высоту 25–30 см. Глухие бронелюки открываются по фортификационной схеме: гидравлический вертикальный приподъем (для срезания маскировочного грунта и дерна) с последующим поворотом в сторону на одной вертикальной оси.
- Конструкция шахты: Шахты приварены к полу и крыше МТ-ЛБу, выполняя роль силовых пилонов (колонн), воспринимающих всю вертикальную нагрузку от маскировочного грунта в окопе. Изнутри пусковые стаканы оборудованы П-образными вертикальными рельсами-направляющими.
- Механизм старта: Пневматический лифт-катапульта. Оснащен центральным электромагнитным замком-стопором, который намертво обжимает нижний торец контейнера полезной нагрузки дрона, полностью снимая инерционные нагрузки с рамы БПЛА при тряске вездехода на марше.
- Беспилотные летательные аппараты и универсальный подвес «Крест-5»
- Тяжелый Дрон (ТД): Гексакоптер взлетным весом 36–43 кг. Имеет жесткую, нескладную раму габаритным диаметром 1,45 м (для максимальной надежности, снижения себестоимости и веса). По концам лучей установлены ролики, скользящие по рельсам пускового стакана, исключая радиальное смещение. Запуск ТД происходит последовательно с задержкой в 5–6 секунд (пока Дрон №1 набирает 20 метров высоты и уходит вперед, над ПУ-ТД №2 сохраняется чистая воздушная среда). Во время запусков оба люка остаются полностью открытыми, а поднятые платформы лифтов работают как рассекатели реактивных струй винтов.
- Интегрированная плита подвеса «Крест-5»: Смонтирована на брюхе ТД в виде фиксированного креста из 5 одинаковых универсальных замков-разъемов с цифровой шиной распознавания нагрузки.
- Центральный слот (№5): Абсолютный универсал. Принимает 1х120-мм контейнер с осколочно-фугасной миной типа 53-ОФ-843Б от 120-мм миномета (весом 16 кг), либо контейнер с осколочно-фугасной миной от 82-мм миномета, либо модуль аккумулятора-имитатора АИ-82.
- Периферийные слоты (№1–4): Принимают только 82-мм контейнеры (мины типа ОФ-832ДУ массой 3,1 кг) или модули АИ-82. Подвес 120-мм мины на периферию заблокирован цифровым предохранителем полетного контроллера во избежание критического смещения центра тяжести.
- Аккумулятор-имитатор (АИ-82): Модуль дополнительного питания, выполненный в габаритах и весе 82-мм контейнера. ТД в полете сначала вырабатывает энергию из модулей АИ-82, после чего ИИ синхронно отстреливает пустые цилиндры, снижая вес дрона и лавинообразно увеличивая дальность/время работы на остаточных внутренних АКБ.
- Легкий Разведывательно-Ретрансляционный Дрон (ЛРРД): Квадрокоптер ближней разведки и ретрансляции сигнала. В машине находятся 2 единицы.
- Метод пуска: Ручной, с веса. Оператор-техник открывает люк барбета ПУ-ТД, просовывает руки в верхние 50 см свободного пространства шахты (возможно, над находящимся на дне ТД) и удерживает ЛРРД приблизительно по центру колодца. По команде Командира или Оператора-штурмана двигатели ЛРРД запускаются; Оператор-техник разжимает пальцы в момент достижения винтами избыточной подъемной силы. Управление ЛРРД полностью забирает под себя Командир или Оператор-Штурман.
- Схема внутренней логистики и треугольная ниша БК
- Разделение потоков загрузки:
- Вертикальный верхний поток: Тяжелые Дроны (ТД) загружаются в ПУ-ТД исключительно сверху через 1,5-метровые открытые люки барбетов.
- Горизонтальный кормовой поток: Контейнеры БЧ, модули АИ-82 и ЛРРД загружаются через заднюю распашную дверь МТ-Лбу, расположенной справа (в отличие от моделей МТ-ЛБ, левая задняя дверь исключена в данном проекте в силу ненадобности).
- Хранение БК: Организовано в треугольной (призматической) нише, образующейся между внешними изогнутыми стенками двух круглых продольных шахт ПУ-ТД и правым бортом машины. Вмещает до 12–15 контейнеров, уложенных в горизонтальные соты в 3 яруса, что обеспечивает Оператору-технику доступ «в один шаг» при снаряжении лифтов.
- Автоматическая система пожаротушения (АСПТ): Ниша БК отделена от обитаемой зоны 5-мм бронелистом. Оснащена локальной двухступенчатой АСПТ взрывоподавления: оптические ИК/УФ датчики фиксируют искру/пламя за 5–10 мс. Первая ступень мгновенно осуществляет газовый подрывом пламени (хладон/Новек), вторая ступень активирует генераторы мелкодисперсного водяного аэрозоля для охлаждения стальных стенок мин и предотвращения тепловой детонации взрывчатого вещества.
- Инженерное оборудование и тактика самоокапывания
- Встроенный бульдозерный отвал: Смонтирован на носовой части МТ-ЛБу по танковой схеме (Т-72/Т-80/Т-90). В походном положении плотно прижат к нижнему лобовому листу (НЛД), выполняя функцию мощного дополнительного 20-мм броневого экрана, защищающего носовую трансмиссию от противотанковых средств и подрыва на минах. Управляется двумя гидроцилиндрами из кабины Механика-водителя.
- Алгоритм развертывания заглубленной (подземной) позиции:
- Комплекс прибывает в точку развертывания. Двигаясь, МТ-ЛБу с помощью отвала за 20–30 минут самостоятельно отрывает котлован глубиной 1,5–1,7 м с пологой выездной аппарелью (угол наклона не более 25–30°). Основной тяжелый объем земляных работ выполняется без привлечения сторонней инженерной техники.
- Сначала маршевый двигатель глушится. Затем, перед финальной засыпкой экипаж герметично закрывает штатные верхние жалюзи радиатора маршевого двигателя ЯМЗ специальными съемными крышками на эксцентриковых замках.
- На выхлопные патрубки ЯМЗ и вспомогательной силовой установки (ВСУ) устанавливаются вертикальные стальные насадки-удлинители высотой 20–30 см. Сверху насадки от ЯМЗ закрываются одноразовыми вышибными алюминиевыми колпаками, защищающими тракт от земли и осадков при засыпке.
- Машина засыпается грунтом «по срез барбетов» (силами экипажа вручную или с привлечением техники). Комплекс полностью замаскирован под рельеф местности. Энергоснабжение переключается на ВСУ.
- При команде на экстренный выезд Механик-водитель запускает основной 300-сильный дизель ЯМЗ. Давление выхлопных газов мгновенно отстреливает защитные колпаки выхлопа. Обтекаемый нос МТ-ЛБу работает как клин, раздвигая грунт бруствера, и машина рывком покидает окоп по аппарели без предварительного откапывания.
- Система изолированной вентиляции и жизнеобеспечения
Обеспечивает сквозной проточный контур жизнеобеспечения четырех человек и охлаждение электроники в условиях полной засыпки корпуса грунтом:
- Приток воздуха: Атмосферный воздух затягивается ФВУ с угольными фильтрами через противоосколочные бронированные жалюзи (толщиной 7–10 мм), интегрированные в верхнюю часть правой задней двери. Так как корма обращена к открытой аппарели окопа, жалюзи всегда имеют доступ к чистому воздуху. Воздух охлаждает отсек операторов БПЛА и продвигается вперед по салону.
- Вытяжка и сброс: Отработанный воздух под избыточным давлением вытесняется из салона вперед-вверх и сбрасывается наружу через лабиринтные пазы в основании погонного барбета ПВО-турели. Данный вектор движения воздуха (сзади-вперед-наверх) полностью блокирует проникновение пороховых газов от пулемета ГШГ внутрь обитаемой пространства экипажа.
