Секреты русских патентов. Как Пензенские инженеры увеличили дальность ПТРК без переделки ракет
При модернизации противотанкового ракетного комплекса самым очевидным решением кажется создание новой управляемой ракеты. Для увеличения дальности ей потребуются более мощный двигатель, дополнительный запас топлива, усовершенствованная система управления и, возможно, новый корпус. На практике такая модернизация быстро превращается в разработку почти нового боеприпаса, требующую длительных испытаний и перестройки производства.

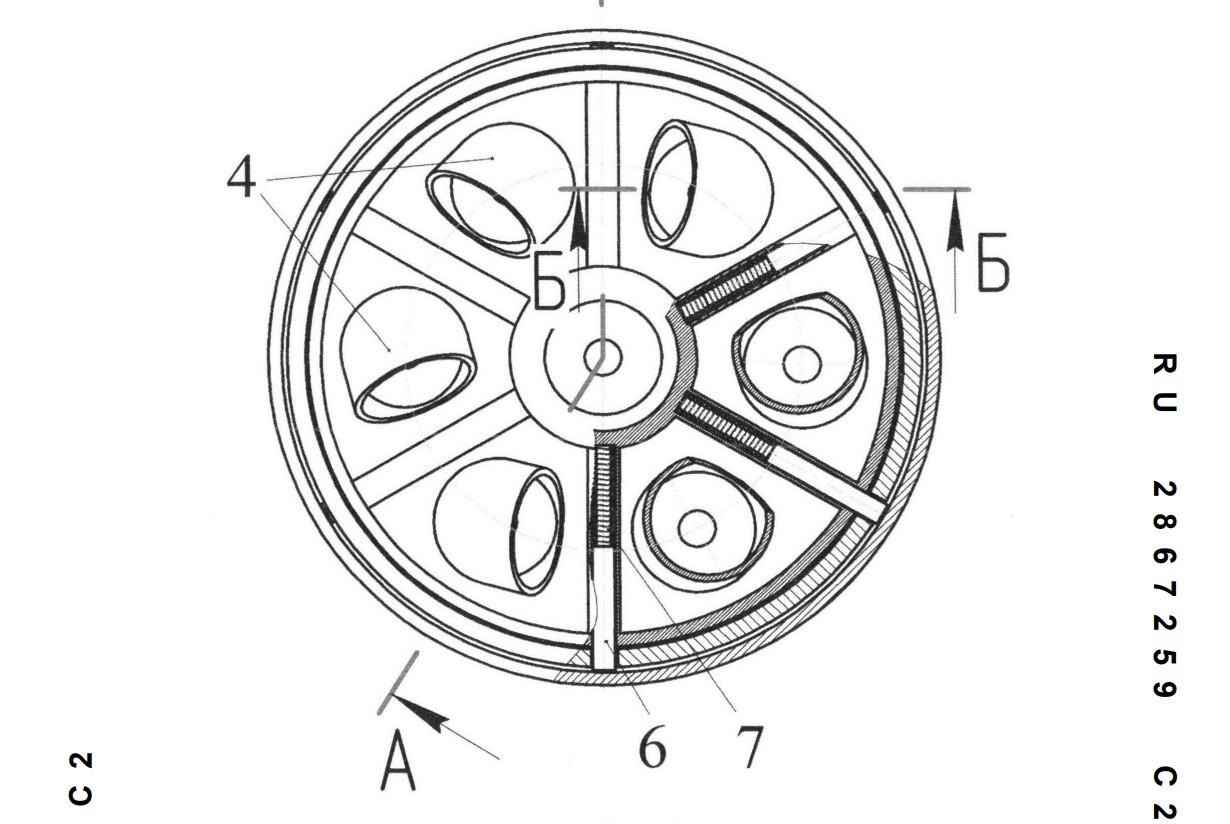

Пензенские инженеры подошли к задаче иначе. В описанном в российской патентной документации техническом решении внимание было сосредоточено не столько на самой ракете, сколько на условиях ее применения. Разработчики исходили из того, что возможности комплекса определяются не одной только предельной дальностью полета боеприпаса. Не менее важны расположение пусковой установки, высота линии визирования, возможности средств обнаружения и расстояние между оператором, оружием и целью.
Иными словами, инженеры предложили увеличивать эффективную дальность применения ПТРК на уровне всего комплекса, сохраняя штатные управляемые ракеты. Благодаря этому можно было использовать уже изготовленные боеприпасы, не вмешиваясь в конструкцию двигателя, системы управления и боевой части.
Зачем вообще потребовалось новое решение
Большинство переносных и самоходных ПТРК изначально разрабатывалось для стрельбы прямой наводкой. Оператор или автоматизированная прицельная система должны видеть цель, сопровождать ее и обеспечивать наведение ракеты до момента попадания.
Такая схема хорошо работает на открытой местности, но сталкивается с ограничениями в реальной боевой обстановке. Рельеф, растительность, здания и искусственные препятствия сокращают дальность видимости. Даже если ракета технически способна пролететь несколько километров, расчет не всегда может своевременно обнаружить цель и поддерживать устойчивую линию наведения.
Дополнительной проблемой становится безопасность позиции. После обнаружения танков расчет должен развернуть комплекс, выполнить поиск и захват цели, произвести пуск и некоторое время продолжать сопровождение. За это время противник может засечь позицию по вспышке двигателя, облаку пыли, оптическим приборам или работающей аппаратуре.
В результате практическая дальность применения иногда оказывается меньше паспортной. Ограничителем становится не ракета, а обзор с позиции, особенности системы управления и необходимость сохранять прямую видимость цели.
В чем заключалась идея пензенских инженеров
Основной принцип предложенного решения состоял в пространственном разделении элементов противотанкового комплекса. Позиция оператора, средства наблюдения и непосредственно пусковая установка не обязательно должны находиться в одной точке.
Пусковую установку можно вынести вперед, разместить на более выгодном участке местности либо установить на дистанционно управляемом носителе. Оператор при этом остается в укрытии и управляет подготовкой и выполнением пуска по защищенному каналу связи. Наблюдение за полем боя также может вестись не только с уровня штатного прицела, но и с вынесенного или поднятого над местностью оптико-электронного средства.
Это решение не заставляет ракету лететь дальше ее конструктивного предела. Оно меняет точку, от которой начинается полет. Если пусковая установка находится впереди позиции расчета, суммарное расстояние между оператором и поражаемой целью становится больше, хотя сама ракета преодолевает штатную дистанцию.
Именно здесь заключается важное различие между дальностью полета ракеты и глубиной зоны, контролируемой комплексом. В рекламных материалах эти понятия иногда смешиваются, однако с инженерной точки зрения они принципиально различны.
Как увеличивается контролируемое расстояние
Представим, что штатная ракета способна поражать цель на расстоянии нескольких километров от пусковой установки. В обычной схеме рядом с ней находится оператор, поэтому дальность ракеты и расстояние от расчета до цели почти совпадают.
Если же пусковую установку вынести вперед, положение изменится. Ракета по-прежнему проходит только предусмотренный конструкцией участок, но сама точка старта оказывается ближе к противнику. Расчет может находиться значительно дальше от цели и управлять оружием из укрытия.
Таким образом, прирост образуется не за счет нового топлива или двигателя, а благодаря геометрии размещения комплекса. Суммарная глубина его применения складывается из расстояния между оператором и вынесенной установкой и дальности полета штатной ракеты.
На практике эти величины нельзя просто бесконечно складывать. Удаление пусковой установки ограничивается надежностью связи, возможностями электропитания, условиями маскировки и необходимостью контролировать обстановку вокруг оружия. Однако даже сравнительно небольшое разнесение элементов повышает выживаемость расчета и расширяет выбор огневых позиций.
Роль поднятых средств разведки
Другим важным направлением развития ПТРК является вынос средств наблюдения на возвышенную позицию. Это может быть телескопическая мачта, отдельный наблюдательный модуль или беспилотный летательный аппарат.
Поднятая оптико-электронная система видит дальше, чем прицел, расположенный у поверхности земли. Она также получает возможность заглядывать за складки местности, растительность и невысокие препятствия. Благодаря этому расчет раньше обнаруживает противника и может выбрать более подходящую позицию для выносной установки.
Однако обнаружение цели беспилотником само по себе не означает, что любая штатная ракета сможет поразить ее из-за укрытия. Для классического ПТРК с полуавтоматическим наведением по линии визирования необходимо сохранять условия, предусмотренные системой управления. Если ракета управляется по проводу, радиокомандному или лазерно-лучевому каналу, каждый из этих способов накладывает собственные ограничения.
Поэтому вынесенная разведка прежде всего улучшает осведомленность расчета и помогает выбирать момент пуска. Для полноценной стрельбы по целям вне прямой видимости могут понадобиться ракеты с головкой самонаведения, специальным режимом полета или передачей изображения оператору. Такие боеприпасы уже нельзя считать полностью неизменными штатными ракетами.
Почему не пришлось переделывать боеприпас
Разработка новой управляемой ракеты относится к наиболее сложным и дорогостоящим видам оружейных работ. Необходимо обеспечить устойчивость в полете, совместимость двигателя и корпуса, работу рулевых приводов, надежность взрывателя и эффективность боевой части. Любое изменение массы способно повлиять на центровку, скорость и управляемость.
После этого требуются стендовые проверки, огневые испытания и подтверждение безопасности хранения. Производителю приходится менять технологическую документацию, закупать новые комплектующие и перестраивать отдельные этапы сборки.
Системная модернизация позволяет избежать значительной части этих расходов. Штатная ракета остается серийным изделием с уже известными характеристиками. Изменения затрагивают наземную аппаратуру, средства связи, наблюдения, размещения и дистанционного управления.
Такой подход особенно привлекателен для модернизации комплексов, которые уже находятся в войсках и располагают значительными запасами боеприпасов. Вместо списания ракет с ограниченной по современным меркам дальностью можно изменить способ их применения.
Выносная установка как средство защиты расчета
Увеличение эффективной дальности было не единственным преимуществом предложенной схемы. Не менее важным результатом становилось повышение выживаемости военнослужащих.
В обычном ПТРК расчет располагается рядом с пусковой установкой. После старта ракеты противник может обнаружить огневую позицию и открыть по ней ответный огонь. Особенно опасны тепловизионные средства разведки, беспилотники и автоматизированные системы, способные быстро передавать координаты артиллерии.
При дистанционном размещении установки ответный удар приходится по точке пуска, а оператор находится в другом месте. Оружие при этом можно сделать сравнительно компактным и замаскировать среди местных предметов. Отсутствие людей рядом с установкой позволяет выбирать позиции, которые были бы слишком опасны для обычного расчета.
Даже в случае уничтожения пускового модуля потери ограничиваются техникой. Подготовленный оператор сохраняет возможность продолжить выполнение задачи с помощью другой установки.

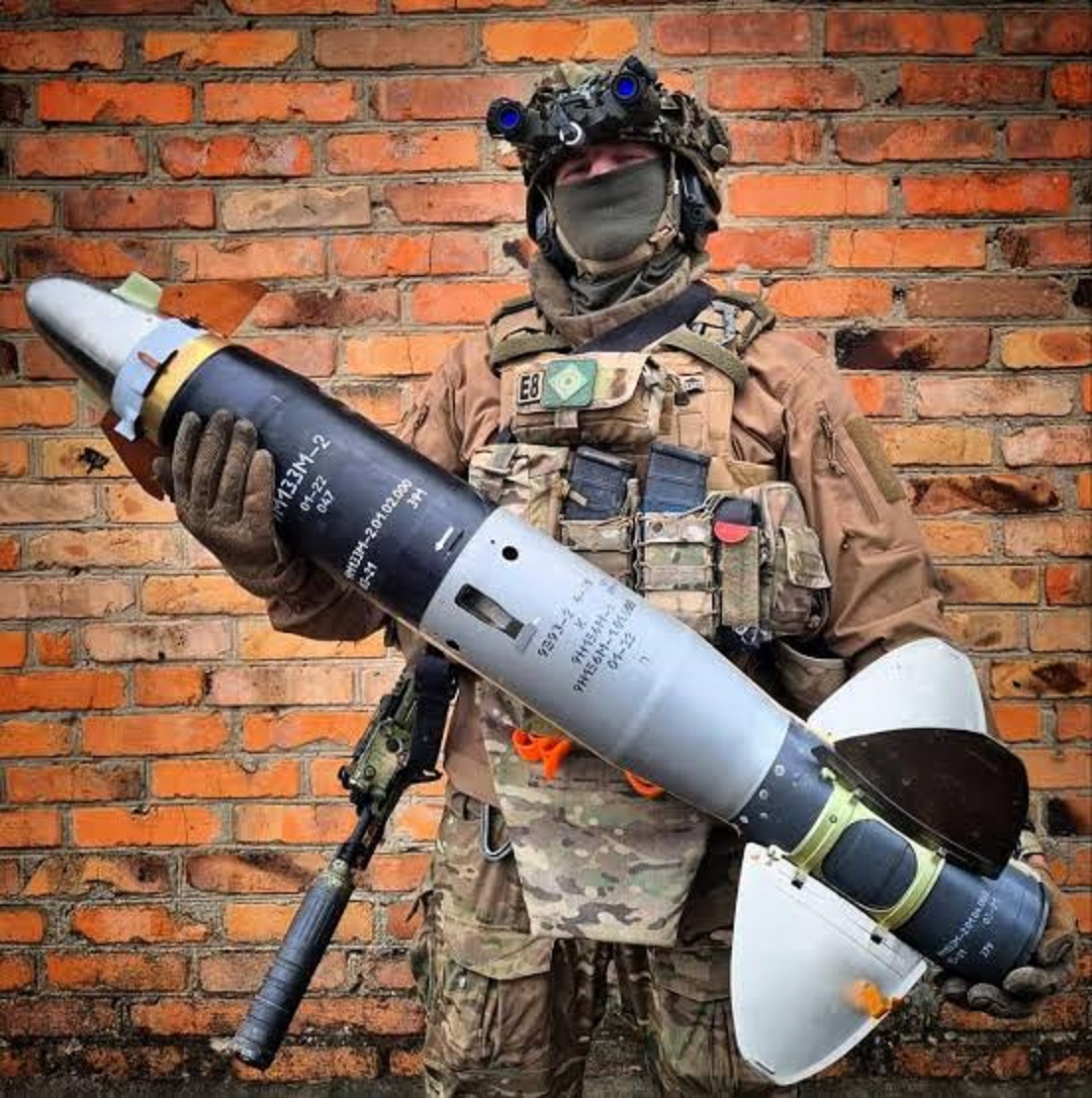

Ракета к ПТРК Корнет
Какая связь необходима комплексу
Разнесенная система предъявляет повышенные требования к каналам управления. Оператор должен получать изображение, данные о состоянии установки и подтверждение готовности к пуску. Команды обязаны передаваться с минимальной задержкой и без искажений.
Проводная линия обеспечивает скрытность и устойчивость к радиоэлектронным помехам, но ограничивает мобильность и требует прокладки кабеля. Его могут повредить осколки, техника или природные препятствия.
Радиоканал удобнее при быстром развертывании, однако способен демаскировать позицию и подвергается воздействию средств радиоэлектронной борьбы. Для повышения надежности могут использоваться направленные антенны, защищенные протоколы передачи данных, смена рабочих частот и резервные режимы управления.
Полностью исключить уязвимость связи невозможно. Чем дальше пусковая установка находится от оператора, тем сложнее обеспечить устойчивый обмен данными в пересеченной местности и плотной городской застройке.
Что происходит с системой наведения
Возможность применения неизменной ракеты зависит от типа ее наведения. У ранних ПТРК команды передавались по проводам, разматывавшимся вслед за ракетой. В более современных комплексах используются радиокомандные, лазерно-лучевые и другие системы.
Если вся аппаратура наведения остается рядом с пусковой установкой, а оператор управляет ею дистанционно, для ракеты принципиально ничего не меняется. Она стартует из штатного контейнера и получает те же управляющие сигналы, что и при обычном применении.
В этом состоит одно из главных достоинств подхода. Не требуется устанавливать на боеприпас новые приемники, головки самонаведения или дополнительные источники питания. Для ракеты наземная часть комплекса продолжает работать в привычном режиме, хотя сам человек находится на удаленной позиции.
Вместе с тем дистанционное управление не устраняет физический предел дальности. Ракета не сможет пролететь дальше, чем позволяют ее энергетика, аэродинамика, длина провода или рабочая зона канала наведения. Поэтому правильнее говорить о расширении зоны применения комплекса, а не о буквальном увеличении дальности конкретного боеприпаса.
Какие ПТРК подходят для такой модернизации
В открытых источниках идея разнесения элементов рассматривается применительно к комплексам, конструкция которых допускает дистанционное управление пусковой и прицельной аппаратурой. Наиболее удобны модульные системы, где прицел, блок управления и пусковая установка могут быть связаны между собой без вмешательства в ракету.
Для лазерно-лучевых комплексов важно сохранить правильное взаимное положение цели, излучателя и летящей ракеты. Для радиокомандных систем необходимо обеспечить устойчивую работу передатчика. В проводных ПТРК ограничения задаются длиной линии управления и особенностями размещения аппаратуры.
Поэтому патентная идея не означает появления универсального модуля, который без адаптации подойдет к любому ПТРК. Наземную часть все равно придется дорабатывать под конкретное оружие. Главное заключается в том, что изменения не затрагивают саму управляемую ракету.
Ограничения предложенного подхода
Главное ограничение состоит в том, что вынесенная установка не увеличивает энергетическую дальность боеприпаса. Если ракета рассчитана на полет на пять километров, она не превратится в десятикилометровую только благодаря дистанционному управлению.
Кроме того, пусковую установку требуется заранее доставить на выбранную позицию. Это можно сделать вручную, с помощью наземной роботизированной платформы или другого носителя. Во всех случаях необходимо учитывать массу оборудования, проходимость местности, продолжительность автономной работы и возможность эвакуации.
Система также зависит от разведывательных данных. Недостаточно знать приблизительное местонахождение противника: для применения большинства штатных ПТРК цель необходимо надежно распознать и сопровождать. Ошибка в определении координат может привести к потере ракеты или поражению неправильного объекта.
Еще одной проблемой становится радиоэлектронное противодействие. Потеря канала между оператором и установкой способна сорвать атаку. Поэтому практический комплекс должен иметь безопасный режим прекращения операции, резервные способы связи и средства защиты от несанкционированного управления.
Наконец, оставленная впереди пусковая установка может быть обнаружена разведывательным беспилотником или наземным подразделением противника. Ее маскировка и защита становятся отдельной тактической задачей.
Почему патент не равен готовому оружию
Получение патента подтверждает новизну технического решения, но не свидетельствует о его принятии на вооружение или начале серийного производства. Между формулой изобретения и готовым комплексом лежат разработка опытного образца, испытания, устранение недостатков и экономическая оценка проекта.
На полигоне необходимо проверить работу системы в условиях пыли, осадков, низких и высоких температур. Отдельно оцениваются устойчивость связи, время развертывания, точность наведения и способность аппаратуры выдерживать ударные нагрузки при старте ракеты.
Военные также должны определить, насколько новое средство вписывается в существующую организацию подразделений. Если для одной выносной установки требуются отдельная транспортная машина, дополнительный оператор и сложное обслуживание, преимущества могут оказаться недостаточными.
Поэтому патент следует рассматривать прежде всего как юридически оформленную инженерную концепцию. Ее отдельные элементы могут быть реализованы в опытной технике, использованы в последующих разработках либо остаться на уровне документации.
Почему идея стала особенно актуальной
Современный бой характеризуется высокой прозрачностью поля боя. Беспилотники, тепловизоры и радиотехническая разведка позволяют сравнительно быстро обнаруживать огневые позиции. Комплекс, который долго остается на одном месте, рискует попасть под ответный удар.
Одновременно возрастает значение дистанционно управляемых систем. Вынесенные боевые модули и наземные роботы позволяют размещать оружие ближе к опасному участку, не подвергая оператора непосредственному риску. Противотанковые ракеты хорошо подходят для такого использования, поскольку многие операции подготовки и пуска уже автоматизированы.
Предложение пензенских инженеров соответствует этой тенденции. Вместо бесконечного увеличения характеристик боеприпаса можно усовершенствовать архитектуру комплекса: разнести его элементы, поднять средства наблюдения и оставить человека в защищенном пункте управления.
Не новая ракета, а новая геометрия боя
Главная ценность рассмотренного решения заключается в изменении самого подхода к дальности. Она определяется не только количеством топлива в ракете, но и расположением элементов комплекса на поле боя.
Если оператор, разведывательное средство и пусковая установка находятся в разных точках, противотанковый комплекс получает новые тактические возможности. Расчет может контролировать более глубокую зону, использовать закрытые позиции и снизить риск поражения ответным огнем. При этом дорогостоящая и уже освоенная в производстве ракета остается неизменной.
Такой способ модернизации нельзя считать полным аналогом создания дальнобойного боеприпаса. Физические характеристики ракеты сохраняются, а результат достигается за счет переноса точки старта и совершенствования наземной аппаратуры. Тем не менее на практике именно это может оказаться более рациональным решением.
Итог
Пензенские инженеры продемонстрировали характерный для патентной практики подход: вместо прямого улучшения одного изделия была пересмотрена организация всей системы. Увеличивать дальность ПТРК предложено не за счет переделки двигателя или системы управления ракеты, а посредством разнесения позиции оператора, средств наблюдения и пускового устройства.
Такая схема позволяет сохранить серийные ракеты и использовать существующие запасы боеприпасов. Одновременно повышается безопасность расчета, расширяется выбор огневых позиций и уменьшается время нахождения людей рядом с демаскирующей себя установкой.
Однако техническую дальность полета ракеты это решение не меняет. Поэтому корректнее говорить об увеличении глубины применения комплекса и расстояния между оператором и целью. Реализация идеи также зависит от надежной связи, эффективной разведки, автоматизированного сопровождения цели и способности вынесенной установки работать автономно.
Именно этим российский патент представляет интерес: он показывает, что рост боевых возможностей необязательно требует создания новой ракеты. Иногда достаточно изменить место ее запуска и способ взаимодействия отдельных элементов комплекса.
