Лопатки из прошлого для двигателей будущего. Россия реанимировала ключевую технологию производства лопаток для турбин и готовит массовый выпуск новых авиадвигателей
В 1960-е годы, когда реактивная авиация только набирала высоту, инженеры столкнулись с непреодолимой стеной. Температура газа перед турбиной приближалась к 1300 К, а лопатки, сделанные из лучших жаропрочных сталей, начинали интенсивно ползти. Металлурги добавляли в сплавы никель, кобальт и молибден. Лопатки становились крепче, но температура росла быстрее. Казалось, предел достигнут. Тогда произошло нечто, что перевернуло двигателестроение. Инженеры поняли, что дело заключается не в составе металла, а в его структуре. Вопрос заключался в том, как вырастить кристалл, который не разрушается в пламени
Рабочая лопатка турбины высокого давления массой около 100 граммов при частоте вращения порядка 12 тысяч оборотов в минуту испытывает центробежную силу, эквивалентную нескольким тоннам нагрузки. В любой металлической отливке присутствуют зёрна, кристаллические области, где атомы упорядочены в решётку. Между ними находятся границы, где порядок нарушается. В обычной литой лопатке таких зёрен тысячи, и они ориентированы хаотично. Лопатка турбины вращается со скоростью 10-15 тысяч оборотов в минуту. Центробежная сила растягивает металл с чудовищным напряжением. Именно границы зёрен, расположенные поперёк оси нагрузки, становятся точками зарождения микротрещин. Ползучесть, медленное разрушение под нагрузкой, начинается именно там, где кристаллическая решётка прерывается.
В 1970-е годы эту проблему решили частично. Технология направленной кристаллизации убрала поперечные границы, оставив продольные. Лопатки со столбчатой структурой стали работать дольше. Но вертикальные границы оставались, и они всё ещё были уязвимы.
Следующий шаг казался невозможным. Требовалось вырастить лопатку, состоящую из одного-единственного кристалла без границ вовсе. Технология, известная как метод Бриджмена-Стокбаргера, превратила литьё в процесс, больше похожий на биологию, чем на металлургию. В основание литейной формы помещают монокристаллическую затравку, маленький кристалл строго заданной ориентации. В форму заливают расплавленный никелевый суперсплав. Начинается медленное вытягивание. Форма движется из горячей зоны печи в холодную со скоростью миллиметры в минуту. На контакте с затравкой расплав затвердевает, унаследовав её кристаллическую решётку. Кристалл растёт вверх, постепенно заполняя форму.
Весь процесс занимает часы, и любое колебание температуры или скорости рождает дефект, паразитный кристалл, который делает лопатку непригодной. На предприятиях Объединённой двигателестроительной корпорации сегодня используют более совершенный метод, высокоскоростную направленную кристаллизацию. Форму с расплавом не просто вытягивают из печи, а одновременно погружают в ванну с жидким алюминием. Это позволяет управлять фронтом кристаллизации с точностью до микрона и получать структуру без посторонних включений. Основное требование к готовой монокристаллической лопатке состоит в полном отсутствии посторонних кристаллов, особенно в ренийсодержащих сплавах.

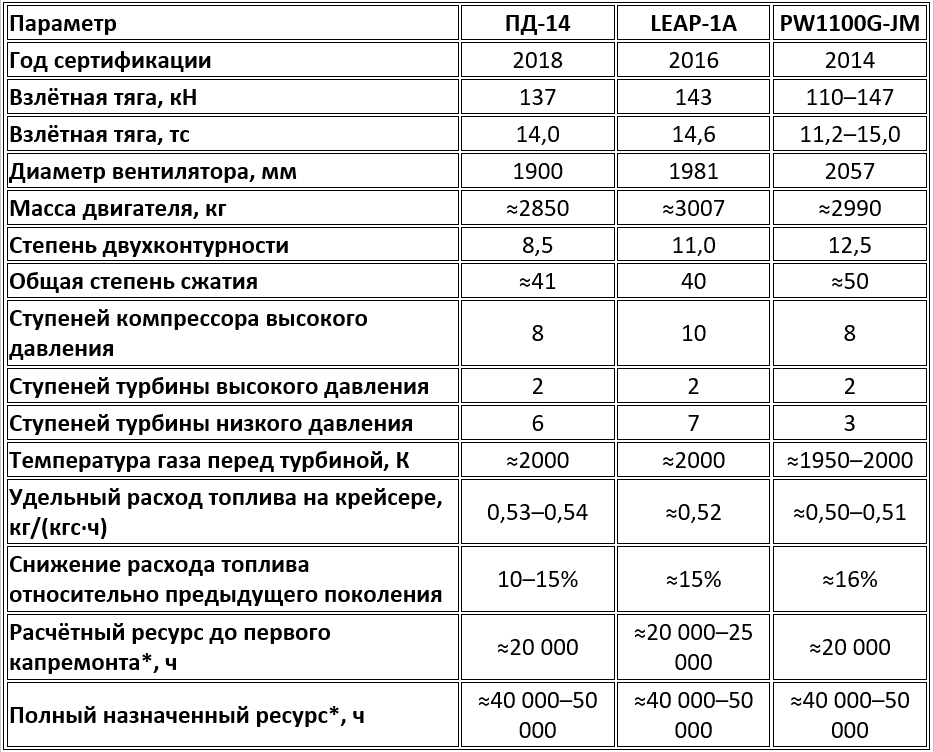

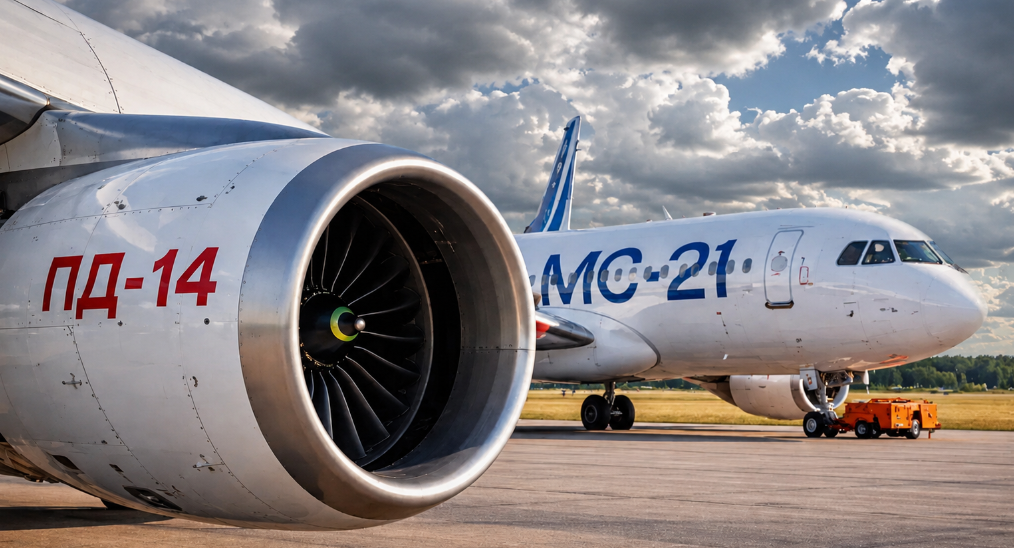

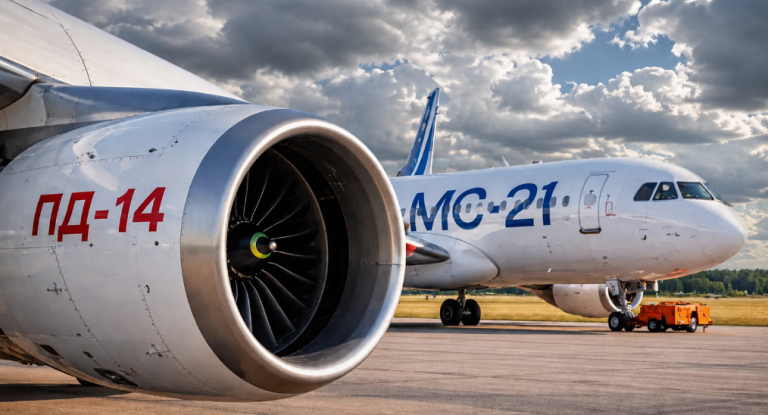

Монокристаллическая структура является важным, но не единственным условием. Сам сплав должен выдерживать температуры, которых не выдерживает ни один металл. Рабочие лопатки турбин ПД-14 работают при температуре газа перед турбиной свыше 2000 К. Для сравнения, температура плавления чистого никеля составляет 1728 К. Инженеры создают суперсплавы на основе никеля, где основную прочность обеспечивает γ′-фаза, частицы интерметаллида Ni₃(Al, Ti, Ta) размером 300-500 нанометров, диспергированные в γ-матрице. Они занимают 50-70 процентов объёма сплава и блокируют движение дислокаций, дефектов, разрушающих металл. Современные сплавы содержат десятки компонентов.
Для монокристаллических лопаток четвёртого поколения используют рений и рутений, редкие и дорогие элементы. Их содержание может достигать 6-9 процентов для рения и до 6 процентов для рутения. Западные сплавы CMSX-4, René N5, PWA1484 стали эталонами жаропрочности. Российские разработчики создали собственный сплав ЖС36 для монокристаллического литья, который пошёл в серию ещё в 1993 году. Сегодня на ПД-14 и ПД-8 используются современные отечественные монокристаллические никелевые сплавы, не уступающие западным аналогам, с полным циклом производства внутри страны.
Даже лучший сплав не выдержит температуры 2000 К без системы охлаждения. Монокристаллическая лопатка ПД-14 является полой внутри. Через её внутренние полости прогоняется воздух, отбираемый из компрессора. Исследования показывают, что конфигурация внутренних каналов критически влияет на тепловую эффективность лопатки. Добавление второго канала охлаждения на задней кромке повышает конвективный тепловой поток на 63 процента. Однако каждое новое ответвление увеличивает тепловую инерцию лопатки и может порождать горячие точки из-за перегрева воздуха в каналах. На внешней поверхности лопатки наносится теплозащитное покрытие, керамический слой на основе стабилизированного оксида иттрия диоксида циркония. Он снижает температуру металла на сотни градусов. Между керамикой и суперсплавом располагается соединительный слой из алюминида никеля или сплава MCrAlY, который обеспечивает сцепление и защиту от окисления. Фактически лопатка представляет собой сложную гидравлическую систему. Холодный воздух входит внутрь, выходит через отверстия на поверхности, создавая плёночное охлаждение, и защищает металл от огня.
Технологию монокристаллического литья в 1960-1970-х годах первыми освоили американцы, Pratt & Whitney и General Electric. Следом подтянулась британская Rolls-Royce. В СССР работы по монокристаллическому литью начались позже, но уже в начале 1990-х годов во Всероссийском институте авиационных материалов разработали первый отечественный ренийсодержащий монокристаллический сплав ЖС36. Однако в 1990-е годы гражданское двигателестроение замерло. Лопатки для ПС-90А и военных двигателей делали, но системного развития не было.
Возвращение произошло в 2000-е годы с началом проекта ПД-14. ОДК и ВИАМ заново осваивали технологию, от выращивания кристаллов до отработки режимов термической обработки. На «ОДК-Сатурн» внедрили метод высокоскоростной направленной кристаллизации с жидкометаллическим охлаждением. Сегодня в России полностью локализован цикл производства монокристаллических лопаток для ПД-14 и ПД-8, от выплавляемых в вакууме сплавов до плазменного напыления теплозащитных покрытий и рентгеновского контроля каждого кристалла.
