Творчество инженера Д.В.Скворцова
Всем доброго времени суток. Обсуждение в теме про альтернативный «Баян» образца «а ля Стволяр», а конкретно слова коллеги Стаффорд41, навели на мысль изучить подробнее творчество инженера Д.В.Скворцова. И выяснилось интересное.

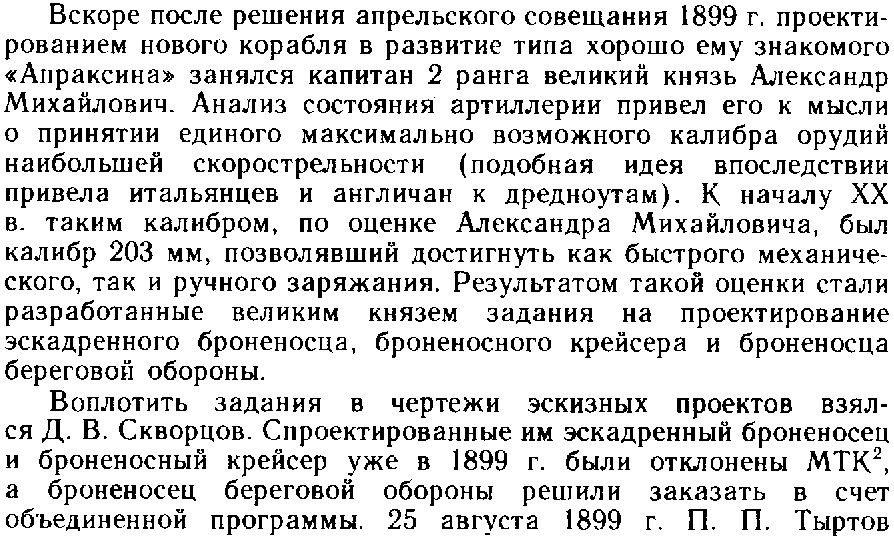

У В.Ю.Грибовского в книге про броненосец «Адмирал Ушаков» сказано, что на пару с Великим князем Алексеем Михайловичем Д.В.Скворцов спроектировал не только два броненосца – обычный (13800 т, 18 (?) уз., 16-203х45, 20(?)-75х50) и береговой обороны (5985 т, 103,6 (по ВЛ)х18,0х5,2 м, 7000 л.с., 16 уз., полный пояс по ВЛ – 102-178, палуба (со скосами) – 51, башни ГК – 152, каземат 75-мм – 76, 6-203х45, 8-75х50, 8-47, 4 пулемета, 6-381-мм т.а. (4 надводных, 2 подводных), но и броненосный крейсер, который рассматривался МТК в 1899 году, но был отклонен.
Проектное изображение броненосца береговой обороны с предположительным названием «Адмирал Бутаков» достаточно широко известно. Проект «просто броненосца» этого творческого тандема в доступных мне источниках не встречался и как он мог бы выглядеть – представить пока трудновато. Но вот броненосный крейсер я попытался изобразить. При этом в дело пошел дизайн башен ГК от броненосца береговой обороны, а также проект одного шестибашенного бронепалубного крейсера.
Номинально этот проект продвигало Русское паровозостроительное и механическое общество, но фактическим автором был все тот же Скворцов. И это, кстати, заметно, если взглянуть на все проекты, к которым он приложил руку. Налицо сходные форма форштевня и ахтерштевня, дизайн винторулевой группы и явное предпочтение полубачной конструкции корпуса. Для сравнения привожу также "скворцовский" броненосец типа "Бородино".
Собственно, вот получившаяся посудинка:
Уж не знаю, какие характеристики проект броненосного крейсера Скворцова имел в реальности – но а я приписал ему следующие:
11250 (нормальное) /12000 (полное) т, 135,56х138,53х20,42х7,47 м, 18000 л.с., 20,5 уз., полный пояс по ВЛ – 178-102, верхний пояс (65 %) – 127, казематы ПМК – 76, башни и барбеты ГК – 152, карапасная палуба со скосами – 51, палуба над верхним поясом (батарейная) – 25, боевая рубка – 203, 12-203х45, 16-75х50, 8-47, 4 пулемета, 4-381-мм т.а. (2 надводных и 2 подводных, 8 торпед).
С уважением. Стволяр.
