Серебряный век Эрликона. Мудрый КАА и другие звери

Роль Эрликона, самой известной автоматической пушки всех времен, сложно недооценить. Различные модификации этих швейцарских систем в 30-50-е годы выпускались громадными тиражами во многих странах. В США было выпущено почти 180 тысяч стволов еще 55 тысяч изготовили в Англии. А уж перечислять страны, где эти пушки стояли на вооружении вообще дело безнадежное, проще, кажется, назвать страны, которые их не использовали.  По данным архива фирмы только первичный рынок продаж пушек Эрликон составил 34 страны. В годы войны из Эрликонов друг в друга стреляли практически все воюющие страны.

А вот оценка президента и владельца корпорации Эрликон – Эмиля Георга Бюрле, промышленника, мецената, искусствоведа и ценителя живописи, не столь однозначна. С одной стороны, именно он, бывший немецкий кавалерийский офицер, превратил почти обанкротившуюся швейцарскую машиностроительную компанию  Werkzeugmaschinenfabrik Oerlikon в один из столпов оружейной промышленности. Именно благодаря коммерческой политике Бюрле лицензии на пушки Эрликон в конце 30-х годов продавались по всему миру. Франция, Германия, Япония, Англия, США, выпускавшие пушки Эрликон в 30- 40-е годы, вносили в конструкцию автомата свои изменения, в результате национальные версии швейцарской пушки сильно отличались друг от друга, но при этом сохраняли базовый принцип автоматики свободного затвора, заложенный еще до 1-й Мировой войны в патенте немецкого инженера Райнхольда Беккера.

С другой стороны Эмиль Бюрле был весьма далек от идеологических предпочтений сошедшего с ума мира конца 30-х годов. Будучи прежде всего бизнесменом, он мог только приветствовать разгоравшийся пожар мировой войны, который только стимулировал все возраставшие продажи швейцарского оружия. К Эмилю Бюрле, как, наверное, к большинству промышленников, выпускавших оружие, применима пословица – «кому война, а кому мать родна». В 1935-36 годах во время итало-эфиопской войны пушки Эрликон продавались как итальянцам, так и эфиопам. В годы гражданской войны в Испании, контракты на поставку Эрликонов параллельно заключались как с республиканцами, так и с франкистами. Во время японо-китайской войны партии швейцарских пушек продавались китайцам, одновременно с лицензией на производство, проданной японцам. Одним словом, цинизм Бюрле сложно преуменьшить.

В годы 2-й Мировой войны, когда окружавшие нейтральную Швейцарию страны оказались под контролем нацистов, под давлением  обстоятельств Бюрле практически полностью прекратил контакты со странами антигитлеровской коалиции, зато стал активно сотрудничать с нацистами. Только задекларированная Бюрле прибыль от продаж оружия Эрликон, главным образом, в Германию и Италию за период  1939-45 годов составила 205 миллионов швейцарских франков, по тем временам огромная сумма.  Его личный годовой доход достиг пика в 1945 году, составив 53,1 млн. швейцарских франков, а на момент конца 1945 года его активы составляли 170.7 миллионов франков, делая его самым богатым швейцарцем.

 Кроме того, будучи известным коллекционером живописи, Бюрле активно скупал у нацистов награбленные по всей Европе произведения искусства. Известно, что по окончании войны Бюрле пришлось вернуть ряд приобретенных картин их бывшим владельцам.

Вскоре после окончания войны за сотрудничество с нацистами швейцарским правительством под давлением стран-победительниц на компанию Эрликон было наложено жесткое эмбарго. На момент конца 1945 года на складах компании зависли десятки тысяч пушек, изготовленных по немецкому заказу, но по понятным причинам не выкупленных заказчиком.

Однако, уже к концу 1946 года в отношении Эрликона санкции были изрядно смягчены. Бюрле был разрешен экспорт целого ряда продукции предприятия, главным образом боеприпасов. Вскоре, впрочем, санкции были спущены на тормозах. Компания Эрликон имела слишком большое значение для экономики Швейцарии. Одним из самых важных для фирмы послаблений явилось разрешение разработки и экспортных продаж автоматических пушек калибра до 35 мм. Благодаря этому Эрликон смог вернуться на оружейный рынок. Развитию нового поколения автоматических пушек Эрликон в немалой степени способствовал приток знаковых специалистов из послевоенной Германии. Благодаря этим новым кадрам Бюрле  удалось не только быстро вписаться в конкурентную борьбу с другим швейцарским брендом, фирмой Испано Сюиза, но и, в конце концов, поглотить ее.

Первым из немецких специалистов был Фриц  Герлах, тот самый, который стоял у истоков фирмы Эрликон в начале 30-х, работая над совершенствованием пушки СЕМАГ, позднее, в Солотурне работал над противотанковыми ружьями и зенитными автоматами, а в 40-е был ведущим специалистом концерна Рейнметалл.  В 1946 году перебравшись в Швейцарию, он вернулся в компанию, где начинал свою инженерную деятельность в молодости. Тут он возглавил конструкторскую группу, итогом работ которой стал автомат 5TG. Вторым специалистом, пришедшим в Эрликон в 1948 году, стал Фредерик  Линдер, личность не менее известная в среде оружейников. В нацистской Германии он был ведущим разработчиком фирмы Маузер и автором знаменитой авиапушки MG-151, а также одним из авторов револьверной MK-213. Стартовав несколько позже Герлаха, Линдер возглавил работу над альтернативным проектом 20-мм автомата, известного как 204GK.

Если автомат 5TG стал на долгие годы основным малокалиберным орудием на вооружении швейцарской армии, но при этом почти не продавался за рубеж, то 204GK, напротив, почти не использовался на вооружении в Швейцарии, но стал, тем не менее, самой популярной пушкой на экспортном рынке вооружений, послужив образцом для целого ряда систем.

Но обо всем по порядку.

Эмиль Георг Бюрле за пушкой Эрликон L в турели летающей лодки Дорнье «Суперваль»

Содержание:

20-мм автомат 5TG (КАВ)

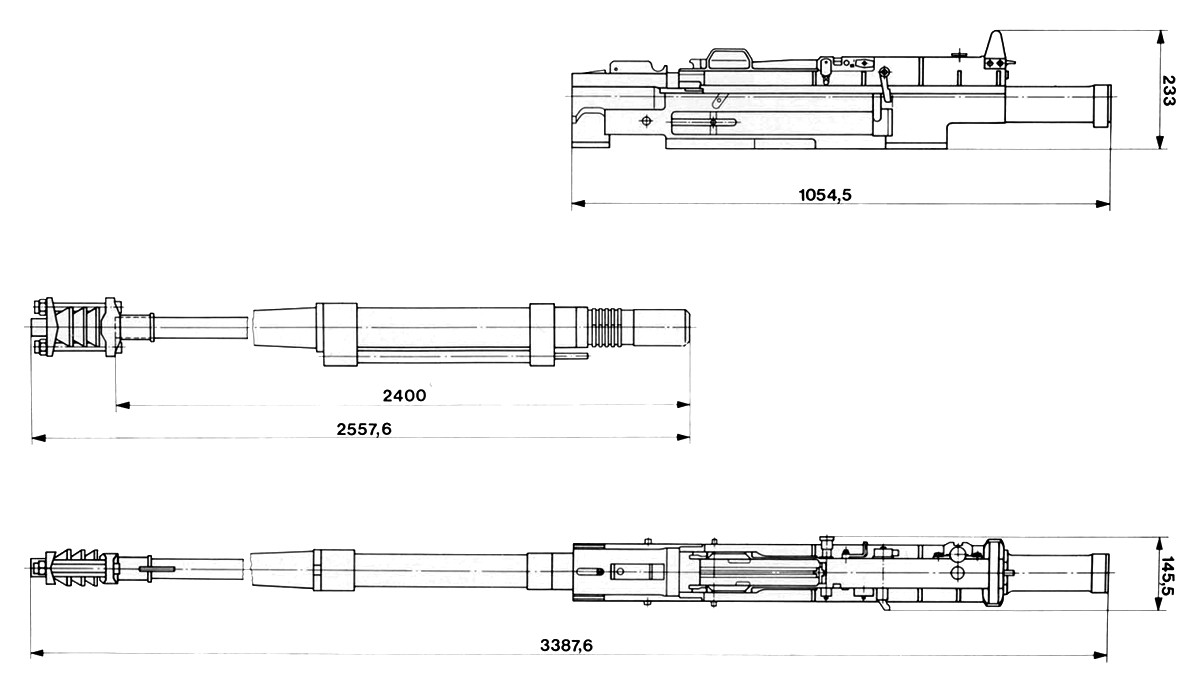

^{20-мм пушка KAB (5TG)}

Первой послевоенной разработкой Эрликона явился универсальный 20-мм автомат с внутрифирменным обозначением 5TG, предназначенный, главным образом, для наземного применения. В этой системе, конструкторский коллектив, воглавляемый Фрицем Герлахом,  впервые отошел от базового принципа автоматики свободного затвора системы Беккера начала века, резервы для модернизации которой подошли к концу.  В то же время конкурсное задание предусматривало создание пушки с темпом стрельбы свыше 1000 выстр/мин при начальной скорости снаряда 1000 м/с.
Сроки разработки пушки  5TG были очень сжаты, конкурирующий проект фирмы Испано Сюиза HS-820 несколько опережал разработки Эрликона. Поэтому конструкторская группа Герлаха не имела возможности экспериментировать с революционными инженерными решениями. И опытная пушка, проходившая испытания в начале 1948 года имела достаточно хорошо отработанную газоотводную схему автоматики при стрельбе с открытого затвора.

Цикл работы пушки Эрликон 5TG

Конструктивно автомат 5TG представляла собой классическую систему с газоотводной автоматикой. Массивный затвор запирал патрон в каморе расположенным в казенной части замком, разблокировка затвора и возврат его в заднее положение осуществлялась энергией отводимых из ствола пороховых газов через расположенный снизу ползун. Стрельба велась с заднего шептала, расположенного над затвором. Быстросменный ствол, длиной 2400 мм или 120 калибров, имеющий 12 правосторонних нарезов, весил 41.5 кг. Он оснащался дульным тормозом и имел возможность быстрой замены. Высокая начальная скорость обеспечивалась длинным стволом и новым мощным патроном 20х128 мм, разработанным в компании, фугасно-зажигательный снаряд которого массой 120 грамм покидал ствол со скоростью 1135 м/с.  Бронебойный 142-граммовый – с 1000 м/с. Пушка предусматривала использование трех типов магазинов. 50-зарядный барабан-улитка снаряженной массой 39 кг и два коробчатых по 20 и 8 патронов. Режим стрельбы допускал ведение огня как одиночными выстрелами, так и очередями. Важной особенностью оружия явилась высокая степень технологичности, допускавшая быструю разборку пушки без применения инструмента. Масса тела орудия без учета магазина составляла 94.6 кг.

_{Установка 6JLa /5TG с 20-мм пушкой  КАВ}

Рекламный проспект фирмы Эрликон декларировал, что пушка 5TG под заказ может комплектоваться пневматически или электрическим зарядным механизмом; пневматически или электрическим механизмом подачи патронов из ленты, а также ударным или электрическим механизмом воспламенения капсюля. Исходя из этих данных можно сделать вывод, что по крайней мере в планах фирмы были версии и с ленточной подачей и дистанционного управления орудием, но реализованы они увы, не были.

Надо сказать, что по сравнению с пушкой HS-820 изделие Эрликона выглядело достаточно скромно. Если разработчики Испано Сюиза старались получить многопрофильное орудие, пригодное и для зенитного исполнения, и для авиационного, поэтому много сил уделили снижению массы и габаритов своего детища, то Бурле планировал занять нишу только наземной зенитной системы, поэтому пушка Эрликон 5TG оказалась почти на метр длиннее и в полтора раза тяжелее, кроме того, не смотря на задекларированный фирмой темп стрельбы 1000 выстр/мин, на испытаниях в Англии в мае 1949 года пушка показала лишь 800 выстр/мин.

Доводка пушки 5TG затянулась до начала 50-х годов, в результате в лидеры вышел конкурент от Испано Сюиза HS-820. Лишь неповторимая харизма Эмиля Бюрле, его талант коммерсанта позволил пушке 5TG пробиться на рынок. В 1954 году орудие Эрликон было принято на вооружение швейцарской армии как легкий зенитный автомат ближнего действия «20 mm Flab Kan 54 Oerlikon». Сложно сказать, что заставило швейцарское военное ведомство принять на вооружение автомат Эрликона в дополнение к уже состоявшей на вооружении пушке Испано Сюиза HS-804 того же класса. Возможно, роль сыграло желание поддержать всемирно известный бренд. Так или иначе, но с 1955 года начались поставки орудий Эрликона в зенитные дивизионы Швейцарии. Всего компании был выдан заказ на 900 орудий, очень приличная серия для одной страны в мирное время.

Первые серии орудий, выпускавшихся на массивных треножных станках со съемными двухколесными тележками имели внутрифирменное обозначение  6JLa / 5TG. Позднее в серию пошла основная версия пушки 10JLa / 5TG с усовершенствованным станком регулируемого по высоте профиля для применения в качестве как зенитного автомата, так и своего рода крупнокалиберного пулемета. Именно эта версия стала основной.  Габариты ее на станке составляли  5940 мм в длину, 1550 мм в ширину.

_{Установка 10JLa /5TG с 20-мм пушкой  КАВ}

_{Швейцарская установка 20 mm Flab Kan 54 Oerlikon}

В 1960 году была выпущена небольшая серия спаренных установок пушек  20-мм Flab Kan 54/60 Oerlikon на стационарной тумбе (фирменное обозначение 72ZLa/ 5TG) для установки в качестве объектовой ПВО радарных станций.

Также пушка 5TG нашла свое применение в швейцарской бронетехники. Ее устанавливали как вспомогательное вооружение на швейцарских средних танках Pz.58 и  Pz.61, спаренную с основным орудием.

_{Швейцарский танк PZ.58 c пушкой 5TG, спаренной с основным орудием.}

Для экспортных продаж в 60-е годы на фирме Эрликон была разработана схема обозначений продукции, согласно которой пушки фирмы получили новое трехбуквенные обозначение , где в латинских буквах зашифровывался калибр и тип модели. Относительно пушки 5TG, ей был присвоен индекс КАВ (где  К- kanone; А- калибр 20 мм, В – модель собственно конструкции 5TG). Забегая вперед, следует пояснить, что согласно этой системе все орудия 20-мм калибра обозначались буквой А; 25-мм – В; 30-мм – С; 35-мм – D. Характерно, что к моменту введения этой системы обозначений на фирме уже выпускалась новая 20-мм модель пушки 204GK, которой первой присвоили новый индекс КАА, не смотря на более позднее появление ее по сравнению с 5TG – КАВ.

Касаемо экспорта пушек  5TG (КАВ), то он оказался не велик. Как уже отмечалось выше, конкуренты из Испано Сюиза оказались несколько расторопнее в этом вопросе. Известно, что партии орудий Эрликон KAB были поставлены лишь в Австрию, Аргентину и Испанию по цене $7210 за пушку без учета станка и аксессуаров. Впрочем, этот факт компенсировался внутренним швейцарским рынком. В период с 1954 по 1961 год в швейцарскую армию были поставлены более 900 орудий, еще 240 стволов было дополнительно выпущено в 1986 году.

_{Спаренная установка пушек 72ZLa/5TG 20-мм Flab Kan 54/60 Oerlikon}

20-мм автомат  204 GK (КАА)

^{20-мм автомат  204 GK (КАА)}

Как уже отмечалось выше, вторую группу разработчиков компании Эрликон-Бюрле в послевоенные годы возглавил бывший главный конструктор Маузера Фредерик  Линдер. Он работал по тому же техзаданию на 20-мм автомат с технической скорострельностью 1000 выстр/мин при начальной скорости 1000 м/с.

По всей видимости, глава компании Эмиль Бюрле, рассчитывал на проект Линдера как на резервный. Стартовав на два года позже группы Герлаха, разработка Линдера явно не успевала к конкурсу. К тому же стиль работы Линдера был характерен эдакой неторопливостью, по-немецки, тщательной и вдумчивой проработкой мельчайших деталей проекта. Однако, не смотря на то, что разработка автомата, под внутрифирменным обозначением 204GK затянулась аж до 1952 года, коммерческий итог этой работы получился неожиданно удачным, явив на свет, пожалуй, самую продаваемую автоматическую систему второй половины 20-го века, известную под экспортным наименованием Oerlikon КАА.

Внешне пушка 204GK сохранила много фамильных черт немецкой MG.151, что не удивительно, учитывая авторство разработки. Однако, конструктивно, представляло собой принципиально новое изделие. Формально автомат 204GK являлся оружием с газоотводной схемой, но при этом имел более сложную схему. То есть, классический газоотводный привод приводит в движение затвор и ударно-спусковой механизм, а вот привод неразъемной металлической ленты осуществляется оригинально, за счет отката тела орудия – ствола с затворной рамой, газоотводным механизмом и собственно продольно-скользящим затвором — на 20 мм, закрепленного на салазках внутри развитого приемника. Такая схема позволяла, сократив расстояние между звеньями ленты, обеспечить более высокий темп стрельбы без существенного повышения циклических нагрузок на механизм оружия. Подача ленты осуществлялась с любой стороны приемника, причем, характерно, что зарядка ленты могла производиться как при закрытом, так и при открытом затворе. Спусковой механизм располагался в верхней правой стороне затворной рамы.

Быстросменный ствол орудия с 12 правосторонними нарезами длиной 1700 мм или 85 калибров весил 24 кг, что выгодно контрастировало с вдвое более тяжелым и в полтора раза более длинным стволом пушки 5TG. Общая масса тела пушки не превышала 70 кг

В пушке 204GK использовались те же патроны 20х128, разработанные на Эрликоне для орудия 5TG, фугасные (119.5 грамм), фугасно-зажигательно-трассирующие (125 грамм), покидавшие ствол с начальной скоростью 1035 м/с, а также бронебойные, бронебойно-зажигательные (142 грамма) с начальной скоростью 1050 м/с.

_{Эрликон 203GK (KAA) —  на морском станке  GAM-BO1}

В первоначальном варианте, проходившем испытания в 1952-53 годах, пушка 204GK при стрельбе показала достаточно высокое усилие отдачи – около 2 тонн, что потребовало установки дульного тормоза, который снижал пиковое значение отдачи до 1.2 тонны.  Темп стрельбы колебался в пределах 900-1000 выстр/мин в зависимости от установки газового регулятора.

В 1954 году пушка 204GK поступила в продажу как Oerlikon КАА по цене 7000 $. За время доводки конструкция оружия практически не изменилась. Лишь для более интенсивного охлаждения ствола на нем появились продольные ребра. Изначально только ручная зарядка опционально могла заменяться на пневматическую или электрическую.

Параллельно был разработан целый ряд установок под пушку :

— GAM-B01 – стационарная тумбовая установка под одиночную пушку ручной наводки, главным образом морского базирования, опционально комплектовалась защитным кожухом ствольной коробки и плечевыми упорами.

— GAI-C01 – мобильная установка кругового обстрела с раскладной треногой и съемным двухосным шасси с правосторонней подачей ленты.

-GAI C04 – несколько доработанная предыдущая версия под двойную подачу патронов, то есть с обеих сторон установки крепились два патронных ящика по 75 патронов.

— GAI-D01 – мобильная установка кругового обстрела с раскладной треногой и съемным двухосным шасси под две спаренные пушки с электроприводом наведения и собственным генератором мощностью 1,5 кВт. Пушки оснащались увеличенным боекомплектом по 120 патронов на ствол. Общая масса 1800 кг.

Характерно, что вышеперечисленные станки были достаточно универсальные, пригодные для установки не только пушек КАА. Например на GAI-C01, GAI-C04 и GAI-D01 с успехом монтировались также автоматы КАВ и КAD – переработка Эрликоном пушки Испано HS-820 после слияния двух компаний.

Правда, справедливости ради надо отметить, что большая часть вышеперечисленных установок не являлись разработками Эрликона, а изначально были созданы в компании Испано Сюиза, впоследствии проданные Эрликону по лицензии или доставшиеся в наследство после покупки Испаны-Сюиза в 1970 году.  Так, спаренная 20-мм установка HS-666A стала называться GA1-DO1; 20-мм HS-639-B 3,1 стала GAI-CO1; HS-639-B 4 стала GAI-СОЗ, a HS-639-B5 стала GAI-CO4.

_{Британская версия Эрликона 203GK (KAA) — 20 mm/85  на станке GAM-BO1}

Коммерческий успех пушки КАА превзошел все ожидания, чему в немалой степени способствовала широкая унификация системы, а также высокая живучесть ствола, достигавшая 90 тыс. выстрелов, кроме того, пушка, изначально разрабатываемая под наземное применение, достаточно хорошо держала нагрузки при интенсивной стрельбе длинными очередями, что выгодно контрастировало с пушкой Испано, которая проектировалась, прежде всего, как авиационное вооружение и страдала быстрым износом ствола при интенсивной стрельбе в наземном исполнении.

С начала 60-х годов объем продаж орудий КАА постоянно возрастал, правда, глава концерна Эмиль Георг Бюрле этого уже не застал. В 1956 году он скончался от сердечного приступа в возрасте 66 лет, а корпорацию Эрликон возглавил его сын, Дитер Бюрле, который, надо отдать ему должное, в плане коммерческого цинизма, ничем не уступал отцу. Дитер активно продавал оружие в обход различного рода международных эмбарго. В 1970 году Дитер Бюрле был даже приговорен к тюремному заключению и огромному штрафу за продажу оружия Эрликон в находящиеся под санкциями Южную Африку и Нигерию. Впрочем, тюрьма была заменена условным сроком, а штраф для одного из богатейших семейств Европы оказался малочувствительным. Дитер Бюрле активно развивал семейный бизнес и приложил немало усилий для разорения конкурирующей компании Испано Сюиза, которую ее глава Луи Биркегт вынужден был продать Бюрле практически за бесценок вместе со всеми разработками.

География продаж пушек Эрликон КАА охватывала практически полпланеты, а тиражи ее выпуска составляли десятки тысяч. По настоящему удачная конструкция приглянулась не только странам третьего мира, не имеющим собственной военной промышленности. Эрликоны с удовольствием закупались даже США, Франция, Италия, Германия. В Великобритании была закуплена лицензия на выпуск пушек КАА под обозначением A41/820 20 mm/85 на флотском станке GAM-BO1, производство которых было налажено на известной фабрике BMARC в Грэнтэме, в годы войны выпускавшей авиапушки Испано. Британские пушки неплохо повоевали во время Англо-аргентинской войны за Фолькленды. Правда, в самой Швейцарии пушка использовалась крайне ограниченно. В 1959 году планировался выпуск БМП «Тартаруга» под установку пушки 204GK, которая, впрочем, осталась в прототипах.

_{швейцарская БМП «Тартаруга» с пушкой 204GK}

В 1972 году пушка КАА была подвергнута серьезной модернизации. Излишне высокий темп стрельбы несколько снижал спектр применения орудия. Реалии требовали многофункционального оружия для использования на бронетехнике, в котором требовался режим одиночной стрельбы, изначально непредусмотренный разработкой Линдера. Модернизация свелась к замене ударно-спускового механизма на электрозапал с соответствующим выпуском нового типа патронов с электрозапальной втулкой.  Новая версия пушки получила обозначение КАЕ. Массо-габаритные параметры ее практически не изменились, но зато был введена возможность трех режимов стрельбы – быстрый, до 1000 выстр/мин, медленный – 100-300 выстр/мин и одиночный.  Электрозапальное устройство в отличие от механического ударного никак не было связано кинематически с собственно автоматикой пушки и позволяло частотой разрядов легко регулировать темп стрельбы.

Версия Эрликон КАЕ как и ее «механическая» предшественница, также нашла широкое применение в десятках армий мира, с успехом используясь и поныне.

_{20-мм пушка Эрликон KAE с электрозапальным устройством}

35-мм автомат   353 ML (KDA / KDB / KDC)

В 1952 году, когда 20-мм автомат 204GK, будущий КАА, конструкции Фредерика Линдера проходил завершающие стадии испытаний, аналитический отдел компании Эрликон провел работу по анализу поражающей способности снарядов различной мощности в борьбе с современными самолетами. Итогом этой работы стал вывод, что в ближайшем обозримом будущем 20-мм калибр утратит свое значение как эффективное средство ПВО. В этой связи напрашивался сам собой вывод о необходимости начала работ над более мощной системой, в которой оптимально бы сочеталось с одной стороны достаточное могущество снаряда, а с другой высокая скорострельность, большой боекомплект и относительная подвижность.

_{35-мм пушка КDA}

В рамках данной концепции на вооружении швейцарской армии находился 34-мм автомат Фуррера, однако эта система еще предвоенной разработки, не отвечала требованиям ни скорострельности, ни начальной скорости и, главное, уже основательно устарела в плане скоростей наводки и систем управления огнем. К тому же была сложна в плане технологичности, а соответственно очень дорога.

В этой связи на Эрликон была инициирована программа создания принципиально новой системы под вновь разработанный патрон 35х228 мм. Группа конструкторов под руководством Фредерика Линдера пошла хорошо проверенным путем масштабирования удачной конструкции 20-мм автомата 204GK до 35-мм калибра.

Благодаря грамотно развернутой рекламой компании, информация о новой швейцарской разработке стала известна еще на ранних стадиях работ по 35-мм автомату. Характерно, что одними из первых заинтересованность в новой пушке Эрликон проявили американцы, которые нуждались в замене 40-мм Бофорса в классе среднекалиберной флотской автоматической системы. Поэтому первая версия 35-мм Эрликона  — 352 ML представляла собой флотскую систему с водяным охлаждением ствола и питанием из 7-зарядных обойм. В США модель 352 ML проходила испытания в период 1955-56 годов под обозначением МК 352. Однако, флот США, в конце концов, предпочел более мощный 76-мм автомат отечественного производства  3″/70 Mk.23.

Армии других стран в 50-е годы также на первых порах не заинтересовались новой разработкой Эрликона. В этом классе уже активно продавалась новая 70-калиберная версия шведского Бофорса.

Однако, работы по 35-мм Эрликону были продолжены. Ставка делалась на более высокую скорострельность системы и широкую унификацию. Итогом работ стала версия 353 ML, в которой группа Линдера отказалась от водяного охлаждения, применив традиционное для фирмы продольное оребрение 90-калиберного ствола массой 175 кг. Ствол имел 24 правосторонних нарезов с углом подъема 6 градусов 30”. Длина нарезной части 2853 мм, вся длина ствола 3150 мм. Общая масса тела орудия составляла 504.5 кг.

Как уже указывалось выше, пушка 353 ML представляла собой увеличенную версию 20-мм автомата 204 GK. Автоматика орудия работала за счет газоотводного принципа, но при этом, подала боеприпасов осуществлялась за счет ноу хау Линдера – общего отката системы на салазках относительно развитого корпуса приемника (в отношении 35-мм пушки 353 ML величина отката составляла 55 мм), а также двухсторонней подачи ленты без каких либо изменений в приемнике.

Автоматика пушки позволяла выпускать 550 снарядов в минуту. В номенклатуру орудия входили фугасно-зажигательные снаряды массой 550 грамм, содержащие 112 грамм ВВ, фугасно-зажигательно-трассирующие, 535 грамм с 98 граммами ВВ, полубронебойные 550-граммовые с 22 граммами ВВ, а также практические 550-граммовые без взрывчатой начинки. Все эти снаряды покидали ствол с начальной скоростью 1175 м/с, имея досягаемость по высоте до 4 тыс. метров. Позднее, в 80-е годы, были разработаны кассетные «противоракетные» снаряды, снаряженные 152 вольфрамовым поражающими элементами, массой 720 грамм и начальной скоростью 1050 м/с, а также бронебойные оперенные снаряды массой 375 грамм с начальной скоростью 1440 м/с.

Пушка изначально проектировалась под спаренную установку на двухосной буксируемой платформе массой 6700 кг. По внутрифирменной классификации установка обозначалась  ZLA/353 ML.

К концу 1959 года фирма Эрликон-Бюрле предложила на рынок три образца 35-мм пушек.
Модель KDA – одноствольную версию с питанием из неразъемных лент емкостью по 56 патронов. Версия предполагалась к установке главным образом на бронетехнику и морские станки.

Модель KDB – двухствольная установка с ленточной подачей для установки на зенитные станки.

Модель KDC – аналог KDB но с питанием из 7-зарядных обойм.

_{Автомат KDB}

_{Автомат KDС}

Модели KDB и KDС устанавливались на двухосные буксируемые станки GDF-001 массой 6300 кг и комплектовалась телескопическим прицелом XABA, собственным генератором для электропривода наведения.  Обычный возимый боекомплект составлял 280 выстрелов. Относительно версии KDB с питанием из 56-патронной ленты в пушку была введена отсечка УСМ на 28 выстрелов одной очередью. Цена одной спаренной установки GDF-001 в ценах 60-х годов составляла $ 290 535, сумма для того времени приличная, поэтому на начальном периоде развития орудия, больших экспортных продаж не было.

_{Пушка KDB на станке GDF-005}

В 1963 году пушка версии KDC с обойменным питанием и на станке GDF-001 была принята на вооружении в Швейцарской армии как 35 mm Flab Kan 63/90. Общее количество зениток, закупленных на внутреннем рынке в период с 1963 по 1991 годы составило 264 штуки. Установки 35 mm Flab Kan 63/90, модернизированные в 90-х годах под радиолокационное наведение, до сих пор состоят на вооружении в швейцарской армии.

Первой страной, закупившей 35-мм Эрликон, стала армия Финляндии. 16 спаренных орудий версии KDC c обойменным питанием были поставлены в 1959 году. Обозначенные как 35 ItK 58, они прошли капитальную модернизацию в 80-х годах. Пушки были оснащены радаром наведения, автоматом заряжения, получили новое обозначение 35 ItK 88 и состоят на вооружении до сего дня.

В конце 60-х 38 установок GDF-001 с пушками KDB были проданы в Бразилию, где были позднее оснащены радаром наведения. 70 установок были проданы в Японию, и также оснащались радиолокационным наведением. Позднее японцы закупили еще 52 одноствольных автомата KDA, которые были попарно смонтированы на зенитной самоходной установке Тип 87 SPAAG.

В 70-е года пушки КDA активно закупала Германия, вернее тогда еще ФРГ, для установки на зенитные самоходные установки «Гепард».  Всего с 1976 по октябрь 1980 года в Бундесвер закупил 432 «Гепарда», оснащенных парой Эрликонов KDA, дополнительно немцы изготавливали удачную машину на экспорт – 95 штук в Нидерланды и 60 в Иорданию.

К 70-м годам стало очевидно, что объем экспортных продаж 35-мм Эрликонов сдерживает достаточно архаичная система прицеливания, большая часть проданных установок серии KD использовались покупателями лишь как своего рода заготовка для дальнейшего дооснащения радиолокационным оборудованием. Поэтому в конце 70-х на Эрликоне были предпринята масштабная программа модернизации пушки, итогом которой стало появление серии новых установок:
— GDF-002 – спаренная установка под пушки KDB и KDC с цифровой системой передачи данных с радара

 — GDF-003 – аналог предыдущей версии с системой автоматической смазки

 — GDF-005 – наиболее совершенная установка, поступившая в продажу в 1985 году, оснащенная лазерным дальномером, трехмерным радаром, цифровой системой контроля и автоматом загрузки патронов.

— GDF-006 – дооборудование версий GDF-001; -002; -003 системой AHEAD для борьбы с ракетами. Система была создана вокруг нового кассетного снаряда с радиолокационным взрывателем, сопряженным с 3-мерным радаром, по сигналу которого осуществлялся подрыв снаряда в определенной точке перед целью с выстреливанием навстречу цели 152 вольфрамовых поражающих элементов.

— GDF-007 – аналог предыдущей версии, но созданный на базе GDF-005.

^{Пушка КDC на станке GDF 005 с зарядным устройством}

С выходом на рынок вышеперечисленных установок в 80-е годы продажи пушек KD резко выросли, общее количество проданных установок превысило 2 тыс. экземпляров, поступивших на вооружение в три десятка стран. Наибольшее количество поступило на вооружение пакистанской армии – 780 установок GDF-005, значительные количества также были куплены Саудовской Аравией (128 установок GDF-005) и ЮАР (102 GDF-002 и  48 GDF-005) Лицензионный выпуск установок GDF-002 осуществлялся в Китае и Турции.

В середине 70-х на базе пушки KDA была разработана версия KDE, в которой ударно-спусковой механизм был заменен на электрозапальный. Причем частота разрядов, воспламеняющих электрозапальную втулку патрона, не была связана с кинематикой орудия и позволяла регулировать темп стрельбы в широком диапазоне. Данная модернизация проводилась по аналогии с 20-мм автоматом КАЕ и была призвана расширить сферу применения 35-мм автоматов Эрликон под установку на бронетехнику, для которой высокий темп стрельбы подчас был неудобен. В пушке KDE, как и в 20-мм КАЕ был введен переводчик огня на три режима стрельбы – одиночные выстрелы, очередь 200 выстр/мин и максимальный 550 выстр/мин. Питание могло осуществляться как из стандартных лент, так и из двух вновь разработанных 17 зарядных магазинов-улиток, располагавшихся с двух сторон приемника. Учитывая способность пушек серии KD вести огонь с подачей патронов с любой стороны, использование двух магазинов было очень удобно.

Впрочем, пушка KDE несколько запоздала в своем появлении, и не пользовалась столь большой популярностью, чем ее более старые модели.

_{35-мм пушка KDE}

Во второй половине 80-х лицензию на ее производство закупили лишь японцы для своей новой БМП Тип 89 IFV.

Как уже отмечалось выше, распространение 35-мм Эрликонов было достаточно широко, они до сих пор активно эксплуатируются в десятках стран мира. Наиболее яркой страницей в их истории стала скоротечная англо-аргентинская война 1982 года за Фольклендские острова. Расчетам аргентинских Эрликонов удалось завалить два английских Харриера, к которым, впрочем, надо добавить и два собственных самолета – Скайхок и Мираж-III, уничтоженных «дружественным» огнем тех же Эрликонов. По окончании конфликта 15 аргентинских установок GDF-002 достались англичанам в качестве трофеев. На их базе в 1985 году  британцы сформировали новую часть ПВО для защиты базы раннего предупреждения «Нимрод» в Уоддингтоне, Линкольншир.

_{35-мм автомат KDF — поздняя немецкая переработка серии KD фирмы Рейнметалл}

25-мм автомат KBA/KBB

Во второй половине 60-х годов в номенклатуре ассортимента продукции компании Эрликон-Бюрле был выявлен определенный пробел. Основная коммерческая деятельность компании строилась вокруг экспортных продаж легкого и скорострельного 20-мм автомата КАА и мощного, но тяжелого и габаритного 35-мм KDA. К тому времени стало очевидным, что 20-мм калибр перестает быть актуальным ввиду малой поражающей способности, не смотря на великолепные качества вышеупомянутого шедевра КАА. В то же время 35-мм автомат, массой более полутонны, подчас оказывался избыточно мощным. Неумолимые законы рынка требовали систему промежуточной мощности.

_{25-мм автомат KBA}

Надо сказать, что президент фирмы Эрликон, Дитер Бюрле, возглавивший компанию после смерти отца, Эмиля Бюрле, старался развивать свою фирму не только путем собственных разработок, но и активно используя технические решения других оружейных компаний. Причем, в этом вопросе использовались все средства, от вполне легальной покупки лицензий и ведущих технических специалистов, до осознанного разорения конкурентов и тривиального промышленного шпионажа.

На рубеже 1964-65 годов из США просочилась информация о старте амбициозной программы «Бушмастер» по созданию малокалиберных автоматов для вооружения перспективных БМП американской армии. Итогом этой программы стало создание целой серии автоматических пушек с внешним приводом автоматики калибром от 25 до 40 мм, получивших общее собственное название «Бушмастер». Но это будет много позже. На момент середины 60-х американцы находились еще в стадии поиска решений реализации задачи получения легкой скорострельной и компактной системы.

На ранней стадии американских изысканий одной из компаний, занимавшейся разработками автоматических пушек программы Бушмастер, была фирма TRW Inc.( Thompson Ramo Wooldridge), где под руководством инженера Юджина Стонера, автора знаменитой винтовки М16, была разработана 25-мм автоматическая пушка под внутрифирменным обозначением TRW модель 6425, достаточно ординарной системы с газоотводной автоматикой и запиранием канала ствола поворотным затвором. TRW модель 6425 во многом напоминала сильно увеличенную винтовку М16, разработанную вокруг экспериментального патрона 25х137 мм. На настоящее время точных данных об этой системе нет, видимо потому, что она рассматривается лишь в контексте разработки Эрликона, глава которого выкупил патент на американскую разработку в 1967 году. На этом можно было бы поставить жирную точку, ибо, по сути, преемственность с американским прототипом у швейцарской пушки, серии КВ на этом  практически заканчилась.  По мере переработки американской конструкции TRW от нее остался, пожалуй, только изначально заложенный патрон 25х137 мм и метод блокировки патронника поворотом затвора,  что было для разработок Эрликона в новинку, более ранние системы имели продольно-скользящие затворы с блокировкой боевыми упорами. Примененный Стонером классический газоотводный привод автоматики пушки TRW модель 6425 также подвергся глобальным изменениям. В пушке Эрликон, получившей обозначение КВА (где  К- kanone; В- калибр 25 мм, А – модель конструкции в данном калибре) были скомбинированы несколько принципов. Газоотводный привод с коротким ходом поршня использовался для разблокировки затвора и его поворота, далее откат работал по принципу полусвободного затвора, кроме того, был также применен подвижный ствол с величиной отката 34 мм, хотя, в отличие от более ранних систем Эрликона КАА и KDA, подвижный ствол не участвовал в работе автоматики пушки, а использовался лишь для гашения отдачи системы.  Характерной особенностью конструкции КВА было использование двух вертикально расположенных приемников. В левый подача ленты осуществлялась сверху с выбросом гильз и звеньев рассыпной ленты вниз, в правый, наоборот, снизу вверх.  Принцип двойной подачи боеприпасов на пушках Эрликон был реализован и ранее, на предыдущих проектах КАА и KDA, в которых с обеих сторон единственного приемника устанавливалось два патронных ящика. Но тогда такое решение было вызвано скорее желанием увеличить возимый боекомплект орудия и применение той или иной подачи патронов было возможно лишь после окончания боекомплекта одного ящика и смены направления подачи. В 25-мм пушке КВА цель была другая – применение в каждом из приемников своей номенклатуры боеприпасов. С обеих сторон орудия могли быть установлены патронные ящики с разными типами боеприпасов, например бронебойные и фугасные, и каждая из лент была уже заранее дослана в приемник. Стрелку лишь оставалось в зависимости от задачи дослать в патронник патрон из той или иной ленты,   используя устройство мгновенного выбора боеприпаса, представляющее собой пневмораспределитель, управляющий двумя пневмоцилиндрами зарядки на каждый из приемников. Заложенный в пушке принцип стрельбы с открытого затвора, сокращал время смены работы с того или иного приемника.

_{25-мм опытная пушка TRW model 6425}

В пушке КВА традиционно для конструкций Эрликона, использовался быстросменный ствол длиной 2173 мм, имеющий 18 правосторонних нарезов. Общая длина орудия составляла 2803 мм, а масса тела орудия не превышала 112 кг. В казенной части штатно располагались две складные ручки. Пушка изначально проектировалась под электровоспламенение и предполагала две модификации — КВА-А и КВА-В.
Автоматика пушки КВА-А позволяла вести огонь только очередями с технической скорострельностью 570 выстр/мин. КВА-В имела селективный режим стрельбы – одиночный полуавтоматический, медленный, до 200 выстр/мин и максимальный, 570 выстр/мин. Несколько позднее был разработан вариант КВА-С, в которой в работе автоматики участвовал также и подвижный ствол, оснащенный рычажным ускорителем стрельбы, благодаря которому максимальная скорострельность была повышена до 600 выстр/мин.

 Используемый в пушке патрон 25×137 мм, оказался очень удачным и независимо от собственно разработки Эрликона, был принят за стандарт НАТО, позднее используясь во многих НАТО-вских системах. В номенклатуру боеприпасов пушку КВА входили фугасно-зажигательно-трассирующие снаряды массой 180 грамма с начальной скоростью 1100 м/с, бронебойно-трассирующие массой 142 грамма с начальной скоростью 1345 м/с, а также полубронебойные, бронебойно-зажигательные и практические.

Разработка пушки КВА велась в течение 22 месяцев. Испытания ее проходили с февраля 1970 года до конца 1973, когда она впервые появилась в каталогах фирмы Эрликон по цене $42 600 за пушку. Активно испытывалась швейцарская пушка в США в рамках вышеупомянутой программы Бушмастер, но в итоге американцы отказались от нее в пользу отечественной разработки фирмы Хьюз M242 под тот же патрон, системы с приводом работы затвора от внешнего генератора через цепную передачу. Такой выбор американцев можно поставить в один ряд с выбором обывателя дешевых электронных часов вместо престижных  швейцарских механических. Пушка Эрликон была классикой, хотя и безотказной, надежной, но одновременно являлась дорогим брендом, в то же время американский Бушмастер M242 не смотря на необходимость помимо собственно орудия возить с собой еще и генератор с приводом, отличала предельная простота конструкции и на 15% меньшая цена. И, что немаловажно, регулируя мощность привода, в ней можно было получить практически любой темп стрельбы от 200 до 500 выстр/мин.

Тем не менее, традиционно агрессивная реклама новых разработок Эрликона, сделала свое дело.

Рекламный проспект фирмы в отношении пушки КВА описывал новое оружие буквально следующими эпитетами:

— Максимально возможная скорострельность.

— Максимально возможная огневая мощь на единицу веса оружия

— Способность вести огонь в любых условиях

— Возможность монтажа оружия на любых установках, как подвижных, так и стационарных.

— Простая и ремонтопригодная конструкция хорошо известного бренда.

— Максимальная тактическая гибкость системы за счет возможности использования двух типов боеприпасов.

— Эксплуатационная безопасность оружия.

Как и в случае с другими «Эрликоновскими» системами для пушек КВА был разработан целый ряд установок для разных случаев жизни и бюджета потенциального покупателя:

— GBD-AOA – подвижная турель с ручным управлением для монтажа пушки КВА-А на бронетранспортерах, главным образом, широко популярного в мире американского М113.

— GBF-AOA «Diana» — спаренная зенитная установка под две пушки КВА-А на двухосном шасси с закрытой кабиной оператора.

— GBI-A01 – морская ручная турель

— GBD-B20 подвижная дистанционно-управляемая турель кругового обстрела для установки на бронетехнику

— GBD-COA аналог предыдущей версии, отличался в деталях.

_{25 мм пушка KBA на станке GBD-B20}

В 1974 году, когда первые серийные пушки КВА начали сходить с конвейера, на Эрликоне была начата разработка 25-мм пушки КВВ, концептуально повторяющей предыдущий проект, но использующей более мощный патрон, известный как 25×184 мм (патрон также обозначался 25х181 мм, а реальная длина гильзы его «плавала» в пределах от 174 мм у фугасного снаряда до 181 у бронебойного подкалиберного) и более длинный 2427-мм ствол. Также несколько отличалась схема двойной подачи патронов. На КВВ оба приемника располагались зеркально с подачей обеих лент сверху вниз (на КВА одна лента подавалась сверху вниз, другая снизу вверх). Также версия КВА имела некоторые конструктивные отличия в затворе. Также имел селективный режим стрельбы, допускавший ведение огня одиночными выстрелами, медленный режим – до 200 выстр/мин, а вот максимальная скорострельность была выше, до 800 выстр/мин. Но в целом, обе пушки были идентичны.

Пушка КВВ изначально предполагалась как несколько более мощное средство ПВО, предлагаясь  по цене $43 400. Ее баллистические данные практически не отличались от пушки КВА, что было связано с использованием более тяжелого снаряда. Бронебойно-зажигательный 230-граммовый снаряд, содержащий 20 граммов гексала покидал ствол со скоростью 1160 м/с, бронебойные подкалиберные снаряды разной конструкции имели массу от 156 до 190 граммов и начальную скорость от 1270 до 1285 м/с, а противоракетные кассетные с разделяющимися поражающими элементами – до 1480 м/с.

_{25 мм пушка КВВ}

Под пушку КВВ также были разработаны ряд установок:

— GBM-B1Z «Sea Zenith» — морская счетверенная установка с радиолокационным управлением

— GBF-ВOВ «Diana» — спаренная зенитная установка на двухосном шасси с закрытой кабиной оператора, аналог GBF-AOA «Diana» с  установкой двух пушек КВВ вместо КВА.

_{Спаренная зенитеная усановка GBF-ВOВ «Diana» под 2 пушки КВВ}

^{Счетверенная установка GBM-B1Z «Sea Zenith»}

Наиболее интересным проектом на базе пушки КВВ стала система ILTIS, появившаяся на рынке вооружений в 1980 году. Эрликон позиционировал систему ILTIS как универсальное пехотное оружие для борьбы с легко-бронированными целями, способное заменить широко распространенный полудюймовый пулемет Браунинг. Не смотря на значительно более высокую массу системы – 240 кг, ILTIS легко разбиралась на компоненты, которые в отдельности были доступны по массе для переноса одним человеком. ILTIS монтировался на легком алюминиевом четырехногом станке, оснащался оптикой и вставляемыми с боков двумя коробчатыми магазинами по 15 патронов. Впрочем, использование стандартной ленточной подачи также было допустимо.

_{25мм пехотная система  ILTIS на базе пушки KBB}

Продажи 25-мм систем стартовали во второй половине 70-х годов. Пушка КВА используется в итальянской БМП «Dardo», 4 таких пушки стоят на итальянской же ЗСУ «SIDAM».  Для итальянского флота выпускались одинарные установки фирмы Oto-Melara с пушками КВА. Лицензионное производство пушек КВА было развернуто в Японии для вооружения разведывательной машины Тип 87 и в Англии вместе с морской турелью GBI-A01. В Турции используется счетверенная морская турель «Sea Zenith» с пушками КВВ.

^{Итальянская морская установка Oto-Melara/Oerlikon KBA 25/80}

Кроме того, 25-мм Эрликоны используются армиями Бельгии, Дании, Колумбии, Кении, Малайзия, Нидерландов, Норвегия, Филиппин, Саудовской Аравия и Венесуэлы. Наибольшей популярностью пользуются пушки КВА, которых на момент 2003 года продано 3084 штук, не считая выпущенных по лицензии,  значительно меньшей популярностью пользуется пушка КВВ, которой продано лишь 364 штуки.

К концу прошедшего столетия компания Эрликон-Бюрле стала испытывать материальные трудности. Конкурировать на рынке вооружений, который в мире был поделен главным образом между американскими и советскими оружейными брендами, становилось все труднее. В 1990 году глава компании Дитер Бюрле, руководивший семейным оружейным бизнесом 34 года, ушел в отставку. А в 2000 году активы Эрликона были приобретены другим оружейным концерном Рейнметалл. Впрочем, немцы, сохранили всемирно известный бренд, продолжая выпуск оружия швейцарской разработки под именем Эрликон. Вряд ли это было данью уважения, скорее маркетинговым ходом, но факт остается фактом, пушки Эрликон выпускаются, продаются и эксплуатируются до сих пор и, видимо, еще долго будут востребованы в мире…

_{Патроны пушек Эрликон:}

_{20х128; 25х137; 25х184; 35х228}
