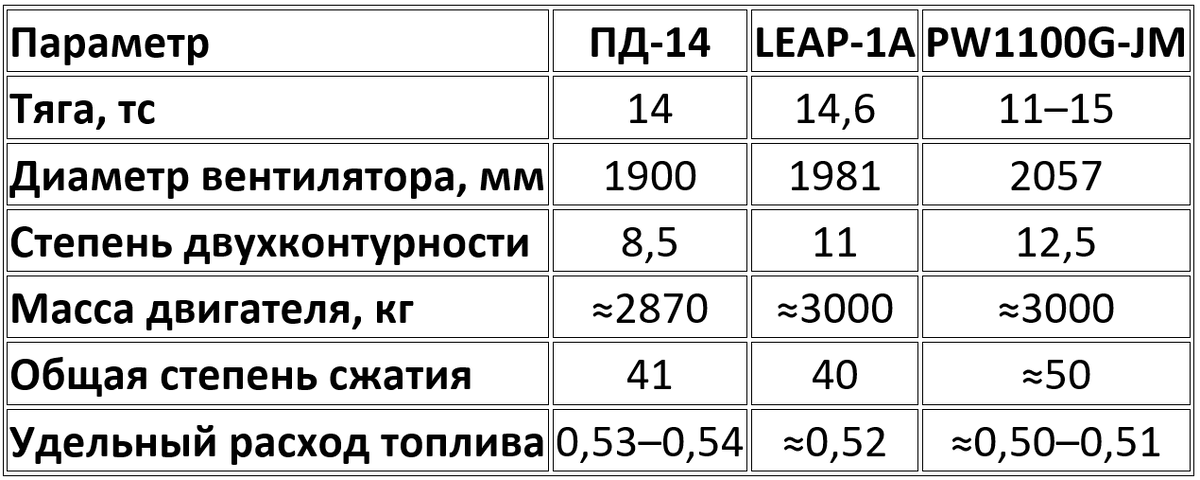

Если поставить рядом три двигателя одного класса — американский Pratt & Whitney PW1400G, франко-американский CFM LEAP-1 и российский ПД-14, — то даже человек, далёкий от авиации, заметит любопытную деталь. Российский мотор выглядит заметно «стройнее» своих конкурентов. Диаметр вентилятора ПД-14 составляет 1900 мм — это самый маленький показатель среди всех современных двигателей для узкофюзеляжных магистральных самолётов нового поколения. У PW1100G/1400G семейства GTF диаметр вентилятора достигает 2057 мм, у LEAP-1A — около 1980 мм.
В эпоху, когда весь мировой авиапром словно соревнуется, у кого вентилятор больше, а степень двухконтурности выше, российские конструкторы из пермского «ОДК-Авиадвигатель» сознательно пошли против течения. И это было не отставание и не вынужденная мера, а холодный инженерный расчёт — компромисс, который в итоге изменил правила игры для всей российской авиационной отрасли. Попробуем разобраться, почему.
Гонка за двухконтурностью: куда бежит весь мир
Чтобы понять суть решения пермяков, нужно сначала понять логику их конкурентов. Главный показатель экономичности современного турбовентиляторного двигателя — степень двухконтурности, то есть отношение массы воздуха, проходящего через наружный контур (мимо газогенератора), к массе воздуха, идущего через сам газогенератор.
Физика здесь проста: чем больше воздуха разгоняется до относительно небольшой скорости широким вентилятором, тем выше тяговый КПД и ниже удельный расход топлива. Именно поэтому мировые производители десятилетиями наращивают диаметр вентилятора и степень двухконтурности. У двигателей предыдущего поколения — CFM56 и V2500 — степень двухконтурности составляла 5–6. У LEAP-1 она достигла 11, а у PW1100G с его редукторным приводом вентилятора — и вовсе 12,5.
Pratt & Whitney ради этого пошла на революционный шаг: установила между турбиной и вентилятором понижающий редуктор, позволивший вентилятору вращаться медленно (что хорошо для его КПД и шума), а турбине — быстро (что хорошо для её эффективности и компактности). CFM International в LEAP сделала ставку на композитные лопатки вентилятора и предельное совершенствование классической схемы.
На этом фоне ПД-14 с его степенью двухконтурности 8,5 и вентилятором диаметром 1900 мм выглядит консервативно. Но за этим консерватизмом скрывается глубокая стратегия.
Цена большого вентилятора: о чём молчат рекламные буклеты
Большой вентилятор и высокая двухконтурность дают экономию топлива — это правда. Но у этой медали есть и обратная сторона, о которой производители предпочитают не распространяться в пресс-релизах.
Во-первых, большой вентилятор — это большая и тяжёлая мотогондола. Растёт её лобовое сопротивление, которое «съедает» часть топливной экономии. Растёт масса всей силовой установки, что также отнимает часть выигрыша. Проектировщику самолёта приходится удлинять стойки шасси, чтобы обеспечить клиренс между гондолой и полосой, — это дополнительный вес и стоимость конструкции.
Во-вторых, редукторная схема, за счёт которой Pratt & Whitney добилась рекордной двухконтурности, оказалась источником серьёзнейших эксплуатационных проблем. Первые годы эксплуатации семейства GTF сопровождались чередой отказов, массовыми досрочными съёмами двигателей с крыла, многомесячными очередями на ремонт и скандалом с порошковой металлургией дисков, из-за которого сотни самолётов A320neo и A220 месяцами простаивали на земле. Авиакомпании по всему миру понесли миллиардные убытки.
В-третьих, чем выше двухконтурность, тем чувствительнее двигатель к боковому ветру, тем сложнее обеспечить устойчивую работу вентилятора на всех режимах и тем труднее реверсирование тяги.
Иными словами, «бумажная» экономия в 1–2 процента топлива на практике может обернуться такими эксплуатационными издержками, что весь выигрыш растворится без следа.
Русский путь: почему Пермь выбрала золотую середину
Конструкторы «ОДК-Авиадвигатель» под руководством Александра Иноземцева прекрасно знали обо всех мировых трендах. Более того, редукторная схема в Перми изучалась и рассматривалась. Но для ПД-14 была сознательно выбрана классическая безредукторная схема с прямым приводом вентилятора и умеренной степенью двухконтурности 8,5.
Логика этого выбора складывалась из нескольких слагаемых.
Первое — риски. ПД-14 создавался как первый полностью российский гражданский двигатель нового поколения, разрабатываемый после долгого перерыва в отрасли. Взваливать на программу ещё и революционный редуктор — узел, который даже у Pratt & Whitney с её вековым опытом вызвал колоссальные проблемы, — было бы авантюрой. Классическая схема с прямым приводом отработана десятилетиями и предсказуема.
Второе — весовая и аэродинамическая дисциплина. Умеренный вентилятор диаметром 1900 мм позволил получить компактную и относительно лёгкую мотогондолу, которая органично вписалась под крыло МС-21 без экзотических решений с удлинением шасси. Меньше мидель — меньше сопротивление. Меньше масса — больше полезной нагрузки.
Третье — компенсация за счёт газогенератора. Проигрывая конкурентам в двухконтурности, ПД-14 отыгрывает значительную часть отставания благодаря высокоэффективному газогенератору с высоконапорным компрессором, современной камере сгорания с низкой эмиссией и продвинутым технологиям: полым титановым широкохордным лопаткам вентилятора, монокристаллическим лопаткам турбины с перспективными системами охлаждения, звукопоглощающим конструкциям из композитов. В двигателе применены мотогондола из отечественных композиционных материалов и целый ряд новых российских сплавов.
Четвёртое — ремонтопригодность и стоимость жизненного цикла. Простая и понятная конструкция без редуктора означает меньше потенциальных точек отказа, более дешёвое обслуживание и предсказуемый ресурс. Для авиакомпаний, которые считают деньги за весь срок службы, а не только расход керосина, это серьёзный аргумент.
Что получилось в итоге: цифры и факты
Результат этого компромисса выглядит убедительно. По удельному расходу топлива ПД-14 уступает редукторному PW1400G лишь на считаные проценты, но при этом обещает заметно более высокую надёжность, меньшую стоимость обслуживания и полную независимость от иностранных поставщиков.

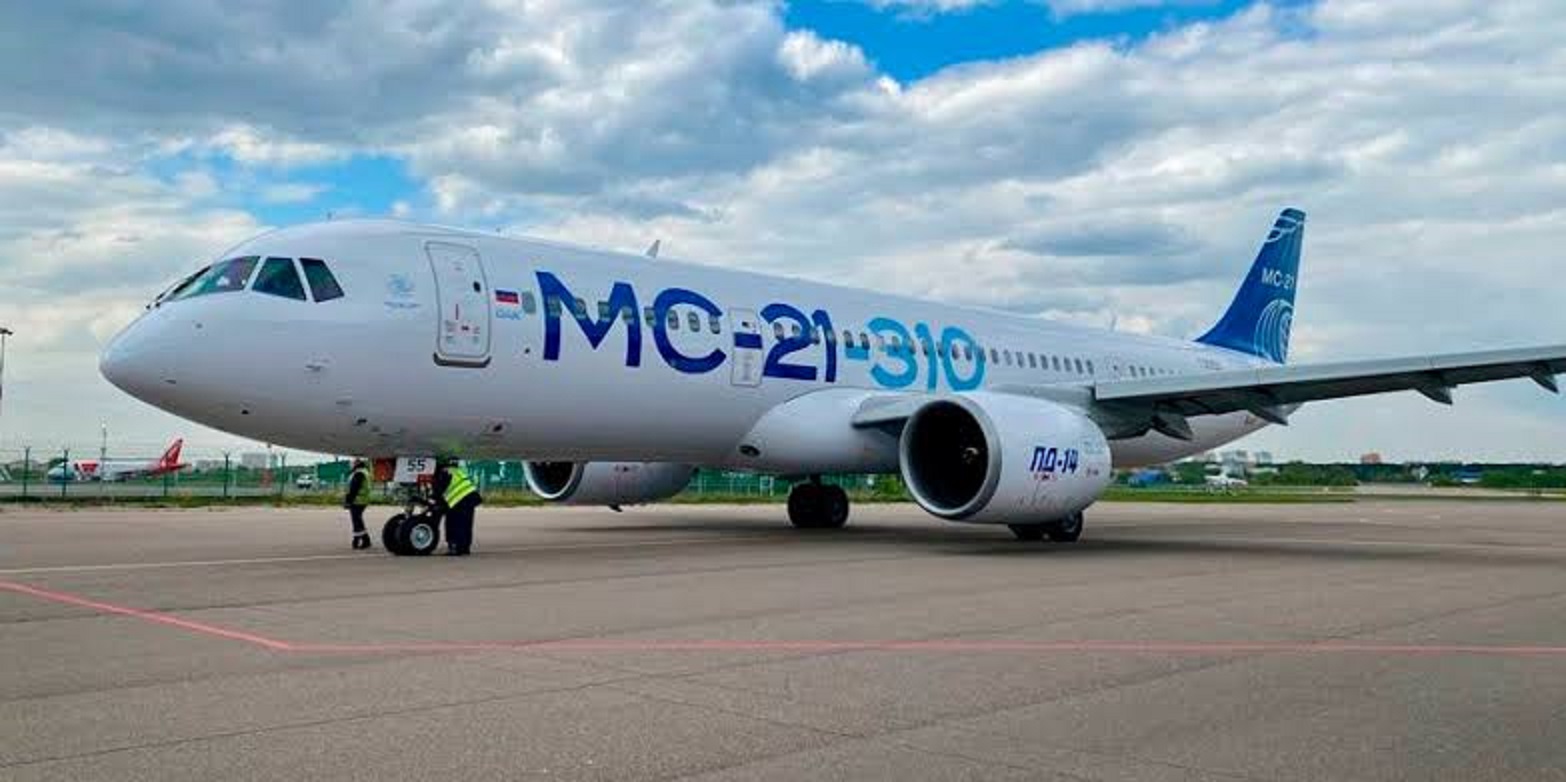

ПД-14 стал первым за десятилетия российским гражданским авиадвигателем, сертифицированным Росавиацией (сертификат типа получен в 2018 году), а в 2021 году программа прошла этап одобрения главных изменений. Двигатель успешно летал на летающей лаборатории Ил-76ЛЛ, а затем и на опытных МС-21-310, подтвердив заявленные характеристики.

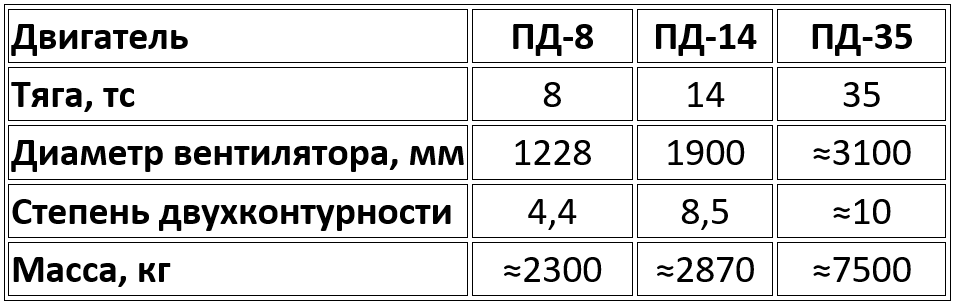

Немаловажно и то, что на базе газогенератора ПД-14 разворачивается целое семейство: промышленные газотурбинные установки ГТУ-12/16ПГ, вертолётный ПД-8В в перспективе, а главное — накопленные компетенции легли в основу программы ПД-35, двигателя сверхбольшой тяги. Умеренный, надёжный, технологичный ПД-14 стал фундаментом возрождения всей отрасли.
Тактико-технические характеристики ПД-14
- Тип: двухконтурный турбовентиляторный двигатель без редуктора
- Разработчик: АО «ОДК-Авиадвигатель» (Пермь)
- Производитель: АО «ОДК-Пермские моторы»
- Тяга на взлётном режиме: 14 000 кгс
- Диаметр вентилятора: 1900 мм
- Степень двухконтурности: 8,5
- Суммарная степень повышения давления: около 41
- Количество лопаток вентилятора: 18 (полые титановые широкохордные)
- Компрессор: 3 ступени низкого давления + 8 ступеней высокого давления
- Турбина: 2 ступени высокого давления + 6 ступеней низкого давления
- Камера сгорания: малоэмиссионная кольцевая
- Снижение удельного расхода топлива: на 10–15% по сравнению с двигателями предыдущего поколения
- Эмиссия и шум: с запасом соответствуют перспективным нормам ICAO
- Применение: магистральный самолёт МС-21-310
- Сертификация: сертификат типа Росавиации, 2018 год
Заключение: мудрость умеренности
История ПД-14 — это редкий в современной технике пример, когда отказ от погони за рекордами оказался стратегически верным ходом. Пока конкуренты боролись с «детскими болезнями» своих революционных конструкций, теряя миллиарды на ремонтах и простоях клиентских флотов, российский двигатель спокойно прошёл испытания, сертификацию и вышел в серию — без сенсаций, но и без провалов.
Самый маленький в классе вентилятор ПД-14 — это не признак технологической скромности. Это осознанный компромисс между экономичностью, надёжностью, массой, стоимостью и рисками — компромисс, просчитанный на десятилетия вперёд. И именно он дал России то, чего у неё не было со времён СССР: собственный современный гражданский авиадвигатель мирового уровня и школу, способную создавать следующие поколения моторов.
Иногда, чтобы изменить игру, не нужно делать самый большой вентилятор. Достаточно сделать самый правильный.
