Полибо́л (πολύβολος) : «пулемет древности»
Полибо́л (πολύβολος) — это вершина античной инженерной мысли, созданная в III веке до н.э. Дионисием Александрийским. Это устройство по праву называют «пулеметом древности», так как оно могло вести непрерывную стрельбу стрелами.
Главным сердцем этой машины был первый в истории человечества цепной привод, который удивительно точно предвосхитил устройство современной велосипедной цепи.

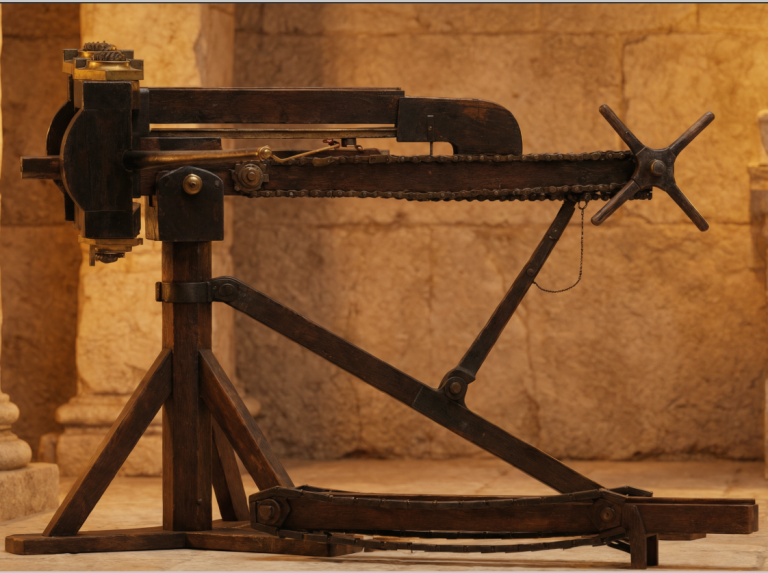

Устройство цепного механизма полибола
В отличие от обычной баллисты, где воинам приходилось вручную натягивать тетиву, закладывать стрелу и нажимать на спуск, в полиболе все эти действия совершались одним непрерывным вращением ворота благодаря оригинальной механической схеме.
text
[ МАГАЗИН СО СТРЕЛАМИ ]
| (гравитационная подача)
v
[ Замкнутая цепь ] ===> [ Подвижная каретка (Взвод / Спуск) ]
^
| (вращение ворота)
( Ведущая шестерня )
Используйте код с осторожностью.
Механизм состоял из трех ключевых элементов:
1. Две замкнутые цепи: Они располагались по бокам деревянного желоба (ложа) орудия. Цепи были натянуты между двумя валами — ведущим (у рук оператора) и ведомым (у передней части оружия).
2. Зубчатые колеса (шестерни): Валы имели деревянные или бронзовые колеса с зубьями, которые идеально попадали в пазы цепи.
3. Подвижный челнок (каретка): Он крепился к цепям и двигался по желобу вперед и назад. На челноке был установлен автоматический зацеп («захват») для тетивы.
Как древние инженеры скопировали «велосипедную» логику?
Современная велосипедная цепь состоит из чередующихся внутренних и внешних звеньев, соединенных штифтами (пинами) и роликами. Древнегреческая цепь была устроена принципиально так же, но с поправкой на материалы:
• Звенья: Они изготавливались из прочных кованых железных пластин (полос). Каждое звено имело форму вытянутого прямоугольника или овала с отверстиями по краям.
• Соединение (оси): Пластины накладывались друг на друга внахлест и соединялись поперечными железными штифтами (заклепками).
• Зацепление: Зубья деревянной или бронзовой шестерни полибола не просто цеплялись за края, а входили внутрь прямоугольного окна звена, толкая штифт. Это абсолютно тот же принцип, по которому звездочка велосипеда приводит в движение цепь.
Чтобы цепь не растягивалась под колоссальным давлением тетивы, греческие кузнецы подгоняли длину каждого звена вручную с точностью до миллиметра.
Цикл работы: Автоматизация в четыре шага
Когда оператор непрерывно крутил ворот назад-вперед, цепной привод выполнял полный цикл стрельбы:
1. Захват тетивы: Каретка, приводимая в движение цепью, доходила до крайнего переднего положения. Специальный подпружиненный зуб на каретке автоматически защелкивался на тетиве.
2. Взвод (натяжение): Оператор продолжал крутить ворот, цепь тянула каретку назад, а вместе с ней — тетиву. Торсионные пучки (скрученные канаты из сухожилий) накапливали энергию.
3. Подача снаряда: В тот момент, когда тетива была максимально натянута, каретка проходила под магазином (вертикальным ящиком со стрелами). Под действием силы тяжести нижняя стрела сама падала в желоб перед тетивой.
4. Выстрел: На финишном отрезке движения назад каретка натыкалась на специальный клиновидный выступ на ложе оружия. Этот выступ приподнимал зацеп, тетива освобождалась и с силой выталкивала стрелу.
Оператор продолжал крутить ворот, цепь возвращала каретку вперед, и цикл повторялся.

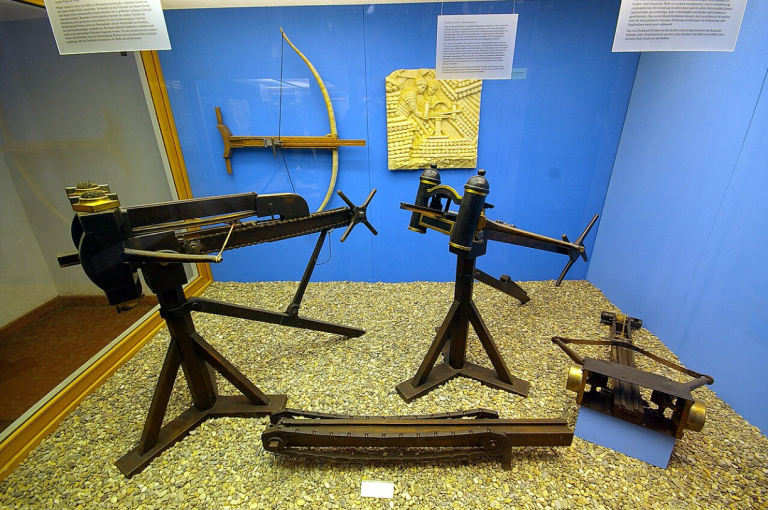

Древняя механическая артиллерия в музее крепости Заальбург[англ.], Германия; слева: полиболы реконструированы немецким инженером Эрвином Шраммом (1856—1935)
Почему эта гениальная технология не изменила мир тогда?
Полиболы не стали массовым оружием древности по нескольким причинам:
• Сложность обслуживания: Если рвалось хотя бы одно звено цепи или стачивался зуб шестерни, «пулемет» превращался в груду бесполезного дерева и железа. В полевых условиях починить его было почти невозможно.
• Проблема трения: Из-за отсутствия жидких нефтепродуктов (использовалось только быстро высыхающее животное сало) железная цепь быстро истирала деревянные направляющие.
• Отсутствие тактической необходимости: Полиболы обладали великолепной скорострельностью, но меньшей мощностью, чем обычные баллисты.
Они идеально подходили для скашивания пехоты на стенах, но были бесполезны для разрушения самих стен.
Тем не менее, полибол Дионисия доказал, что уже в III веке до нашей эры человечество обладало теоретической базой для создания сложной автоматики и цепных передач.
источник : Так рухнули стены — древнегреческий пулемёт, опережавший своё время — Mononews.gr
