Идея ленточной пилы проста: бесконечная стальная лента с зубьями натянута на два шкива и движется в одну сторону. Сама идея старше большинства станков, которыми мы пользуемся: патент на ленточную пилу получил англичанин Уильям Ньюберри ещё в 1809 году. Но от патента до станка, который режет металлический пруток, прошёл почти век.
Архивное фото: стенд с пилами и полотнами Gebrüder Honsberg, Ремшайд (фото: stankotorg.ru)
Почему не сразу.
Ленте приходится постоянно изгибаться на шкивах, а зубьям — резать твёрдый материал. Для металла нужна лента одновременно гибкая и с твёрдыми зубьями, а у одной и той же стали эти свойства мешают друг другу: чем твёрже, тем более хрупкая. Ленточнопильные станки по металлу появились к концу XIX века, но полотно из одной стали так и оставалось компромиссом между гибкостью и твёрдостью.
Биметалл: две стали в одной ленте.
Решение пришло в середине XX века — биметаллическое полотно. Основа из пружинной стали многократно гнётся на шкивах, а к ней приварена узкая кромка из быстрорежущей стали, из которой и нарезают зубья. Буквы и цифры в маркировке (M42, M51) обозначают как раз марку быстрорежущей стали кромки — от неё зависят твёрдость, теплостойкость и цена полотна.

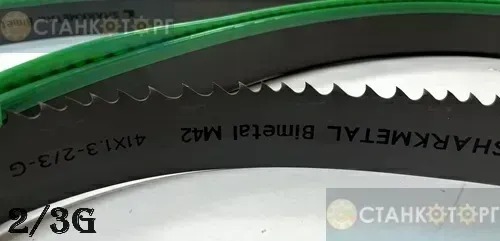

Биметаллическое полотно M42 41×1,3 мм: зубья нарезаны на кромке из быстрорежущей стали (фото: stankotorg.ru)
Сегодня этих марок несколько, и логика выбора выглядит так:
— M42 — конструкционные стали и цветные металлы, повседневная работа;
— M51 — нержавейка, инструментальные и легированные стали, тяжёлые режимы;
— M71 — кромка из порошковой стали твёрдостью около 70 HRC: титан, никелевые и жаропрочные сплавы, на которых даже M51 быстро садится;
— TCT, полотна с твердосплавными зубьями, — для абразивных и очень твёрдых материалов.
Что изменилось в самих станках.
Принцип остался тем же — лента на двух шкивах, — но вокруг него выросла механика. Сегодня есть маятниковые станки с поворотной рамой для резов под углом и колонные машины для крупного сечения с полотнами шириной 41 мм и больше. Натяжение на многих станках задают по манометру или тензометру — цифрой (ориентир для промышленных полотен по металлу — 250–280 Н/мм²), а не «на слух». Насос СОЖ подаёт эмульсию прямо в зону реза. Каждый станок теперь рассчитан на одну ширину полотна — её задают шкивы и направляющие.

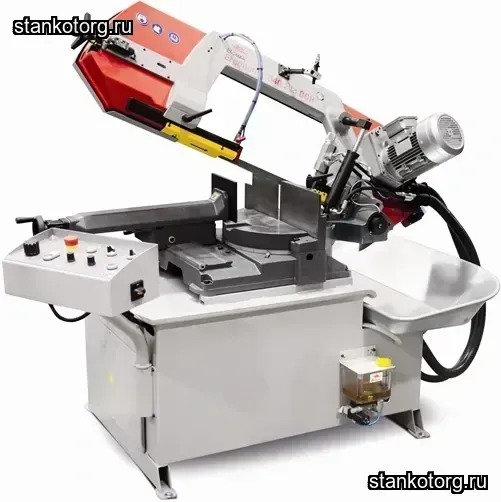

Современный ленточнопильный станок по металлу с поворотной рамой (фото: stankotorg.ru)
Как сейчас выбирают ленточнопильный станок по металлу — под какие сечения, с какой рамой и каким натяжением — мы разобрали в отдельном руководстве.
