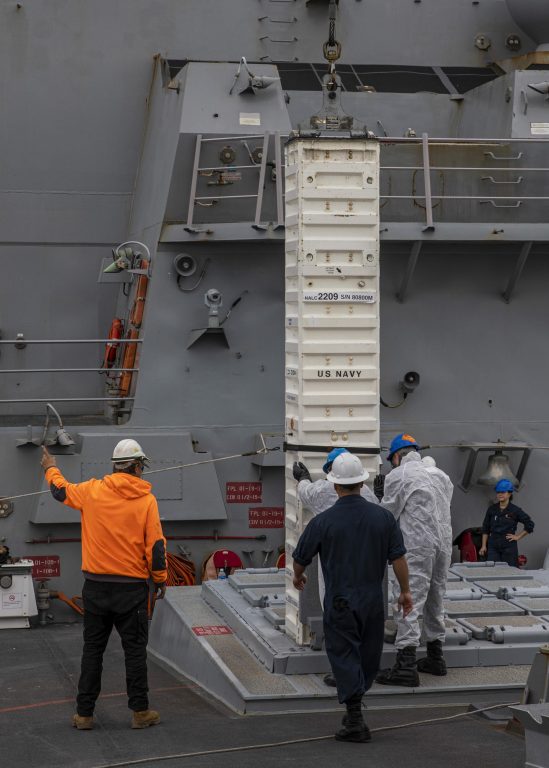

В предыдущей части был проведён сравнительный анализ, по итогам которого в качестве перспективной была выбрана УВП с шагом 0,8 м. Теперь интересно рассмотреть, какие боеприпасы для неё доступны. Начать стоит с универсального ТПК, который будет защищать их от внешних воздействий. Американская УВП Mk 41 использует контейнеры Mk 14 длиной 6,7 м и сечением 0,635 × 0,635 м. Есть и другие, но сейчас они для нас не так интересны.
Таким образом, для проектной УВП с шагом 0,8 м можно взять цилиндрический ТПК внешним диаметром 0,635 м, рассчитанный как минимум на ракеты калибра 533 мм. Это даст совместимость с торпедными аппаратами ПЛ. Длину ТПК примем равной 6,7 м. Непосредственно для ракеты доступно 6,2 м, ещё 0,5 м зарезервировано для стартового ускорителя.
Крылатая ракета

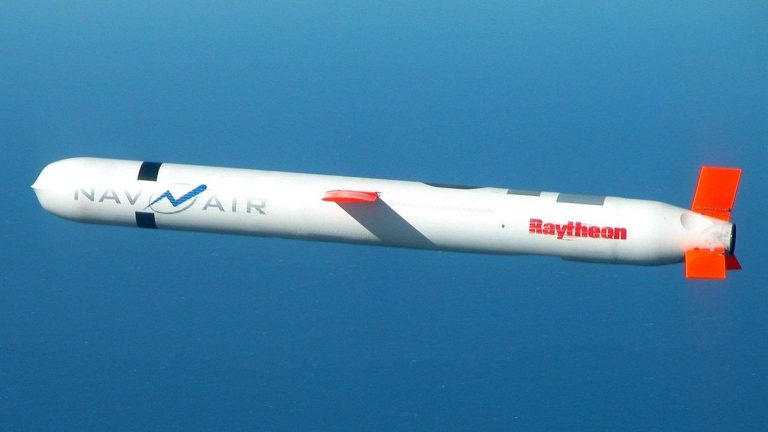

Для ударов по наземным объектам проектная УВП рассчитана на ракету класса Tomahawk/«Калибр». Оба семейства находятся в удобном для установки размерном классе: диаметр порядка 533 мм, длина около 6,2 м, стартовая масса примерно 1,5–1,8 т. Именно этот класс оружия во многом определяет минимально разумный диаметр универсального ТПК.
Противолодочная ракета

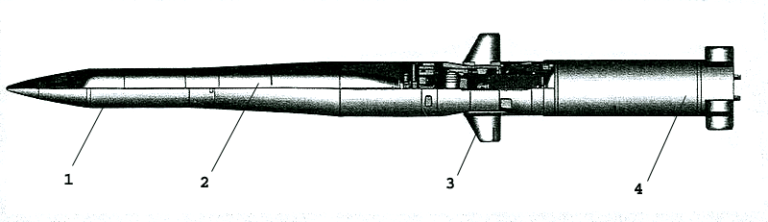

В качестве прототипа ПЛУР берём 91РТЭ2 длиной 6,2 м, массой 1200 кг и дальностью 40 км, несущую скоростную противолодочную ракету АПР-3МЭ или самонаводящуюся малогабаритную торпеду МПТ-1УМЭ.
Зенитные управляемые ракеты

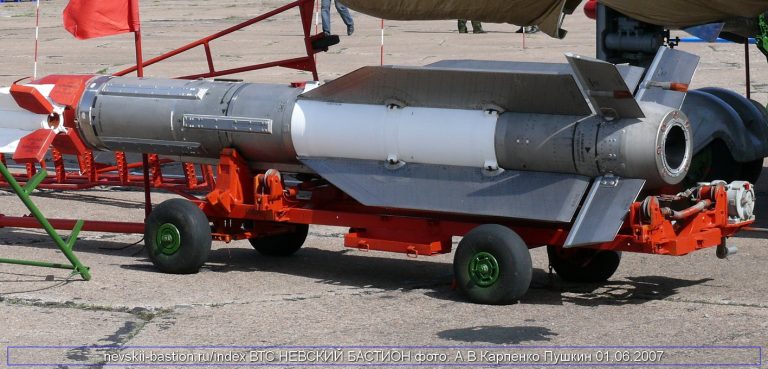

Тут ситуация гораздо интереснее. Удлинённый и немного увеличенный в диаметре ТПК открывает возможность использования двухступенчатой ракеты. При этом можно повторить американский опыт с SM-2ER и SM-6. В качестве маршевой ступени можно использовать ракету класса Р-37М/9М317М. Особенно интересна первая: больший диаметр и меньшая длина оставляют больше места для ускорителя. При этом ускоритель диаметром 533 мм, длиной 2,2 м и массой 750–800 кг поможет ракете набрать скорость и высоту, сопоставимые с условиями пуска с воздушного носителя, и сохранить близкую к авиационной дальность.
Из этой идеи вырастает целое семейство если не одинаковых, то очень близких по компонентам ракет авиационного, морского и сухопутного базирования. При этом оценивать дальность — неблагодарное дело, поскольку она очень сильно зависит от конкретных условий и методики подсчёта. Однако можно грубо предположить, что ракета стартовой массой 1,3 т с БЧ около 60 кг способна обеспечить энергетику не хуже, чем ракета массой 1,8 т с БЧ порядка 180 кг. Двухступенчатая конструкция и формула Циолковского ей в этом только помогут.
| Параметр | 9М317М | SM-2ER / RIM-156A | Проектная ЗУР-БД | Р-37М | SM-6 / RIM-174 | AIM-174B | 48Н6ДМ | 40Н6Е |
| Ступени | 1 | 2 | 2 | 1 | 2 | 1 | 1 | 1 |
| Длина | 5,18 м | 6,55 м | 6,2 м | ~4,06 м | ~6,55 м | 5,03 м | ~7,5 м | ~7,8 м |
| Диаметр корпуса | 360 мм | 343 мм | 360–380 мм | 380 мм | 343 мм | 343 мм | ~519 мм | ~480 мм |
| Макс. диаметр ракеты / ускорителя | 360 мм | ~533 мм | 533 мм | 380 мм | ~533 мм | 343 мм | ~519 мм | ~480 мм |
| Стартовая масса | 581 кг | 1466 кг | ~1,35 т | ~510 кг | ~1,5 т | 830 кг | ~1,8 т | 1893 кг |
| БЧ | 62 кг | ~62 кг | ~60–62 кг | ~60 кг | ~62–64 кг, Mk 125 | ~62–64 кг класс* | ~180 кг | ~180 кг |
| Дальность | ~70 км | ~200+ км | 250-300 км | ~300+ км, авиапуск | ~240+ км | ~240+ км, авиапуск | ~250 км | до 400 км |
| Тип наведения | ИНС + ПАРЛ | ИНС + ПАРЛ | ИНС + коррекция + АРЛ | ИНС + коррекция + АРЛ | ИНС + коррекция + АРЛ/ПАРЛ | ИНС + коррекция + АРЛ | ИНС + коррекция + ПАРЛ | ИНС + коррекция + АРЛ |
* Для AIM-174B тип боевой части официально указывается как blast-fragmentation.
Сохранение именно полной Mk 125 и её точной массы в открытых данных лучше считать вероятным,
а не подтверждённым. Реальная дальность засекречена и не публикуется.
Сверхзвуковая противокорабельная ракета

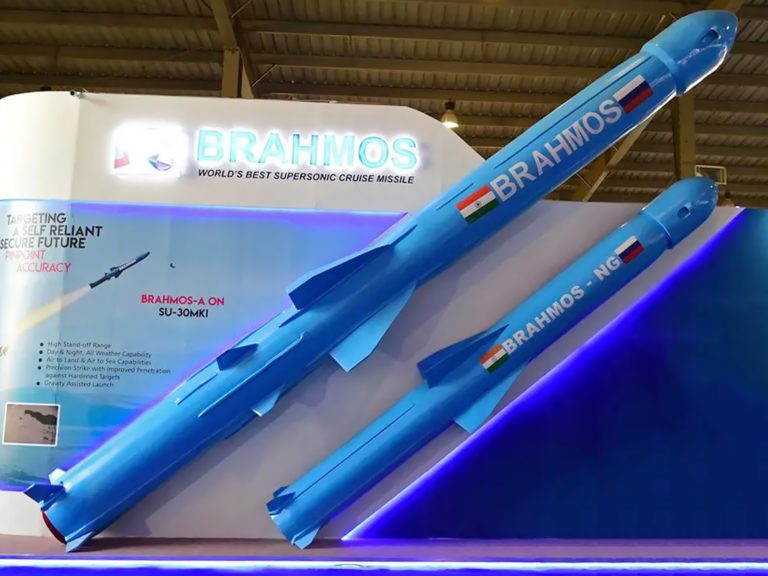

Полноразмерный «Оникс» для ТПК Ø635 × 6700 мм слишком велик, но перспективный BrahMos-NG практически идеально соответствует выбранному габариту: длина порядка 6 м, диаметр около 500 мм и масса около 1,5 т. Такой боеприпас сохраняет возможность сверхзвукового поражения надводных целей без перехода всей УВП в тяжёлый класс. При этом сама по себе ракета не несёт принципиальной технической новизны. Американцы создавали ракеты такого класса начиная с 1970-х годов: IRR-SSM, IRR-TTM, ASALM, ALVRJ, не говоря уже о RIM-8 Talos. Скорее всего, платой за уменьшение габаритов станет меньшая БЧ, но, если не ставить заведомо невыполнимых задач вроде уничтожения авианосца, такая плата выглядит вполне умеренной.
Компактная оперативно-тактическая ракета
| Параметр | 9М542 «Торнадо-С» | PrSM | 9М723 «Искандер-М» | Проектная ОТР |
| Диаметр | 300 мм | ~430 мм | 920 мм | 533 мм |
| Длина | ~7,6 м | ~4,0 м | ~7,3 м | 6,2 м |
| Удлинение L/D | ~25,3 | ~9,3 | ~7,9 | 11,6 |
| Стартовая масса | ~820 кг | ~810 кг | ~3,8 т | 1500 кг |
| БЧ | ~150 кг | ~91 кг | ~480–520 кг | 150 кг |
| Доля БЧ | ~18% | ~11% | ~13–14% | 10% |
| Масса ракеты / БЧ | ~5,5 | ~8,9 | ~7,3 | 10 |
| Дальность | ~120 км | ~500+ км | ~500 км | ~500 км |
Выбранный размер ячейки позволяет разместить даже ОТР. Масса проектной ракеты и её БЧ оценивались путём масштабирования параметров 9М542 до уровня более дальнобойного боеприпаса.
В отличие от 300-мм ракеты класса 9М542, новая ракета не ограничена узким калибром направляющей. Увеличение диаметра позволяет сократить относительное удлинение и повысить объёмную эффективность, сохраняя совместимость с универсальной ячейкой.
Итоговая номенклатура
9М317М-класс — массовая ЗУР с дальностью порядка 70 км;
ЗУР-БД — двухступенчатая ракета массой около 1,35 т и дальностью 250–300 км и более;
Tomahawk/«Калибр»-класс — дозвуковая крылатая ракета Ø533 мм;
91РТЭ2 — дальняя ПЛУР;
BrahMos-NG-класс — компактная сверхзвуковая ПКР;
компактная ОТР — около 1,5 т, БЧ около 150 кг, дальность порядка 500 км.
Главный аргумент в пользу выбранного размера ячейки состоит в том, что габарита 635 × 6700 мм уже достаточно для полноценного ударного оружия, но он ещё позволяет построить плотную и сравнительно лёгкую многозарядную систему на фрегате.
Расчётный класс массы одного ТПК
Номенклатура охватывает ракеты массой примерно от 0,6 до 1,5 т. Поэтому конструктивно разумно считать верхним классом массы одного полностью снаряжённого ТПК около 2 т. Это не означает, что каждый боеприпас должен приближаться к этому пределу: величина нужна как конструктивный резерв.
При холодном старте нет необходимости создавать крупный общий газоход. Несущую конструкцию можно выполнить в виде пространственной рамы: нижний пояс воспринимает основные вертикальные нагрузки, верхний фиксирует контейнеры и воспринимает поперечные усилия.
Отклонение ТПК от вертикали

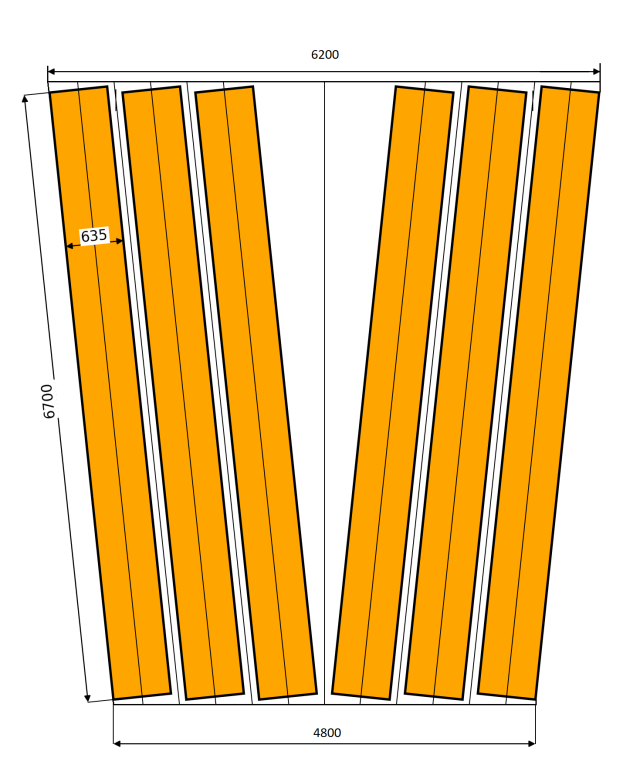

Для холодного старта интересна установка ТПК с небольшим наклоном наружу. Причина — аварийный сценарий, при котором ракета после выброса не запускает маршевый двигатель. Небольшой наклон задаёт ей боковую составляющую скорости и уменьшает вероятность падения обратно на корабль.
В качестве проектного значения принят угол 6° от вертикали. При длине ТПК 6,7 м горизонтальное смещение верхнего конца составляет:
Δx = 6,7 × sin(6°) ≈ 0,700 м
При шаге осей 800 мм и одинаковом наклоне соседних ТПК расстояние между параллельными осями по нормали составляет около 795,6 мм. При диаметре 635 мм между оболочками остаётся примерно 160,6 мм, то есть плотность компоновки практически не ухудшается.
Практический прецедент такого решения существует в китайской корабельной практике: для холодного старта HHQ-9 на эсминцах Type 052C описывается небольшой наклон пусковых ячеек наружу, порядка 5°, именно как мера аварийной безопасности.
Вывод
Предлагаемая универсальная УВП занимает промежуточное положение между специализированными зенитными установками и тяжёлыми ударными системами типа 3С14. Её базовый элемент — сменный цилиндрический ТПК Ø635 × 6700 мм с шагом 800 мм и преимущественно холодным стартом.
В результате одна установка теоретически перекрывает почти весь необходимый фрегату диапазон: массовую ЗУР, дальнюю двухступенчатую ЗУР, крылатую ракету, ПЛУР, компактную сверхзвуковую ПКР и оперативно-тактическую ракету.
Смысл концепции — не сделать максимально крупную ячейку «под всё существующее», а определить минимальный универсальный габарит, охватывающий наиболее полезный для фрегата диапазон оружия. В этом смысле Ø635 × 6700 мм является удачным компромиссом между универсальностью, плотностью боекомплекта и конструктивной массой.
Важно, что выбранный класс стартовой массы до 1,5 т хорошо соответствует возможностям самолётов тактической авиации, поэтому значительная часть номенклатуры не будет сугубо флотской. При этом сами УВП могут размещаться и на суше в специализированных контейнерах.
