Сравнение УВП
Для оценки компоновочной эффективности корабельных установок вертикального пуска сравним четыре системы: российские 3С90Э.1 «Штиль-1», 3С14 УКСК, 3С97 «Редут» и американскую Mk 41 VLS.
Основными показателями будут размеры пускового блока, минимальный шаг ячеек, площадь палубы и условный геометрический объём, приходящиеся на одно полноразмерное ракетоместо.
Это именно компоновочные показатели. Они не учитывают проходы вокруг установки, кабельные трассы, системы охлаждения, газоотвода и прочее вспомогательное оборудование корабля. При пакетном размещении малых ЗУР — например ESSM в Mk 41 — расчёт всё равно ведётся на одно полноразмерное ракетоместо.

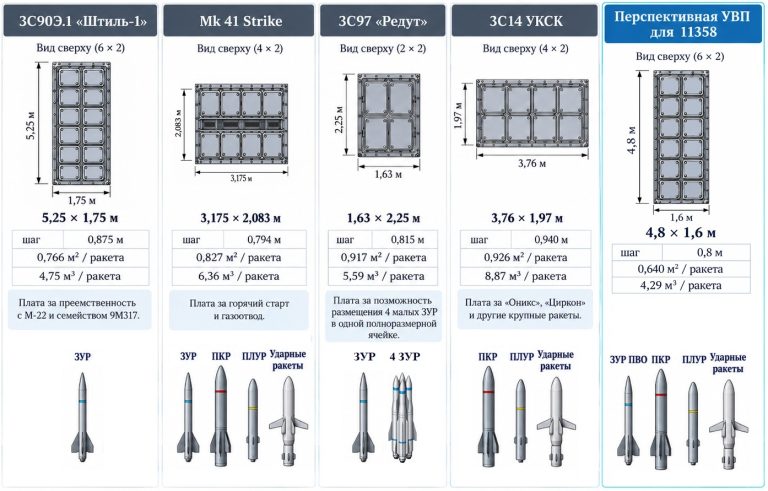

| УВП | Схема | Размер блока, м | Глубина, м | Минимальный шаг, м | Площадь на ракету, м² | Объём на ракету, м³ |
| 3С90Э.1 «Штиль-1» | 12, 6×2 | 5,25 × 1,75 | 6,20* | 0,875 | 0,766 | 4,75 |
| Mk 41 Strike | 8, 4×2 | 3,175 × 2,083 | 7,695 | 0,794 | 0,827 | 6,36 |
| 3С97 «Редут» | 4, 2×2 | 1,63 × 2,25* | 6,10* | 0,815 | 0,917 | 5,59 |
| 3С14 УКСК | 8, 4×2 | 3,76 × 1,97 | 9,58 | 0,940 | 0,926 | 8,87 |
* Для «Штиля» и «Редута» часть размеров является рабочей оценкой. Причины и методика выбора этих величин приведены ниже.

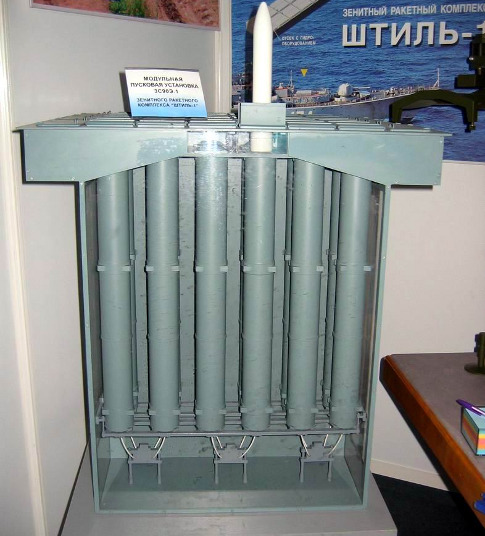

3С90Э.1 «Штиль-1»
В открытых характеристиках 3С90Э.1 приводится полный размер установки 7150 × 1750 мм, 12 ракетомест и требуемая глубина погреба около 7,4 м.
Источник:
vpk.name
Однако длина 7,15 м включает выступающие торцевые отсеки оборудования — условные «уши» установки. Непосредственно пакет из 12 вертикальных ракетных ячеек занимает примерно 5,25 × 1,75 м. Именно этот размер используется здесь для сравнения плотности размещения ракет.
При схеме 6×2 получается идеальная квадратная сетка 875 × 875 мм.
Для вертикального размера самого ракетного блока принято рабочее значение 6,2 м полученное по фотометрии. Его не следует смешивать со справочными 7,4 м, которое является наследием погреба М-22.
Для одной установки М-22 приводится погреб размером приблизительно 5,2 × 5,2 м и глубиной около 7,42 м. Боекомплект составлял 24 ракеты.
Источник:
ot-a-do-ya.org
Таким образом, специализированный «Штиль-1» оказывается наиболее плотной из рассматриваемых УВП как по площади палубы, так и по условному объёму на одну ракету.

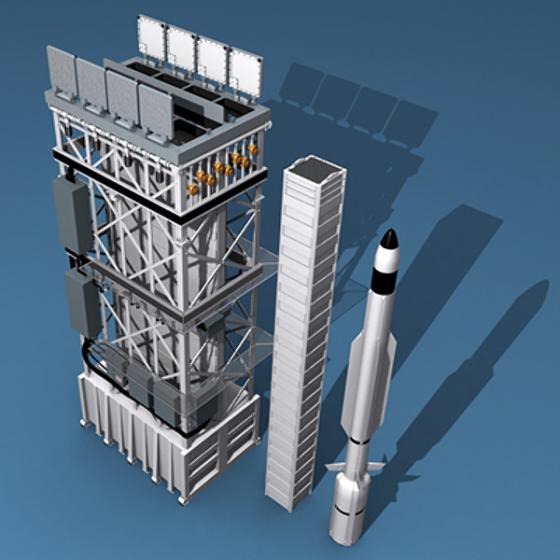

Mk 41 VLS
Базовым элементом Mk 41 является восьмиячеечный модуль. Для варианта Strike Length в документации ВМС США приводятся размеры порядка 125 × 82 × 303 дюйма, что соответствует примерно 3,175 × 2,083 × 7,695 м.
Источники:
govtribe.com — материалы NAVSEA
lockheedmartin.com — Mk 41 VLS
Поперечный размер модуля нельзя делить на две ячейки столь же буквально, поскольку между двумя рядами Mk 41 расположен общий тракт отвода газов.
Несмотря на универсальность и развитую систему газоотвода, Mk 41 занимает по площади всего примерно на 8% больше места на одну полноразмерную ракету, чем специализированный «Штиль-1». Это происходит за счёт меньшего шага при даже более крупном ТПК.
3С97 «Редут»
По корабельной УВП комплекса «Редут» открытых размерных данных значительно меньше.

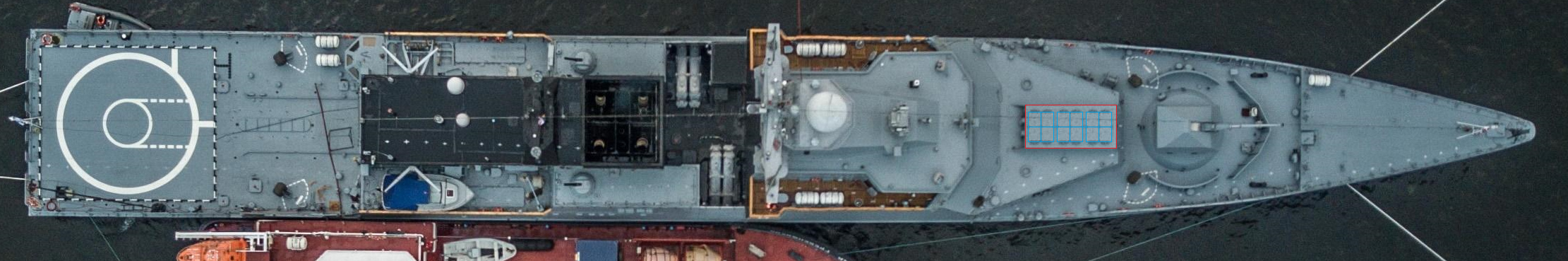

Для сравнения принят четырёхъячеечный модуль 2×2 размером 1,63 × 2,25 м. Эта величина была получена фотограмметрическим измерением установки на корвете проекта 20380 и проверена по известной ширине корпуса корабля.
Полученный размер хорошо согласуется с геометрией видимых крышек и разделением 12 ячеек «Редута» на три самостоятельных блока по четыре ячейки.
Размер 1,63 × 2,25 м поэтому используется как рабочий габарит четырёхъячеечного ракетного блока, но не как подтверждённый паспортный размер изготовителя.
Для глубины установки принято 6,1 м.

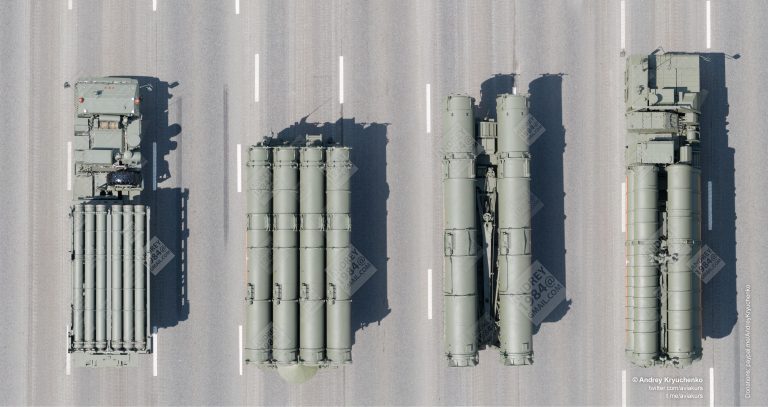

Эта величина основана на измерении длинного ТПК семейства 9М96 для комплекса С-350. По известной ширине шасси его полная длина составляет примерно 6,05–6,10 м, при диаметре основной части около 0,47 м.
Открытые экспортные данные также подтверждают диаметр порядка 0,47 м для ТПК семейства 9М96.
Источник:
roe.ru — материалы Рособоронэкспорта

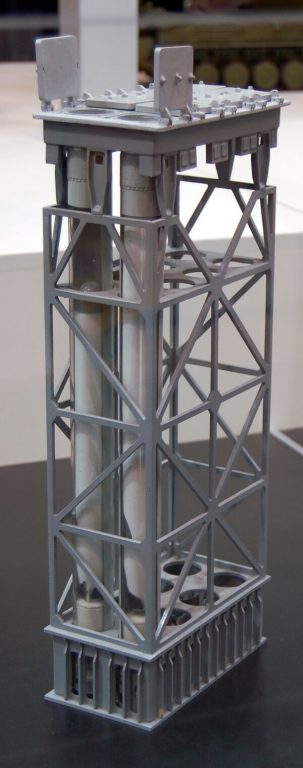

3С14 УКСК
Для восьмиячеечной 3С14Э в открытых материалах приводится размер порядка 3760 × 1970 × 9580 мм.
Источники:
missilery.info
library.voenmeh.ru
УКСК оказывается самой крупной из рассматриваемых систем по объёму одного ракетоместа. Это, однако, является прямым следствием её назначения. Установка рассчитана не только на ЗУР, но и на значительно более длинные крылатые, противокорабельные и противолодочные ракеты.
Сравнение плотности размещения
По площади палубы на одно полноразмерное ракетоместо установки располагаются следующим образом:
«Штиль-1» — 0,766 м² → Mk 41 — 0,827 м² → «Редут» — 0,917 м² → УКСК — 0,926 м².
Разница между наиболее плотным «Штилем» и УКСК составляет около 21%.
При этом три наиболее универсальные установки образуют достаточно плотную группу: Mk 41, «Редут» и УКСК укладываются в диапазон примерно 0,83–0,93 м² на полноразмерное ракетоместо.
По условному объёму последовательность выглядит так:
«Штиль-1» — 4,75 м³ → «Редут» — 5,59 м³ → Mk 41 Strike — 6,36 м³ → УКСК — 8,87 м³.
При принятой глубине 6,1 м «Редут» занимает примерно на 18% больше объёма на ракету, чем «Штиль», но примерно на 12% меньше Mk 41 Strike.
Если грубо сравнить по занимаемому объёму 48 Штиль ≈ 41 Редут≈ 36 Mk 41 ≈ 26 УКСК.
Выводы
Это сравнение не ставит целью определить «хорошую» и «плохую» УВП. Каждая установка оптимизирована под свои требования, и за каждое дополнительное качество приходится платить массой, площадью или объёмом. «Редут» платит за возможность пакетного размещения до четырёх малых ЗУР в одной полноразмерной ячейке, Mk 41 — за горячий старт и необходимую для него систему газоотвода, «Штиль» — за преемственность с М-22 «Ураган» и существующей ракетой семейства 9М317, а УКСК — за возможность размещения столь крупных изделий, как «Оникс» и «Циркон».
Если отказаться от части этих требований, появляется возможность создать существенно более плотную универсальную УВП: с шагом ячеек порядка 0,8 м, сопоставимым с Mk 41, и миномётным стартом, не требующим развитого газоотводящего тракта. При достаточной глубине 6,7 м такая установка способна принимать широкую номенклатуру ЗУР, ПКР, ПЛУР и ударных ракет, сохраняя высокую плотность боекомплекта. Для корабля ограниченного водоизмещения это позволяет получить функциональность крупного универсального фрегата без соответствующего роста размеров корпуса.
Update!

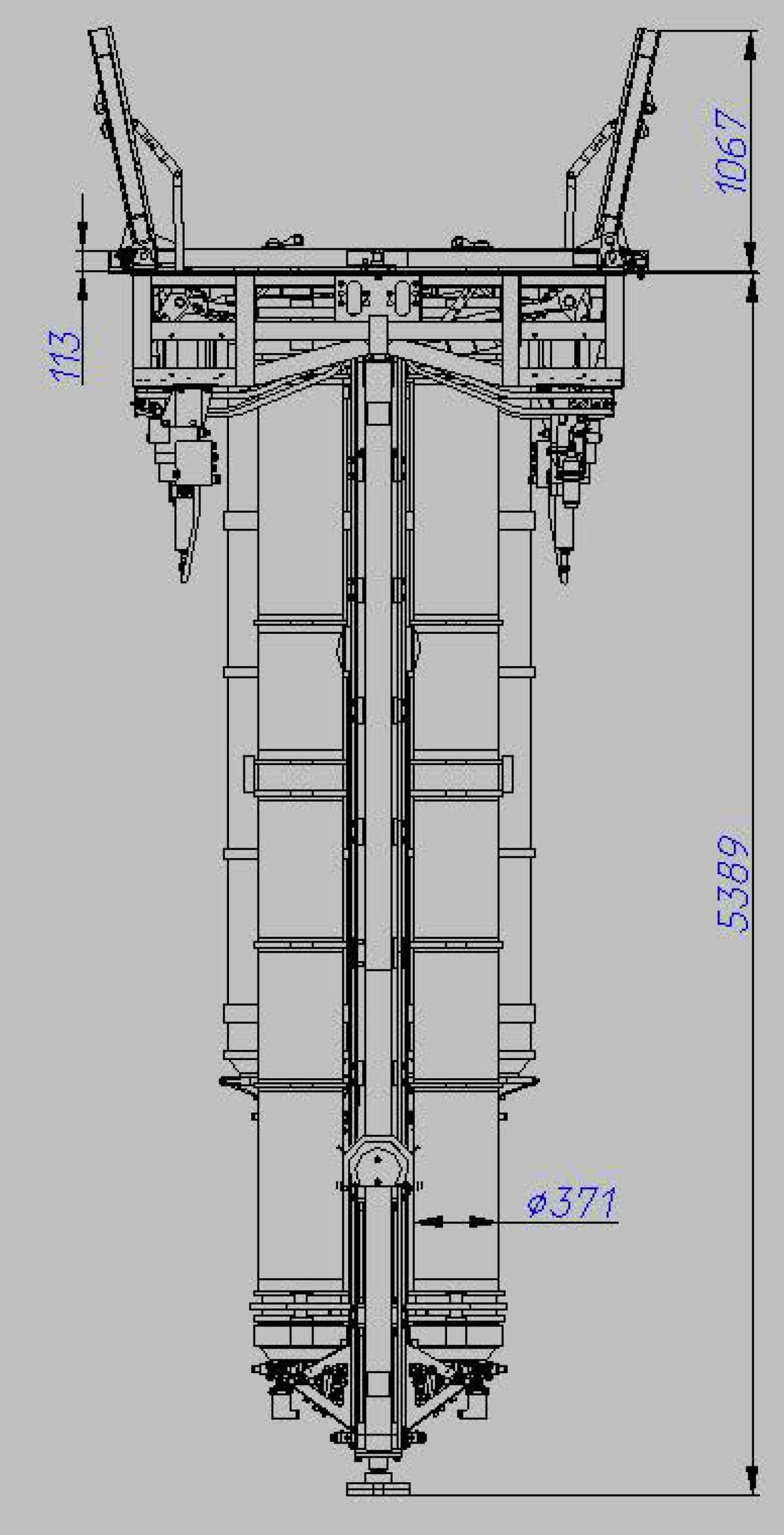

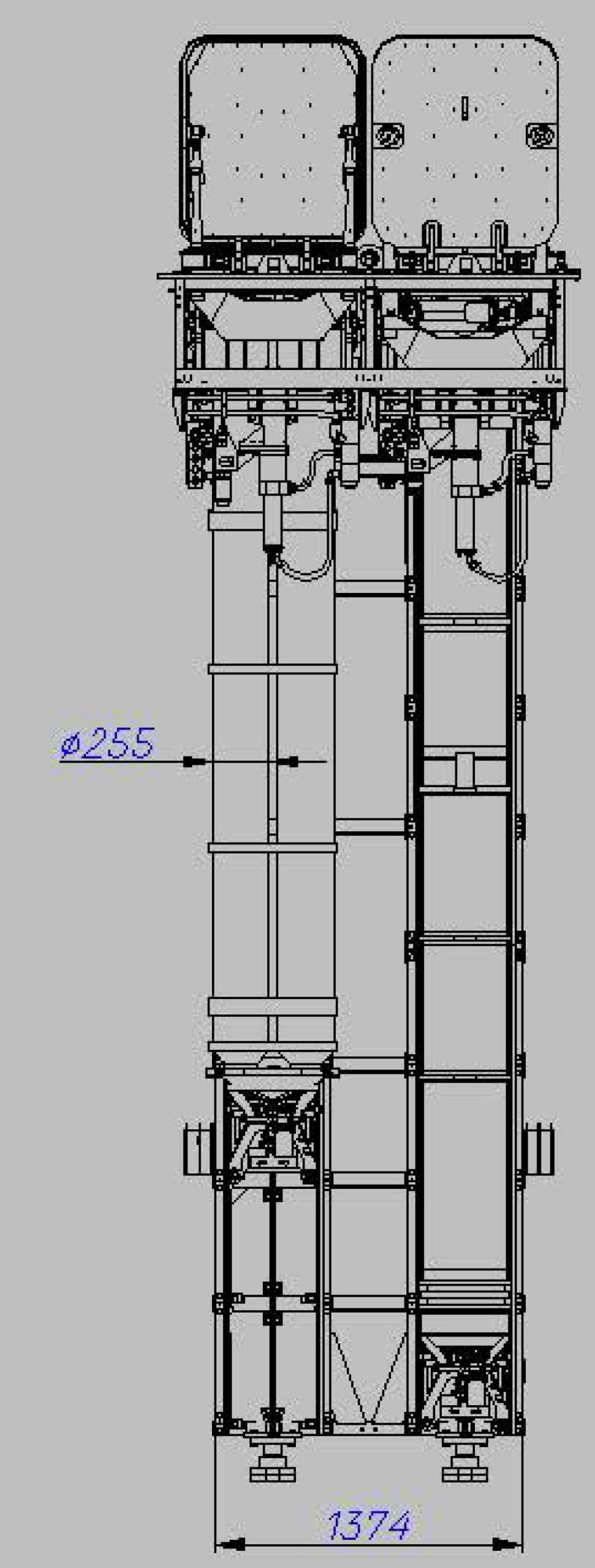

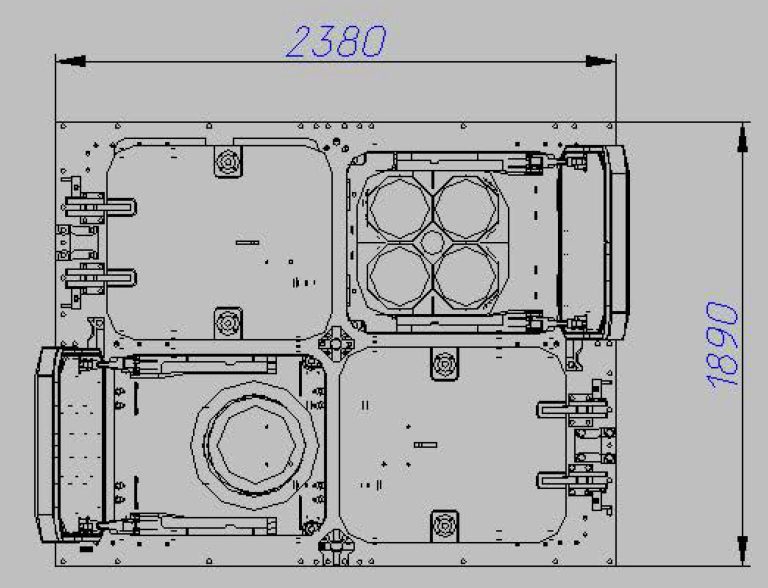

Уважаемый коллега rukan2012 поделился чертежами УВП ЗС.97 с авиабазы
Это даёт.
Минимальный шаг 0,945 м
Площадь модуля 4,498 м²
Площадь на ракетоместо 1,125 м²
Объём модуля 24,24 м³
Объём на ракетоместо 6,06 м³
Важно, что тут, похоже, ВПУ допускает только короткую версию 9М96Е.
