Революция, родом из СССР. Космический двигатель РД‑171МВ ставший основой для целого семейства космических ракет России!
0
История самого мощного в мире жидкостного ракетного двигателя началась в 1976 году. Советский союз создавал систему «Энергия-Буран», для первой ступени которой НПО «Энергомаш» разработало четырехкамерный агрегат РД-170. Эта машина изначально опережала время, воплощая концепцию закрытого цикла с дожиганием окислительного генераторного газа.
Современная модификация с индексом РД-171МВ — это не просто повторение советских чертежей, а глубокая технологическая революция. Российские инженеры полностью перевели проектирование в цифровую среду и создали обновленный двигатель без использования бумажных носителей. Новая версия получила отечественную цифровую систему управления, полностью заменившую аналоговые компоненты прошлых лет.
Содержание:
Конструктивные особенности «Царь-двигателя»

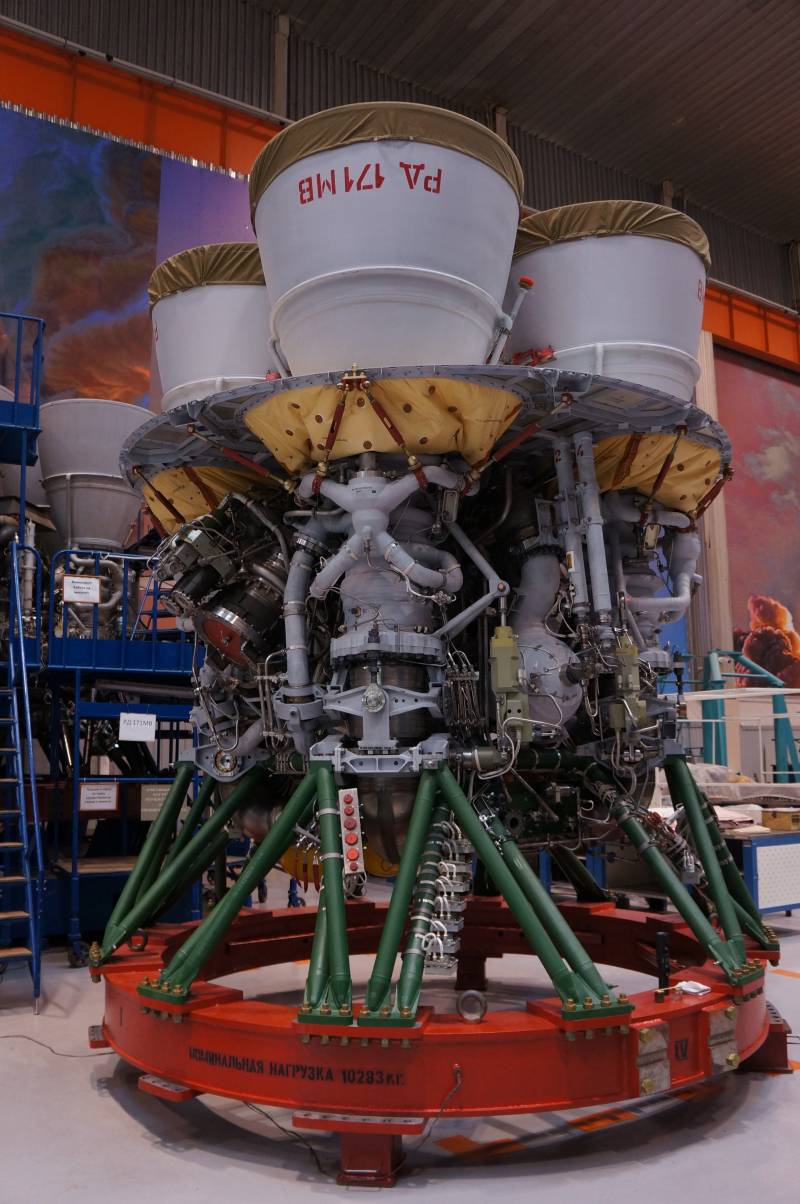

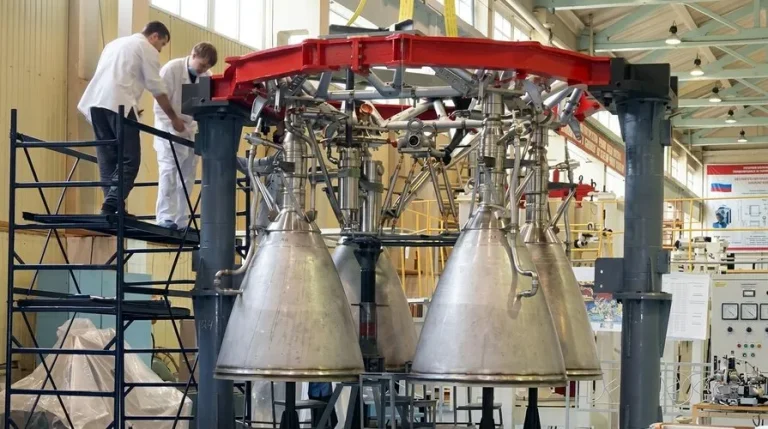

Фирменное решение школы Валентина Глушко заключается в объединении четырех камер сгорания вокруг одного мощного турбонасосного агрегата. Создание однокамерного двигателя подобной мощности технологически неоправданно из-за неустойчивости процесса горения в гигантских объемах. Четыре меньшие камеры обеспечивают колоссальную суммарную тягу, сохраняя стабильность работы.

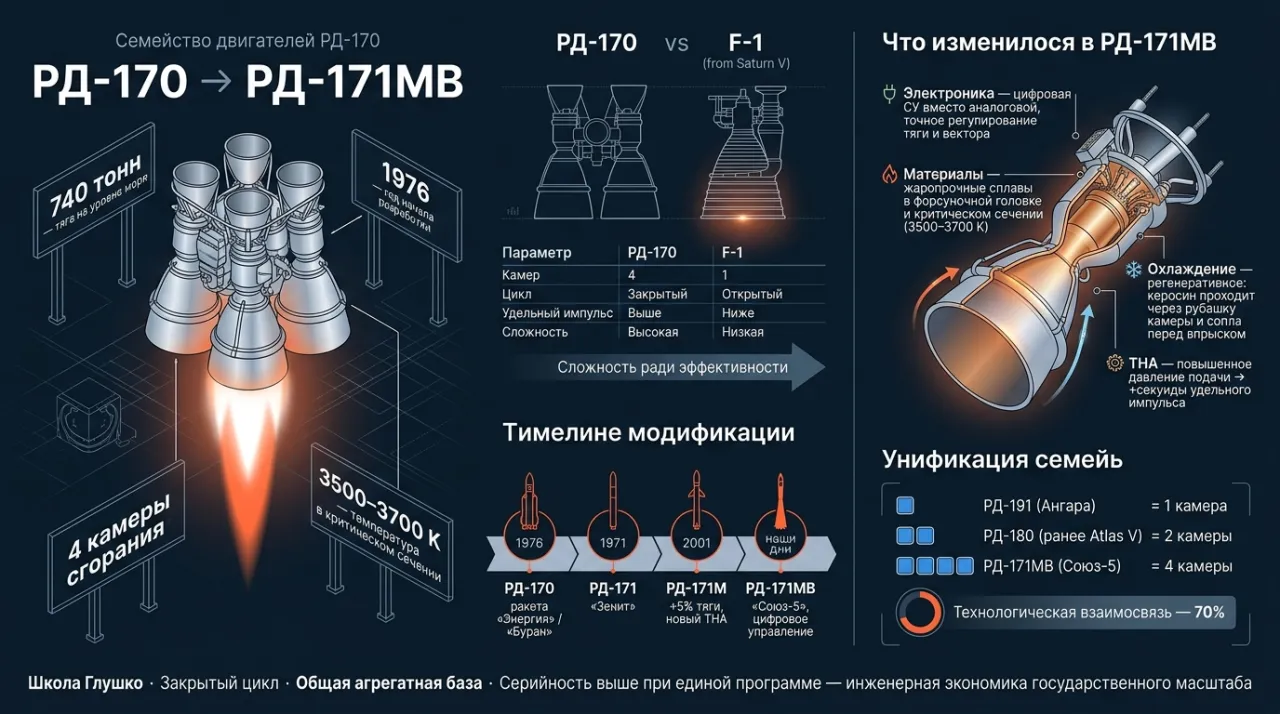

Главным отличием РД-171МВ от базового советского предка стала схема качания камер для управления вектором тяги. В двигателе РД-170 камеры перемещались в двух плоскостях, а в новой модификации каждая отдельная камера качается только в одной плоскости. Это конструктивное изменение позволило существенно упростить систему приводов и значительно повысить общую надежность агрегата. Внутренние каналы регенеративного охлаждения были оптимизированы, а в узлах форсуночной головки применены новейшие жаропрочные сплавы, выдерживающие температуру до 3700 Кельвинов.
Унификация космического масштаба
Инженерная экономика проекта РД-171МВ выходит далеко за рамки одной ракеты. Этот двигатель создавался как базовый опорный элемент для целой линейки российских космических носителей. Технологическая взаимосвязь и общность агрегатной базы между современными российскими двигателями сегодня составляет около 70 процентов.
Единые принципы закрытого цикла, материалы и конструкторская школа связывают РД-171МВ с другими ключевыми проектами. Двухкамерный двигатель РД-180, который долгие годы поставлялся для американских ракет Atlas V, конструктивно эквивалентен половине РД-171МВ. Однокамерный РД-191, используемый на ракетах семейства «Ангара», представляет собой одну четвертую часть от этого четырехкамерного гиганта. Такая высокая степень унификации узлов позволяет кратно увеличить серийность производства и снизить общую стоимость государственных космических программ.
Один двигатель для трех ракетных комплексов

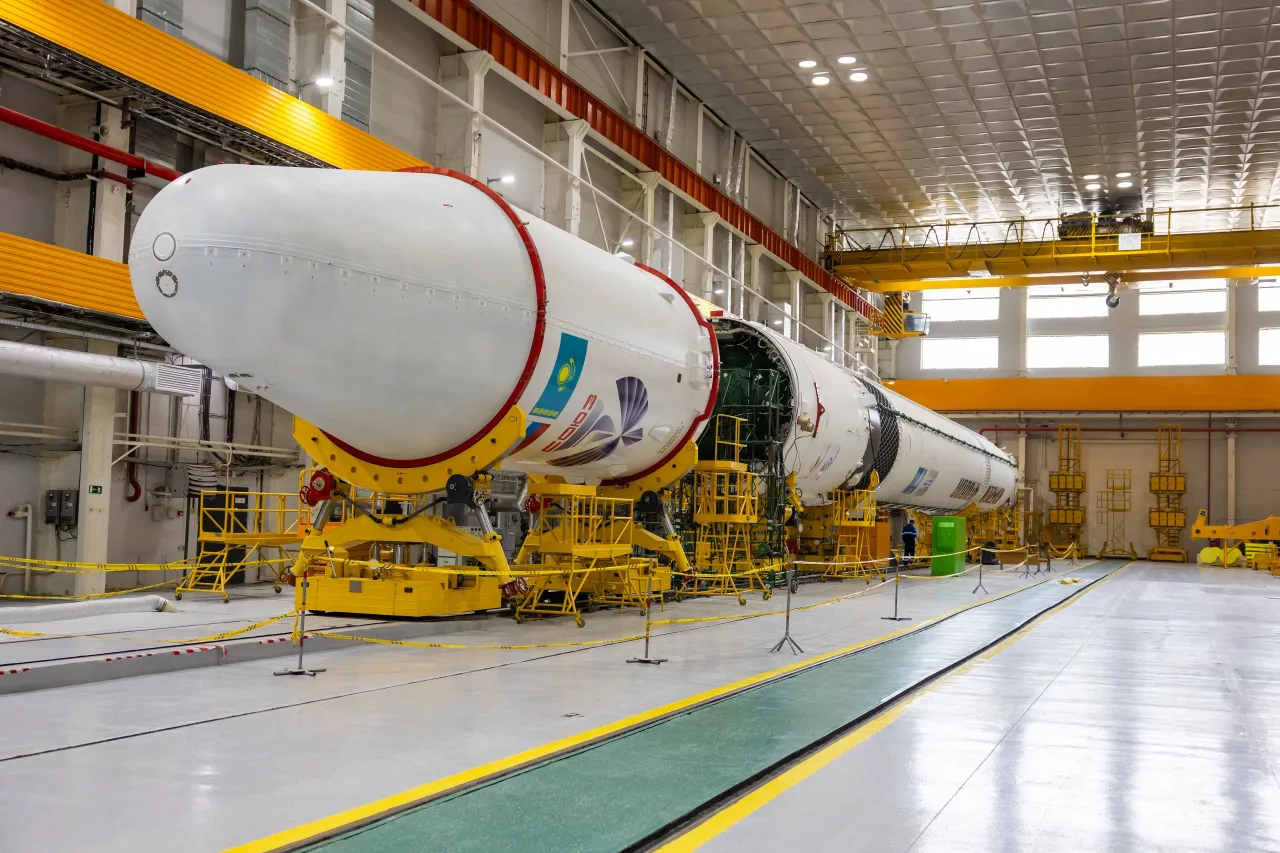

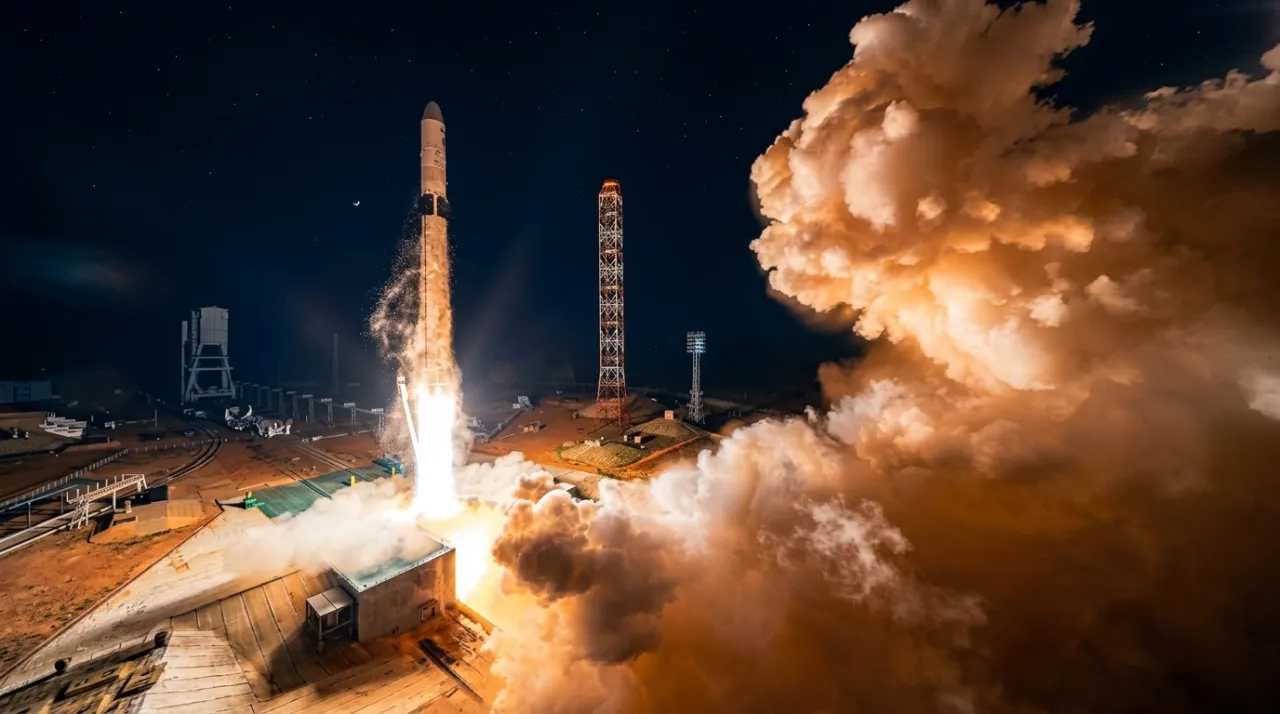

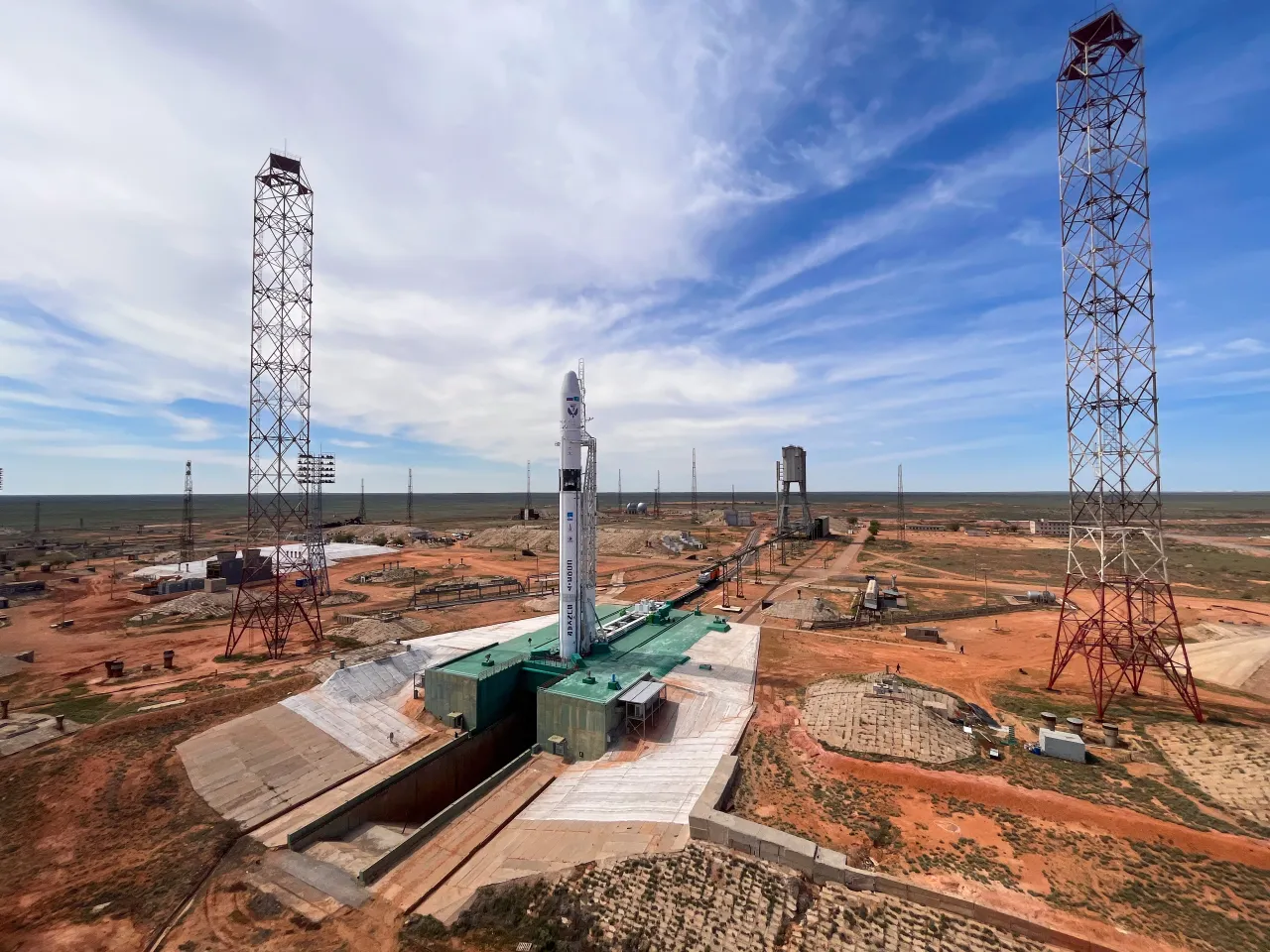

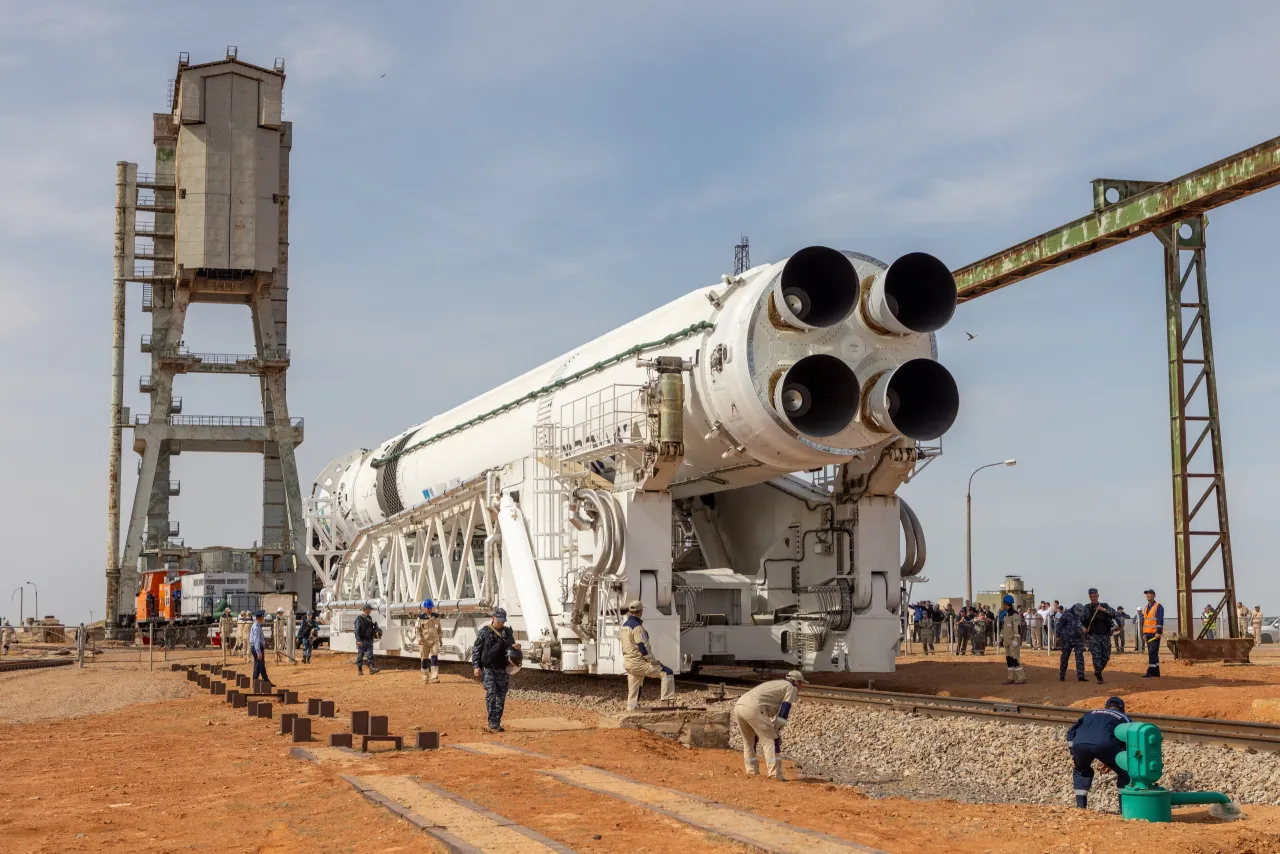

Первым практическим применением обновленного двигателя стал успешный старт перспективной ракеты-носителя среднего класса «Союз-5» (проект «Иртыш»). Ее первая ступень полностью построена вокруг одного моноблока РД-171МВ. Носитель предназначен для замены экологически нечистых ракет «Протон» и вывода на орбиту до 17 тонн полезной нагрузки.
Второй важнейшей задачей двигателя является возрождение программы «Морской старт». Плавучий космодром на платформе «Одиссей» изначально создавался под габариты советско-украинских ракет «Зенит». Измененный диаметр корпуса «Союза-5» и уникальная тяга РД-171МВ позволяют адаптировать новый носитель под запуск с экваториальных широт, что дает ощутимую прибавку к массе выводимых спутников.
Третий, самый дальний горизонт применения — это проект российской сверхтяжелой ракеты «Енисей». Согласно эскизным чертежам, первая ступень этого гиганта будет компоноваться по пакетной схеме из пяти или шести блоков, каждый из которых представляет собой первую ступень ракеты «Союз-5». Таким образом, РД-171МВ становится фундаментом для возвращения России к лунной программе и вывода на низкую орбиту нагрузок массой более 100 тонн.
Характеристики двигателей РД-171МВ:
- Тип двигателя — жидкостный ракетный двигатель закрытого цикла с дожиганием окислительного генераторного газа
- Используемое топливо — жидкий кислород и керосин-нафтил
- Количество камер сгорания — четыре
- Тяга на уровне моря — 740 тонн-сил (около 800 тонн у поверхности Земли)
- Тяга в вакууме — около 880 тонн-сил
- Удельный импульс на уровне моря — 309 секунд
- Удельный импульс в вакууме — 337 секунд
- Максимальная температура в критическом сечении сопла — от 3500 до 3700 Кельвинов
- Степень конструктивной унификации с родственными ЖРД — до 70 процентов
