Оставив читателя в прошлой статье в размышлениях о вертолётном роторе, его пригодности для взлёта и посадки с минимальными затратами энергии и полной непригодности для быстрого полёта, я сознательно обошёл два альтернативных пути развития идеи «мультилёта».
Первая идея связана с тем, что ротор вертолёт каким-то образом видоизменяется для дальнейшего, уже горизонтального полёта, а вторая идея связана с тем, что функцию ненагруженного вертолётного ротора при вертикальном старте и посадке берут на себя уже какие-то другие узлы летательного аппарата.

Малая удельная нагрузка на ротор вертолёта позволяет ему отбрасывать вниз, в сторону земли, достаточно внушительные количества воздуха, но сообщая им достаточно скромную по меркам самолётных пропеллеров скорость.
И вот тут нам для мыслненного анализа нам очень пригодится альтернативное описание подъёмной силы, за которое меня так ругали в первой части моего рассказа.

В случае полёта самолёта, вертолёта или любого другого воздушного аппарата (даже дирижабля или воздушного шара) — на него действует постоянная гравитационная помеха, которую вы можете представить или в виде силы тяжести, или же в виде некоей Δv скорости аппарата, которую определяет ускорение свободного падения g. Понятное дело, что значение Δv из формулы свободного падения (при сокращении массы из числителя и знаменателя) будет составлять эквивалент gt. Это gt, измеряемое в метрах в cекунду, ещё называют «гравитационной помехой», которая и оказывает своё постоянное действие на любое летящее тело — от брошенного камня и до запущенной в космос ракеты.

Для дирижаблей и воздушных шаров влияние силы тяжести компенсируется архимедовой силой в воздухе, а вот для летательных аппаратов тяжелее воздуха действие архимедовой силы уже не может скомпенсировать гравитационную помеху, составляя лишь очень незначительную величину.

В силу этого гравитационную помеху надо компенсировать уже иным способом — отбрасывая вниз какие-то значительные количества воздуха, для того, чтобы по закону сохранения импульса и третьему закону Ньютона постоянно придавать летательному аппарату компенсирующее гравитационную помеху приращение скорости Δv', уже направленное вверх.

Задача вертолёта на взлёте — побороть влияние гравитационной помехи, которая пытается опустить его вниз.

При этом, не суть важно, каким способом создаётся данный, направленный вниз поток воздуха: лопасти вертолётного винта просто действуют «грубо и зримо», активно отбрасывая потоки воздуха вниз, а крыло самолёта действует реактивно, плавно изменяя направление набегающего на него горизонтального потока воздуха на наклонённое к поверхности земли:

Отклонение потока на крыле минимально, но этого вполне хватает на существенную подъёмную силу.

А вот дальше у нас возникает уже простая дилемма — как надо отбрасывать воздух? В больших количествах и медленно — или же в небольшом объёме, но быстро?
Третий закон Ньютона и закон сохранения импульса говорят нам, что  mΔv' = m_{воздуха}v_{воздуха}, то есть, как ни крути, но при уменьшении массы воздуха нам надо пропорционально увеличивать скорость его движения по направлению к земле.

Но, с другой стороны, кинетическая энергия воздуха, который навсегда улетает от летательного аппарата, составляет m_{воздуха}v_{воздуха}²/2, что и определяет весьма неприятную ситуацию: при росте скорости отбрасываемого воздуха потери на уносимую с ним энергию растут по квадратической зависимости, то есть, при увеличении скорости в два раза уносимая с воздухом энергия растёт в четыре раза и т.д.

Отсюда, в общем-то, даже не учитывая потери на турбулентность и сопротивление воздуха, можно сказать, что отбрасывать много воздуха и медленно гораздо легче, чем мало воздуха и быстро — что и определяет преимущество вертолётов перед любыми самолётами СВВП.

С данным объяснением, я думаю, вам будет легче понять, с какими проблемами сталкиваются создатели любых комбинированных систем вертикального взлёта и посадки или же скоростных вертолётов.

Итак, первый путь: видоизменение ротора вертолёта для горизонтального полёта.

Думаю, многие помнят старый фильм «Шестой день», в котором Арнольд Шварцнеггер играл и себя, и своего клона, повторив, как и всегда, массу штампов «мой клон, сука, хочет меня убить!» (странно, а почему не поиграть в шахматы?)

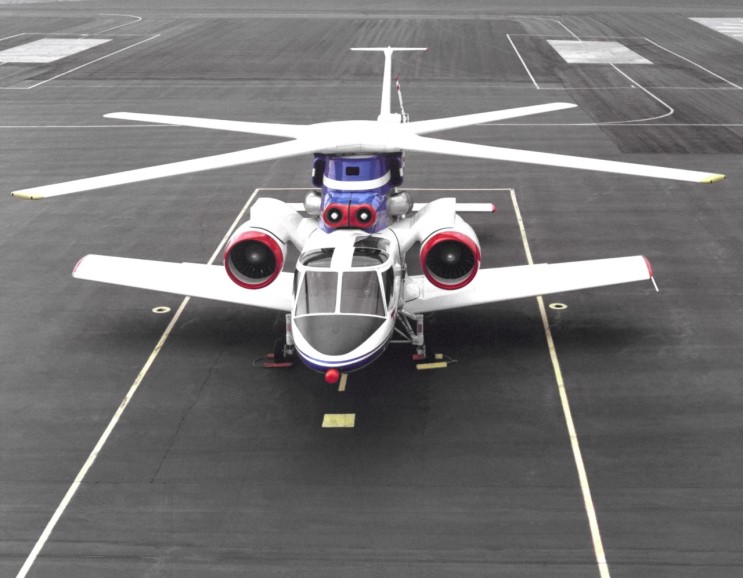

В фильме «Шестой день» фигурировал футуристический вертолёт, созданный дизайнером Робом Коббом и представляющий собой вертолёт, который в горизонтальном полёте складывал жёсткие лопасти своего ротора в виде крыльев:

Судя по задумке — движение в горизонтальном полёте этого вымышленного аппарата Whispercraft должно было осуществляться с помощью турбореактивных двигателей, установленных с обеих сторон фюзеляжа (как в историческом «Сикорский» S-69), а компенсация паразитного момента несущего винта обеспечивалась бы реактивными соплами главных двигателей, которые бы устанавливались на конце вертолётного хвоста.

Однако, что интересно, работы по подобным концепциям велись в США в 1970х-1980х годах: Whispercraft имел реальных предшественников, даже дошедших до стадии стендовых и лётных испытаний.

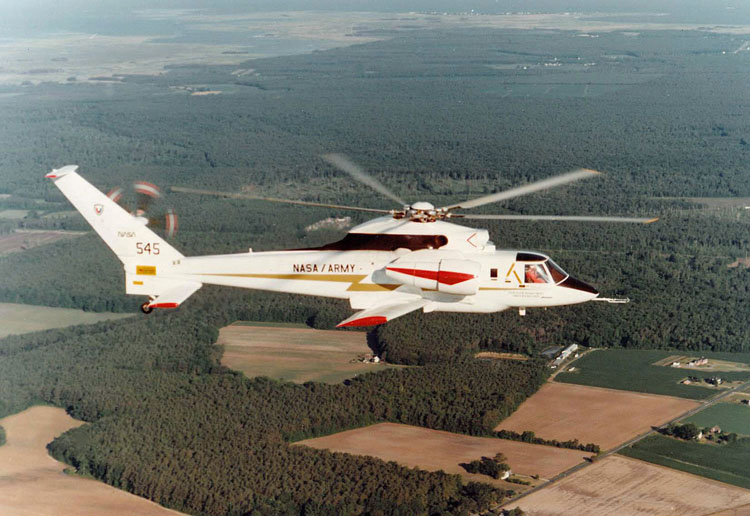

Первым представителем этой линейки машин с видоизменяемым ротором был «Сикорский» S-72. Вслед за моделью S-69 вертолётная фирма Сикорского решила создать ещё более смелый гибрид вертолёта и самолёта. Для корпуса S-72 был взят сильно модифицированный экспериментальный вертолёт S-67 «Блэкхок», а ротор новая машина получила от легендарного транспортного S-3 «Си Кинг», который прослужил в ВМФ США практически полвека — с 1959-го по 2006 год. Дополнительно к ротору «Си Кинга» на S-72 было установлено два турбореактивных двигателя и крыло, которые позволяли исследовать поведение вертолётного ротора на скоростях вплоть до 560 км/час. По факту эта скорость никогда не достигалась с установленным вертолётным ротором — максимально S-72 разгонялся до 370 км/час.

В итоге у «Сикорского» получился весьма оригинальный винегрет из вертолёта, самолёта и непойми-чего, который мог летать и как самолёт (без несущего винта), и как вертолёт:

Сам по себе S-72 был бы не так нам интересен (хотя наработки из программы S-72 потом пошли в разработку «Сикорский» Х-2), если бы не одна его модификация, получившая название X-Wing.

В конце 1970-х годов широко известное своей поддержкой безумных идей агенство DARPA поддержало проект создания вертолёта с модифицируемым ротором, названный «программа Heliplane».
Работающий на взлёте, как вертолётный ротор, в горизонтальном полёте такой движетель должен был стать неподвижным крылом (как в варианте вымышленного аппарата Whispercraft). Две американские компании, «Локхид» и «Боинг», взялись за данный проект DARPA и постарались реализовать его в виде независимых концептов.

«Локхид» для реализации идеи модифицируемого ротора решил использовать четырёхлопастной вариант и испытать его на летающей лаборатории S-72 «Сикорского».
По задумке, четырёхлопастной несущий ротор X-Wing'а в горизонтальном скоростном полёте должен был стать X-образным крылом, превратив S-72 одновременно и в подобие штурмовика из сериала «Звёздные Войны», и в какую-то реплику биплана времён Первой Мировой войны…

В фильмах летает всё. В жизни — нет.

В 1983-1986 годах футуристически выглядевший аппарат S-72 «Сикорский» X-Wing даже был спроектирован, собран «в металле» и представлен в рамках программы DARPA. Однако, дальше расчётов дело не дошло — Х-Wing так и остался в статусе «нелетающей утки», по итогам не совершив ни одного реального полёта. Формальной причиной стало закрытие программы DARPA по созданию вертолёта с модифицируемым ротором.

Проколы у человечества на пути вверх, вглубь и вширь случаются всё чаще и чаще.

Столь же незаконченным оказался и путь компании «Боинг» по созданию своего варианта модифицируемого ротора по программе Heliplane.
Концепт компании «Боинг» был не столь амбициозен, как проект «Локхида», но инноваций в нём было заложено не меньше.
Начатый в 1980-е годы на средства DARPA, проект «Боинг» X-50 Dragonfly («Стрекоза») с перерывами продолжался вплоть до 2006 года, когда и был окончательно закрыт самим «Боингом».

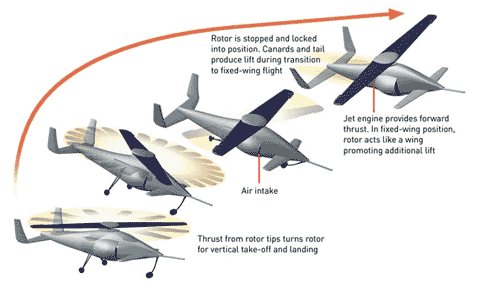

«Стрекоза» по задумке конструкторов, представляла собой беспилотный дрон, двухлопастной ротор которого при переходе к скоростному горизонтальному полёту превращался бы в прямое крыло:

Однако, уже первые испытания габаритных моделей выявили массу проблем с таким ротором: однороторная конструкция создавала крутящий нескомпенсированный момент на фюзеляж аппарата (O, RLY?), в результате чего он оказался ещё и неустойчив по углу килевой качки (тангажа).

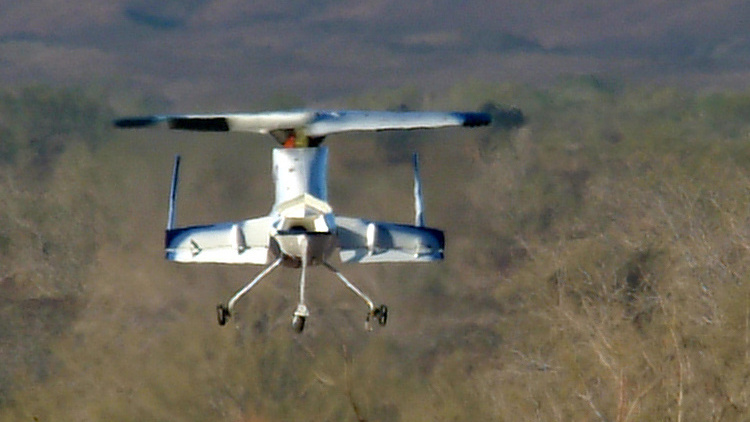

Аппарат, хорошо проявивший себя в режимах взлёта и посадки, в итоге так и не смог полноценно перейти к скоростному горизонтальному полёту:

Первая габаритная модель X-50 была потеряна в 2004 году, в 2006 году, после крушения второй «Стрекозы», которая успела совершить 11 полётов «по-вертолётному», проект X-50 Был окончательно закрыт.

«Стрекоза», мы запомним тебя такой.

Мечта о вертолёте, летающем «по-самолётному», пока что осталась лишь мечтой.
Что будет с российским проектом Ка-90 и за счёт чего он в итоге будет обеспечивать подъёмную силу в самолётном режиме, если честно, я так и не понял.

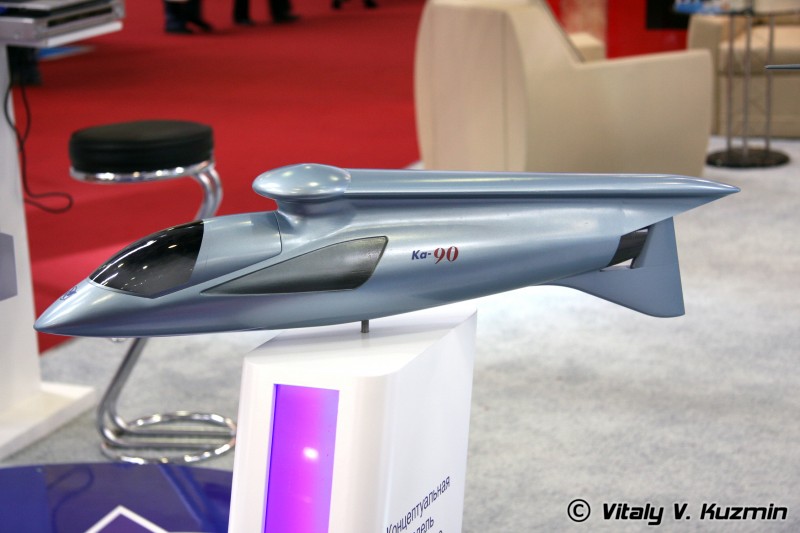

Крыльев у него нет, ротор он складывает в «чехол» на крыше, а лететь он якобы должен аки ракета:

В общем, пока что в деле создания вертолётов, летающих «по-самолётному», у нас есть скорее научно-фантастические фильмы, пластиковые модельки, «нелетающие утки» и сумма благих пожеланий.

А вот самолёты, которые смогли взлетать и садиться «по-вертолётному» — оказались более успешны.
О них я и расскажу в следующей части.
