Самое интересное, что обзавестись этой «кувалдой» немцам невольно помогли мы сами. И потом ей же и получали. Как обычно, все по порядку.
В первую мировую войну кайзеровская армия, как и армии других стран-участниц вступила не имея полковой артиллерии. Уже в ходе боевых действий, когда война приняла позиционный характер необходимость непосредственной поддержки пехоты на поле боя привела к появлению целого класса пехотной (траншейной) артиллерии, представленной различными орудиями и минометами. В германской армии для этих целей поначалу применялись различные типы минометов калибров 250, 170 и 76 мм. Однако, как бы ни был хорошо миномет для поражения вражеских траншей и укрытой в них живой силы одна, особо важная, проблема того времени была ему «не по зубам». Поразить амбразуру хорошо защищенной пулеметной точки он не мог — вот тут требовалась настильная траектория стрельбы, которую могла дать пушка. По началу пробовали придавать пехотным подразделениям обычные полевые пушки, но они, как и тогдашние минометы, были тяжеловаты и не отличались высокой мобильностью. Только к концу войны в Германии были разработаны пехотные орудия специальной конструкции, но поражение поставило крест на их принятии на вооружение и производстве.

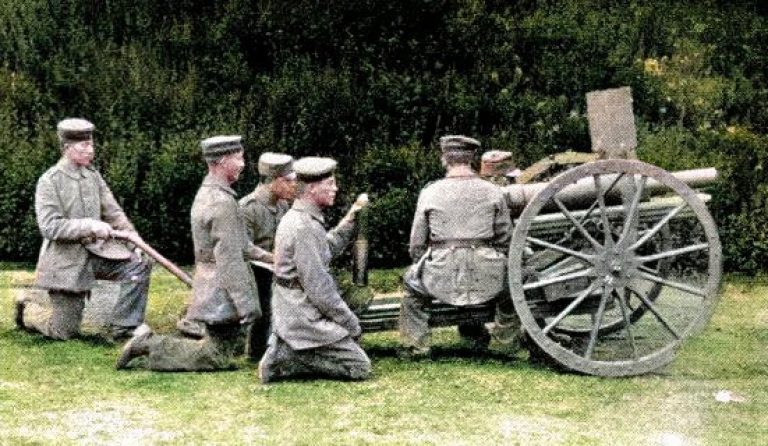

Одна из первых немецких «полковушек» периода первой мировой — Infanteriegeschuz L16.5 — легкое пехотное орудие.образца 1916 года, которое являлось незначительной переделкой 76-мм русской противоштурмовой пушки образца 1910 года, В ходе боев на восточном фронте немцам удалось захватить некоторое количество этих орудий. Так что и здесь не обошлось без русского следа!
Согласно требованиям Версальского мирного договора Рейхсверу запрещалось иметь на вооружении пехотные орудия – в частях остались лишь минометы. Каждый пехотный полк имел в штате минометную роту в составе трех взводов легких минометов и одного – средних: в общей сложности шесть калибра 76-мм и два калибра 170-мм. Понятное дело, что ни одно государство не стало бы соблюдать ограничения угрожающие его обороноспособности и немцы, разумеется, продолжали скрытную разработку новых артсистем. Для союзной инспекции они были обозначены как легкий и средний минометы.

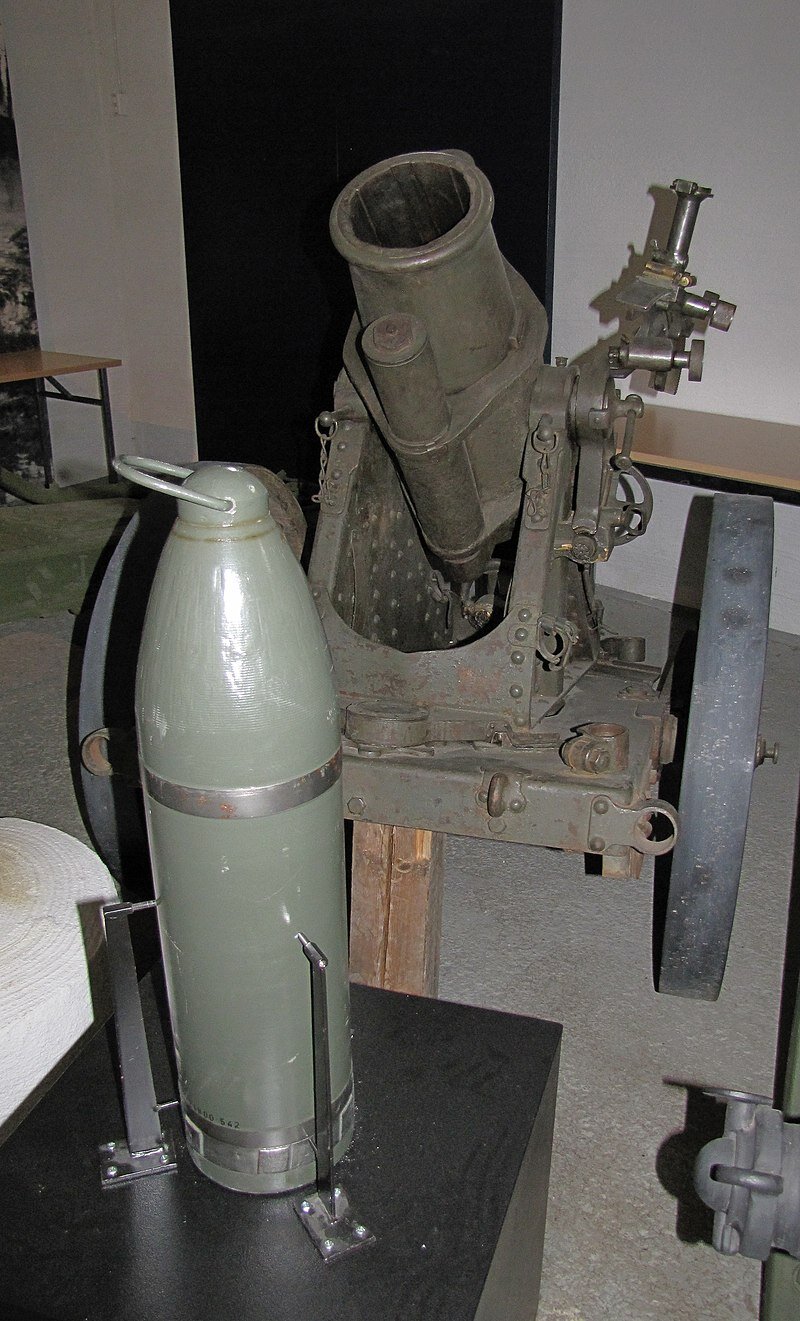

170-мм средний нарезной миномет 17-cm mMW времён Первой мировой войны. Рядом его снаряд массой 50 кг
В январе 1925 года между начальником армейского управления вооружений генералом В. Хааком и З. Устандом, генеральным инспектором Версальской инспекции, состоялось совещание, на котором немцы просили разрешить перейти к новой конструкции миномета среднего калибра. Основные характеристики будущего изделия, на которое запрашивалось одобрение, заключались в следующем:
-
-
- Масса не превышает 950 кг.
- Заряжание с казенной части.
- Калибр 14,91 см при массе снаряда 42 кг, с максимально возможным зарядом взрывчатого вещества
- Максимальная дальность стрельбы 4000 м, эффективная — до 3500 м,
- Углы вертикального наведения — от 5 до +70 градусов при максимально возможном секторе горизонтальной наводки.
- Наличие щитового прикрытия
-
26 января 1925 года «таможня дала добро» и эти условия были утверждены, что можно считать точкой отсчета в биографии будущего орудия. В августе 1925 года французские оккупационные войска покинули Дюссельдорф и Контрольная комиссия союзников уже не столь пристально присматривала за деятельностью немцев на ниве разработки новых вооружений, концерн «Rheinmetall» перевел в этот город свои конструкторские бюро, и, впоследствии, здесь была создана серия современных артсистем по заказам Управления вооружений армии.
Одной из них стало пехотное орудие с необычным для этого вида артиллерии 15-см калибром. Дабы создать видимость соблюдения версальских ограничений официально оно называлось «15,24-cm Minenwerfer», т.е. 15,24-см Миномет».

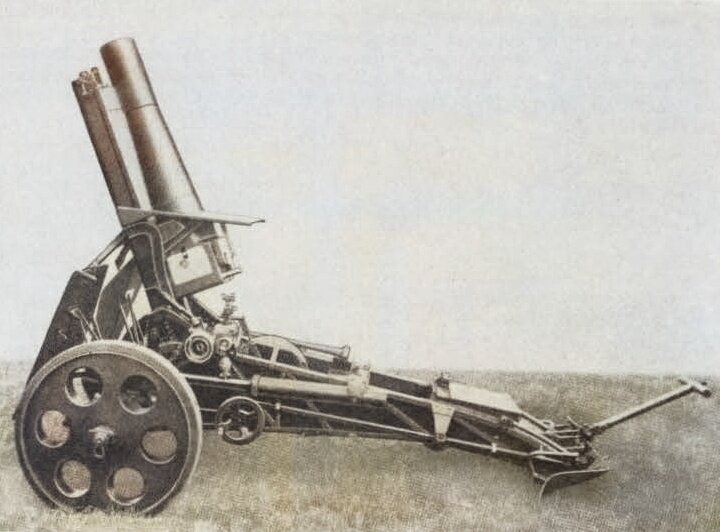

Первый прототип «15,24-cm Minenwerfer» со стволом на максимальном угле возвышения. Обращают на себя внимания колеса с круглыми выемками, а также отличный от серийных орудий передний захват ствола
Надо сказать, что сами военные не слишком торопились с созданием подобного орудия — смущала большая масса и невысокая мобильность для применения в полковой артиллерии. Сомнения развеялись, после того как орудие было признано за рубежом. И помог в этом… Советский Союз.

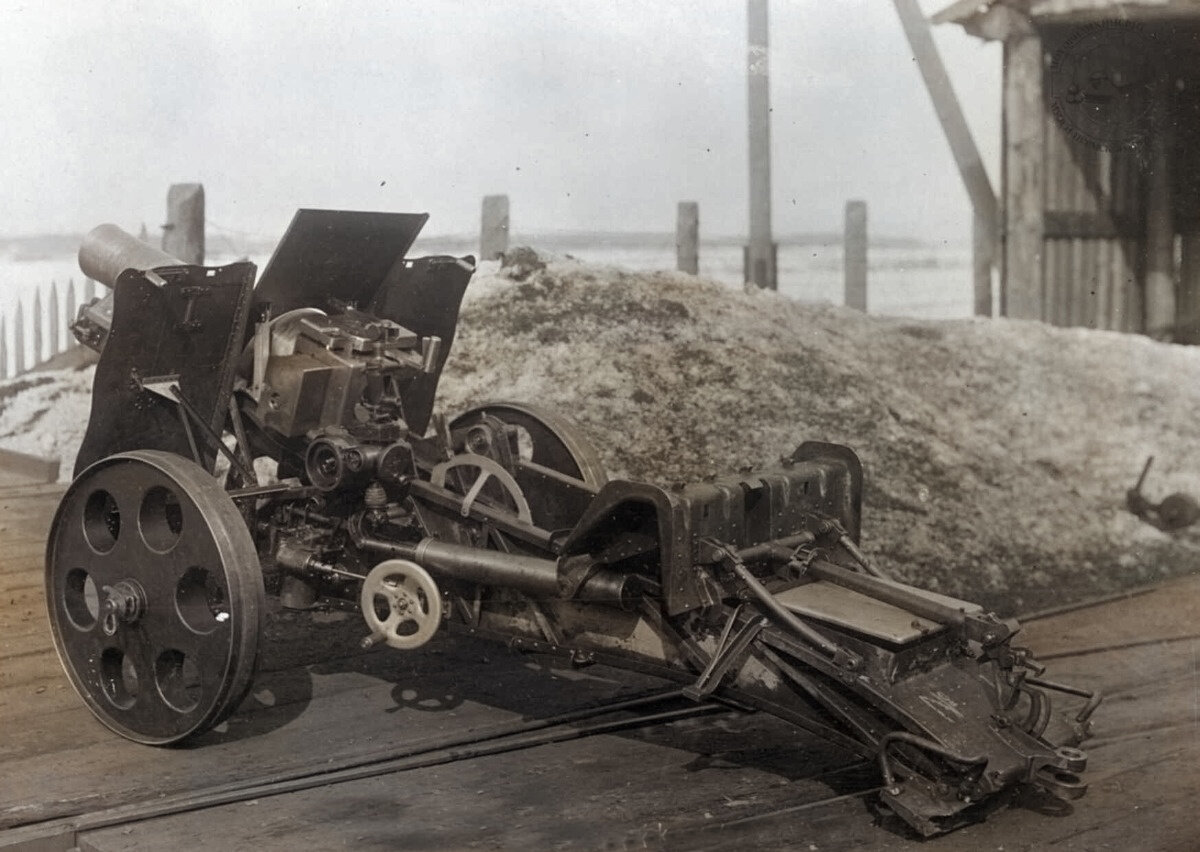

Советская 152-мм мортира образца 1931 года. Одним из существенных отличие является подвижный щиток над стволом орудия
Системой вооружений Красной Армии того времени предусматривалось создание 152-мм дивизионных мортир. Поскольку сотрудничать с Советской Россией напрямую было совсем не комильфо (т.к. санкции), но при этом очень хотелось, то рейнметалловцам пришлось создать подставную фирму «БЮТАСТ», через которую и шло сотрудничество по «серой схеме». С ней 28 августа 1930 года был заключен договор о поставке ряда артиллерийских систем с технической документацией, в частности восьми 152-мм мортир, и помощи в налаживании лицензионного производства. В СССР орудие, получившее обозначение 152-мм мортира образца 1931 года, выпускалось в Перми на Мотовилихинском заводе машиностроения. С 1932-го по 1935 годы было выпущено всего 114 штук — орудие оказалось достаточно сложным изделием для тогдашней нашей промышленности. В частности, одним из самых трудных узлов для производства оказался клиновой затвор. Однако, несмотря на малочисленность, эти мортиры сумели поучаствовать в Великой Отечественной войне.

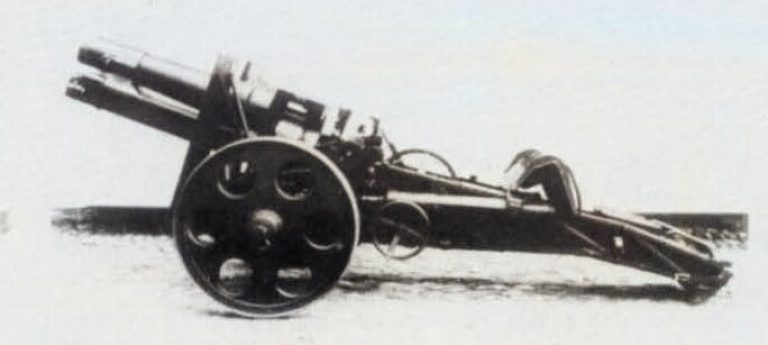

sIG 33 ранней серии
Только в 1933 году году руководству германской армии была представлена первая модель модель орудия, которая после ряда небольших доработок, была в том же году принята на вооружение под наименованием «15-cm schweres Infanterie Geschütz 33» — «15-см тяжёлое пехотное орудие обр. 33», или сокращенно 15 cm sIG 33. В 1936 году орудие прошло первую модернизацию: были установлены колеса новой конструкции, изменено переднее крепление ствола.

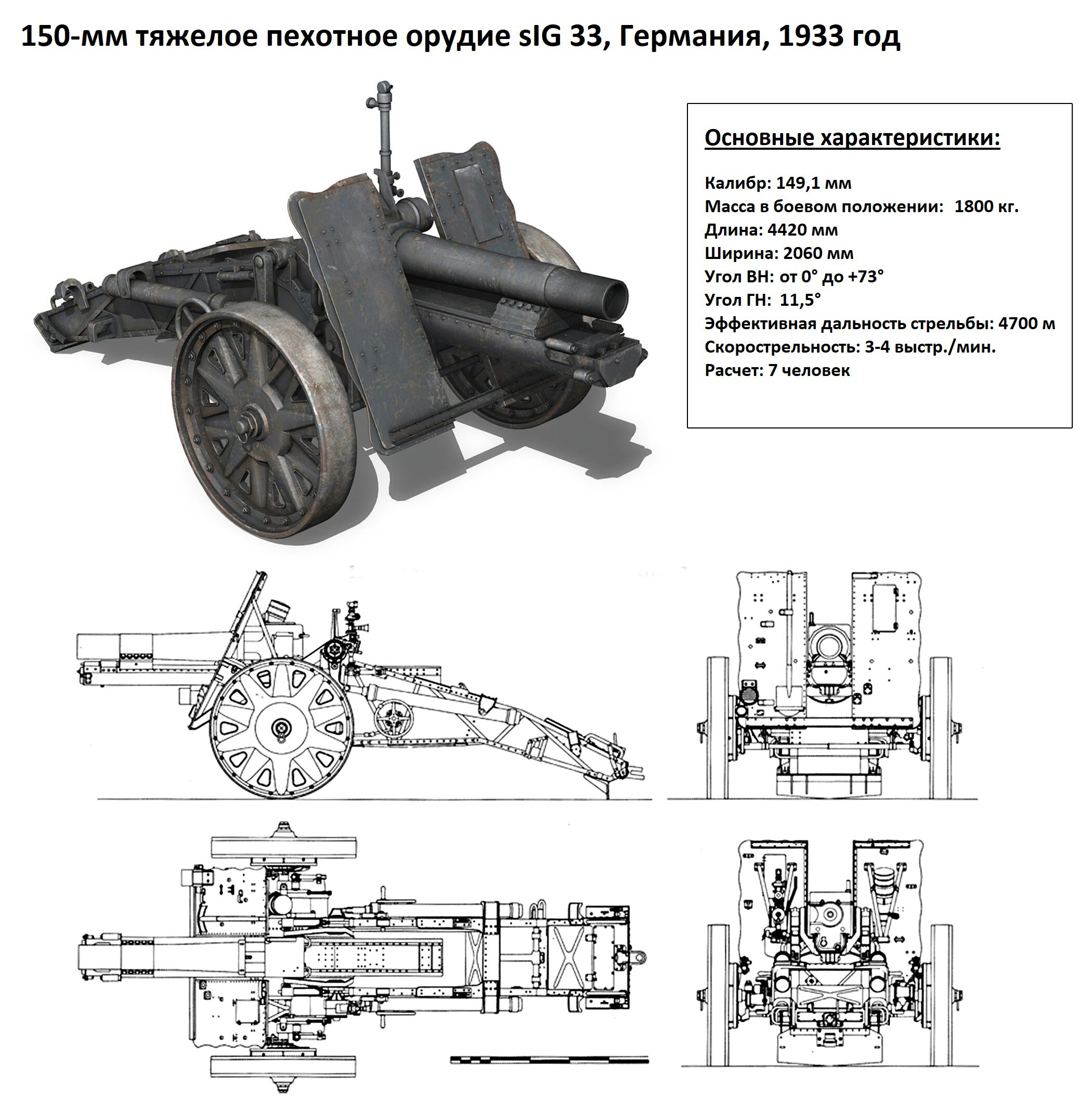

Орудие sIG 33 имело весьма консервативную конструкцию с однобрусным лафетом. Оно состоит из следующих основных частей: ствола, казенной части с затвором, люльки с противооткатными механизмами, уравновешивающего механизма, лафета, колесного хода, броневого щита и прицельного приспособления.

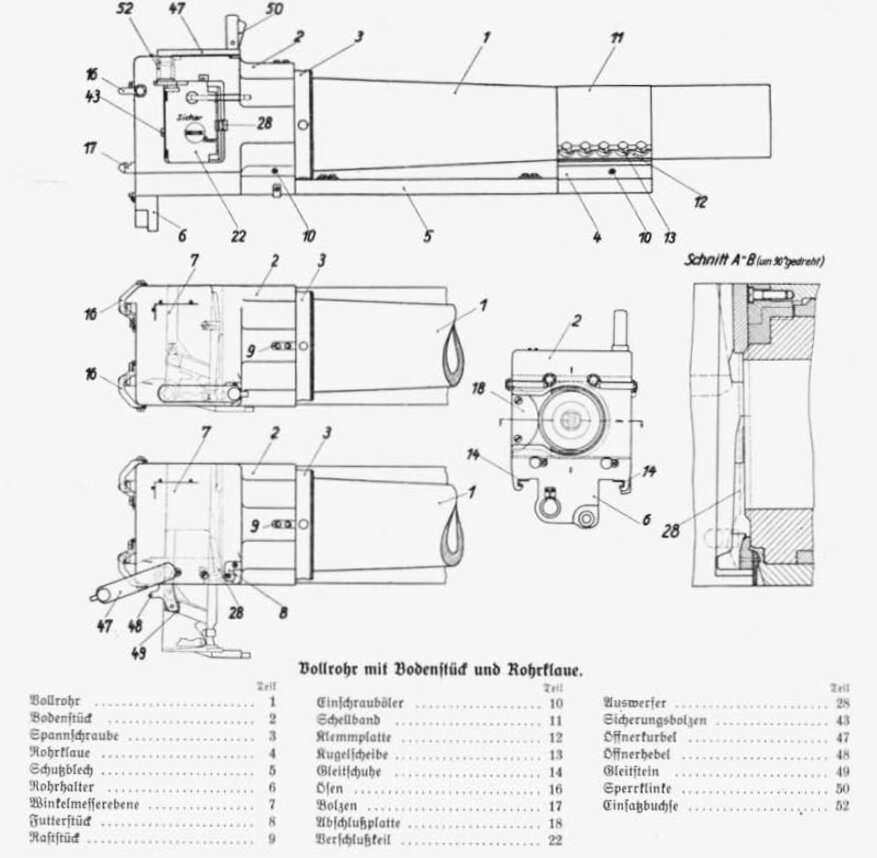

Общий вид ствольной группы орудия
Ствол калибром 149,1 мм и длиной 1700 мм (11,4 калибра) состоял из трубы-моноблока и массивного казенника, надетого на казенную часть трубы и укрепленного соединительной гайкой. В канале ствола имелось 44 нареза, постоянной крутизны. Для облегчения заряжания на больших углах возвышения к казеннику крепился специальный зарядный лоток.
Казенник орудия
Орудие оснащалось горизонтальным клиновым затвором, смонтированным в казенной части. При открывании затвор сдвигается вправо. В затворе установлен ударный механизм, механизм извлечения гильзы, а также предохранительный механизм исключающий стрельбу при не полностью запертом затворе.

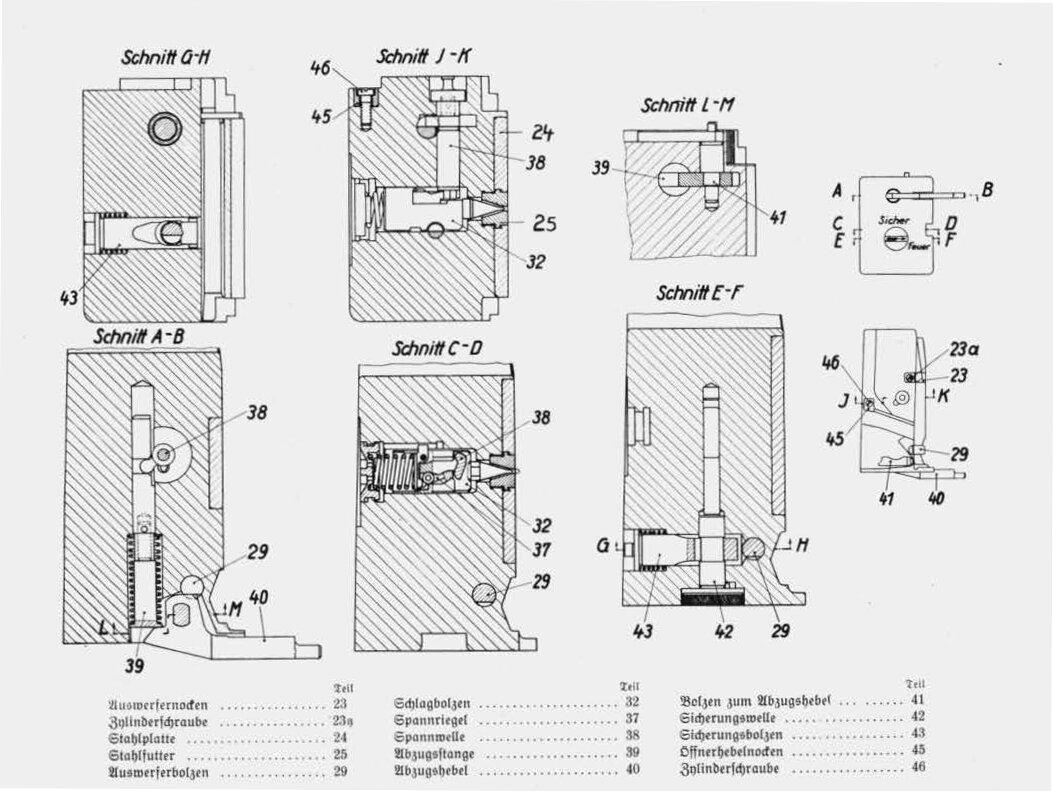

Схема устройства затвора орудия

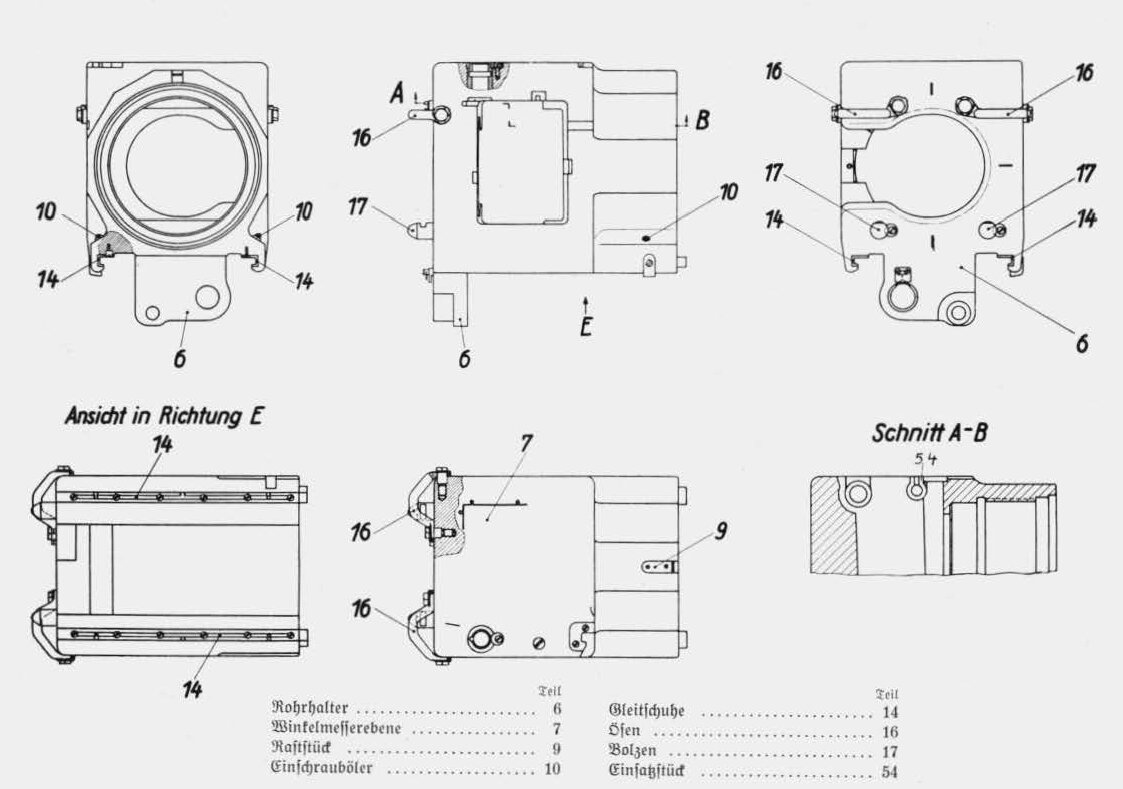

Ствол соединялся с люлькой корытообразной формы, в которой размещались противооткатные устройства: слева – гидравлический тормоз отката веретенного типа; справа – гидропневматический накатник, состоявший из двух цилиндров, расположенных один над другим в общей обойме. Вместе они образовывали качающуюся. Уравновешивающий механизм – пружинный, толкающего типа, расположенный по бокам в виде двух колонок.

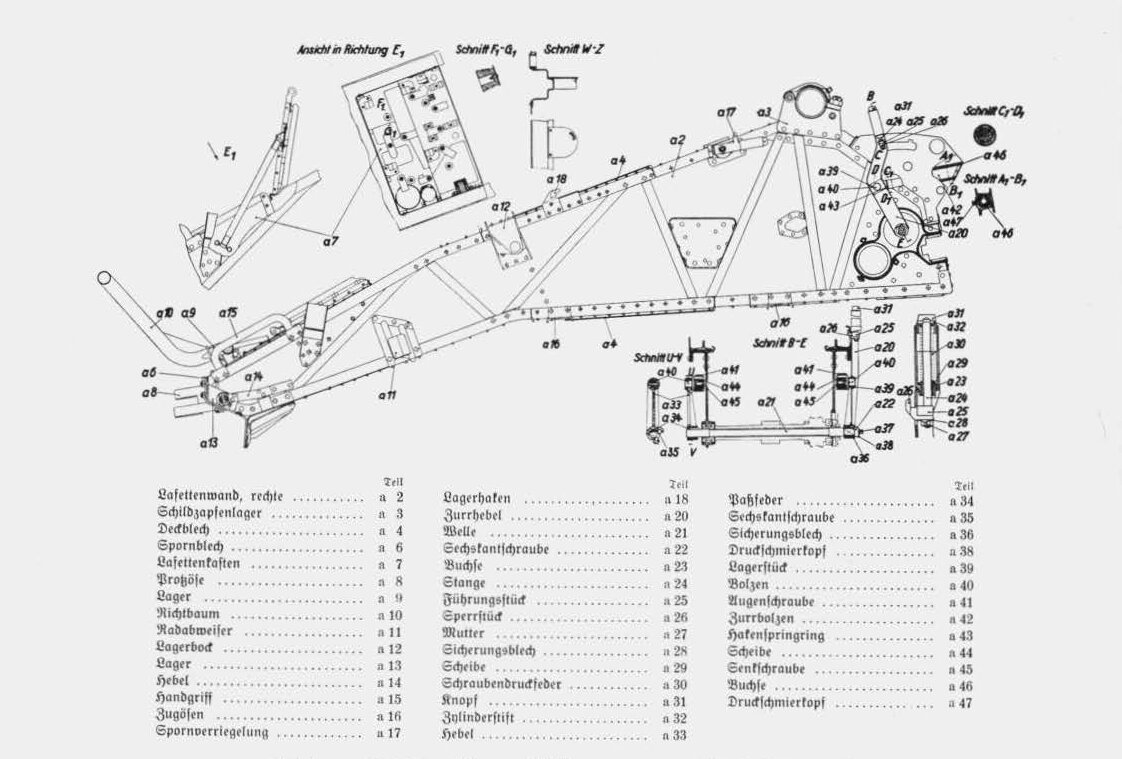

Лафет — однобрусный коробчатого типа. Состоял из двух станин скрепленых между собой коробчатыми накладками-связями (а4), промежуточными накладками и шпорой. В хоботовой части установлен постоянный сошник для твердого грунта. Помимо этого имелся и легкий съемный сошник для мягкого грунта.
Подъемный механизм – секторного типа, диапазон углов вертикальной наводки от -4 до +75 градусов. Наведение по горизонтали осуществлялось с помощью поворотного механизма реечного типа — при этом происходило смещение станка вдоль боевой оси. Грубая наводка по горизонтали, подобно другим однобрусным системам, осуществлялась с помощью правила, установленного в хоботовой части.
Колесный ход состоял из прямой боевой оси и двух колес — литых стальных или алюминиевых с железными шинами и резиновыми бандажами. Для возможности буксировки на механической тяге имелось торсионное подрессоривание (исполнение В) либо без последних (для конной — исполнение А). Буксировка с помощью тягача осуществлялась со скоростью 35–40 км/ч. Для перемещения на конной тяге использовалась шестерка лошадей.
Прицел Z.E.34, качающийся, независимый от орудия и с полунезависимой линией прицеливания с артиллерийской панорамой.

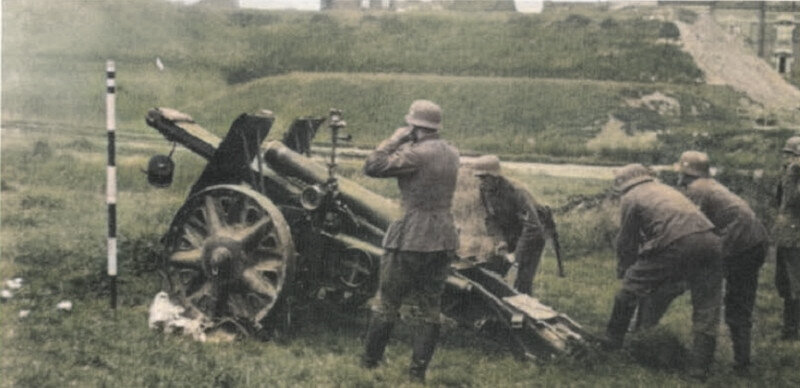

Откат ствола в крайнее заднее положение после выстрела. Снимок сделан во время французской кампании 1940 года
Для защиты расчета и механизмов орудие комплектовалось щитовым прикрытием. Щит состоял из двух половин, размещенных перед боевой осью лафета. Интересной внешней особенностью щита являются его форма — внешние края имеют волнообразные очертания.

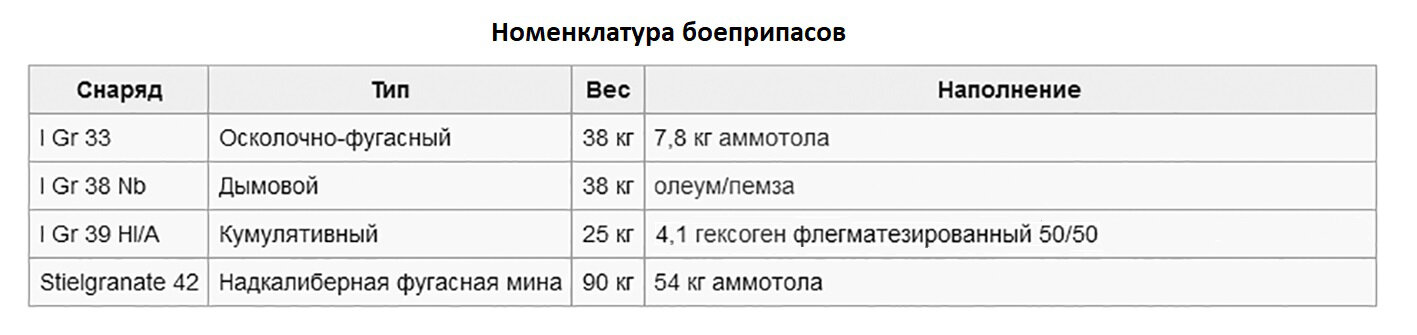

Орудие sIG 33 имело раздельно-гильзовое заряжание. В боекомплект входили следующие типы снарядов:
Особый интерес представляет 15-cm Stielgranate 42 – надкалиберный оперенный снаряд, использовавшийся для разрушения полевых укреплений и проделывания проходов в проволочных и минных заграждениях. Заряжался он, естественно, с дульной части, подобно минометной мине. Масса снаряда – 89,5 кг, масса взрывчатого вещества (аматол) – 54 кг. Для стрельбы им применялись специальные заряды с массой пороха 760–880 г. Начальная скорость снаряда составляла 105 м/с, максимальная дальность стрельбы – около одного километра. По сути орудие используя данный боеприпас могло выполнять функции сверхтяжелого миномета.

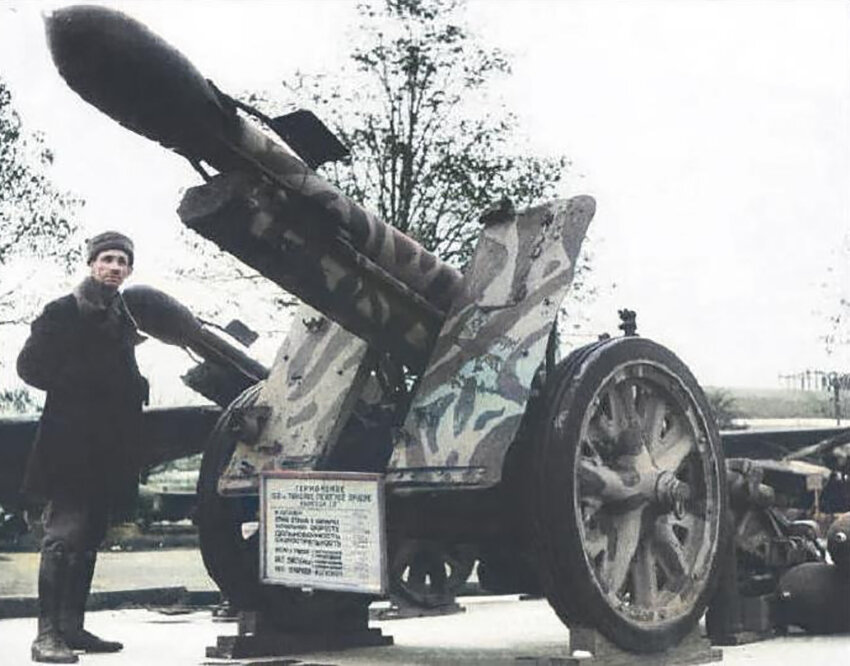

Орудие с заряженной 15-cm Stielgranate 42
Гильзы латунные или стальные, длиной 113,1 мм, диаметр фланца составлял 170,2 мм. Заряд состоял из основного пакета и шести разновесных пучков дигликолевогого или нитроглицеринового пороха. При стрельбе снарядами IGr33 и IGr38 на 1-м (минимальном) заряде начальная скорость составляла 125 м/с, максимальная дальность стрельбы – 1475 метров, на 6-м (максимальном) – 240 м/с и 4700 м соответственно.

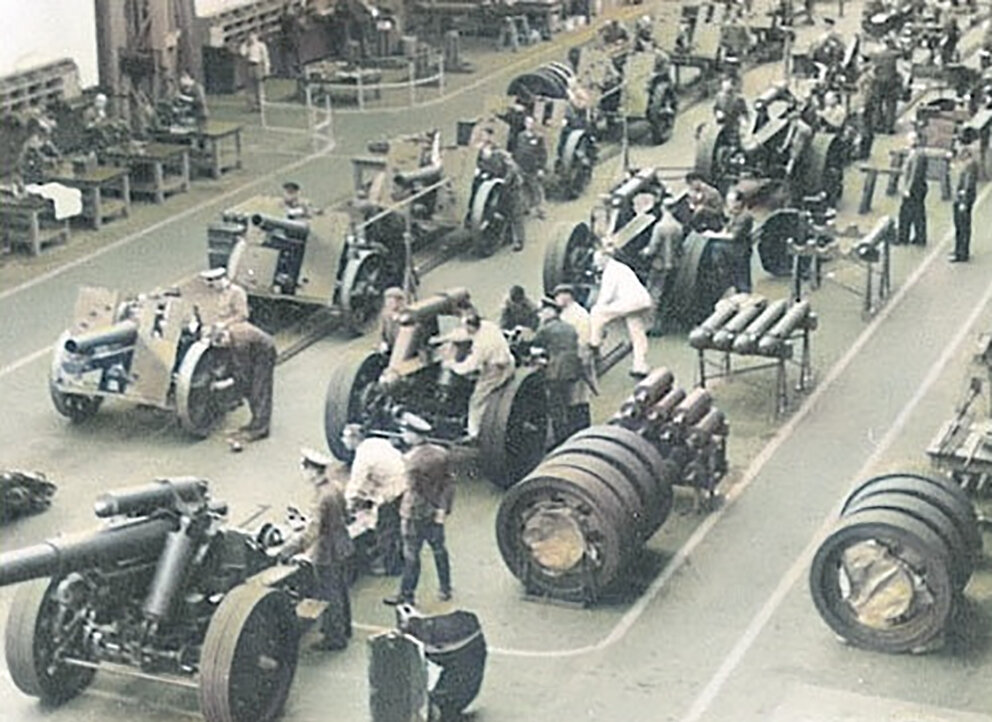

Сборка орудий sIG 33 и тяжелых 150-мм полевых гаубиц sFH18 в сборочном цеху одного из заводов концерна «Рейнметал»
Серийный выпуск sIG 33 начался в 1933 году на производственных мощностях концерна «Рейнметалл». Уже во время войны к их производству подключили предприятие концерна АЭГ в Берлине-Хеннигсдорфе и завод «Бохмише Ваффенфабрик» (бывший «Ческа Збройовка») в Страконицах. В общей сложности за годы войны произвели по разным данным 4155-4700 единиц sIG33. Орудие оказалось весьма недешевым — 20 450 рейхсмарок за штуку. Для сравнения 75-мм легкое пехотное орудие leIG18 стоило 6700 рейхсмарок, а дивизионная 105-мм гаубица leFH18 всего лишь 16 400 рейхсмарок.

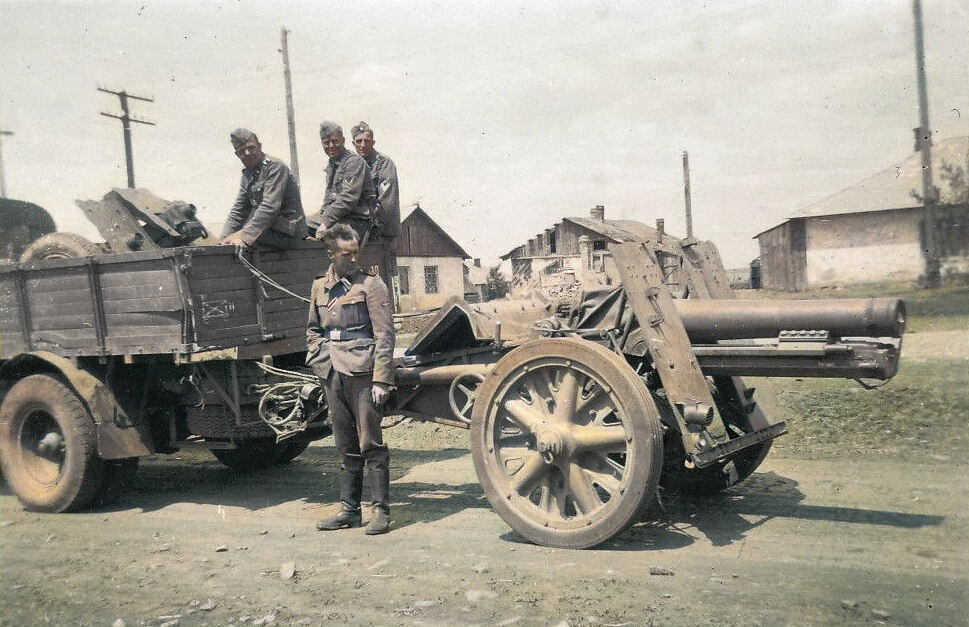

Буксировка тяжелого пехотного орудия грузовиком. Обратите внимание — в кузове стоит 75-мм легкое пехотное орудие leIG18. Весь ассортимент немецких полковушек на одном фото
К сентябрю 1939 года в войска было поставлено 410 тяжелых пехотных орудий. Они поступили на вооружение рот пехотных орудий полков немецких пехотных дивизий: 35 пехотных дивизий 1-й волны мобилизации и 16 — 2-й. Дивизии последующих волн имели лишь легкие пехотные орудия. Рота пехотных орудий состояла из взвода управления, трех взводов легких пехотных орудий и одного — тяжелых. По штату в ней насчитывалось около 180 человек личного состава и 133 лошади. Никакого автотранспорта в роте не имелось: офицеры и унтер-офицеры передвигались верхом, остальные — на передках орудий и зарядных ящиков. Каждая рота имела на вооружении шесть легких 75-мм пехотных орудий le.IG.18 и 2 тяжёлых пехотных орудий s.IG.33, а всего в дивизии насчитывалось 18 легких и 6 тяжелых пехотных орудий. Взводы легких пехотных орудий могли придаваться батальонам, тяжелые же всегда применялись централизованно. Благодаря наличию в роте пехотных орудий sIG 33 полк мог своевременно поражать такие цели, как полевые укрепления практически любого типа(блиндажи, укрытия, пулеметные гнезда и т.п.), не задействуя во многих случаях поддержки дивизионной артиллерии.

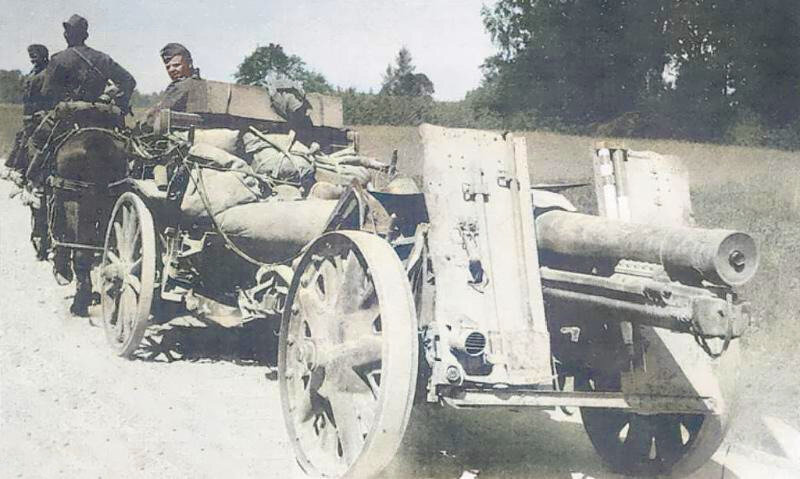

sIG33 на конной тяге. Резиновые бандажи на колесах отсутствуют. Орудие соединено с передком
Весной 1941 г. во всех вновь формируемых дивизиях полковая артиллерия формировалась по образцу дивизий 1-й волны (18 leIG18 и 6 sIG33); в уже существующие дивизии также вводились тяжелые пехотные орудия. Наконец, увеличение производства sIG33 позволило ввести эти системы в моторизованные и танковые дивизии. Ввиду наличия в таких дивизиях лишь двух стрелковых полков, каждая из них располагала четырьмя тяжелыми пехотными орудиями. В моторизованных и танковых дивизиях роты пехотных орудий для буксировки использовали механическую тягу. С 1943 года роты пехотных орудий в танковых и панцергренадерских дивизиях перевооружались самоходками «Grille» с орудиями sIG33 на шасси чешского легкого танка LT vz.38 — по шесть единиц в роте. При этом все буксируемые орудия — как легкие, так и тяжелые — изымались.

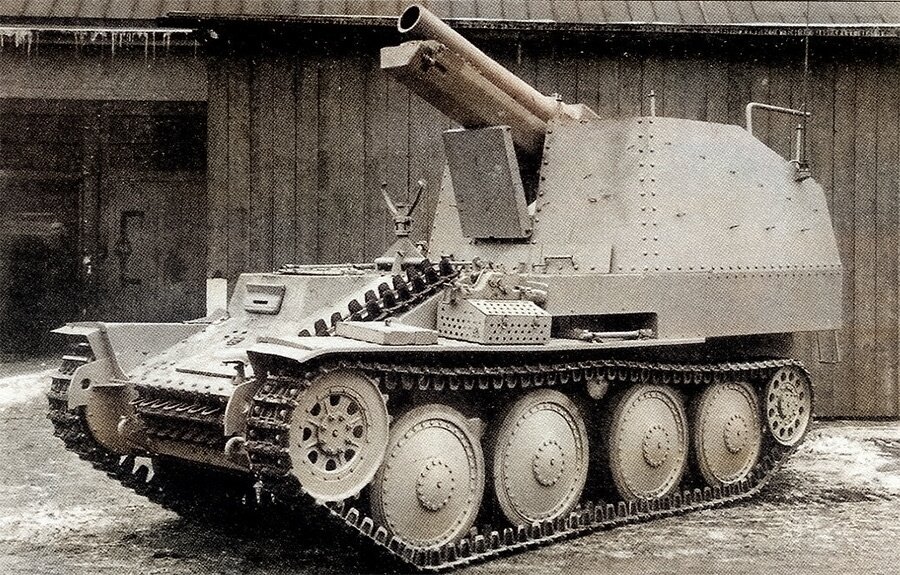

САУ «Grille» — самоходная версия «ЗиГа» предназначенная для вооружения танковых и моторизованных дивизий
Самым большим недостатком sIG 33 стала её невысокая мобильность, что стало ясно уже в ходе польской кампании. Для того, чтобы использовать огневую мощь этого орудия в манере блицкрига требовалось создание его самоходного варианта. И таких машин было создано несколько типов.

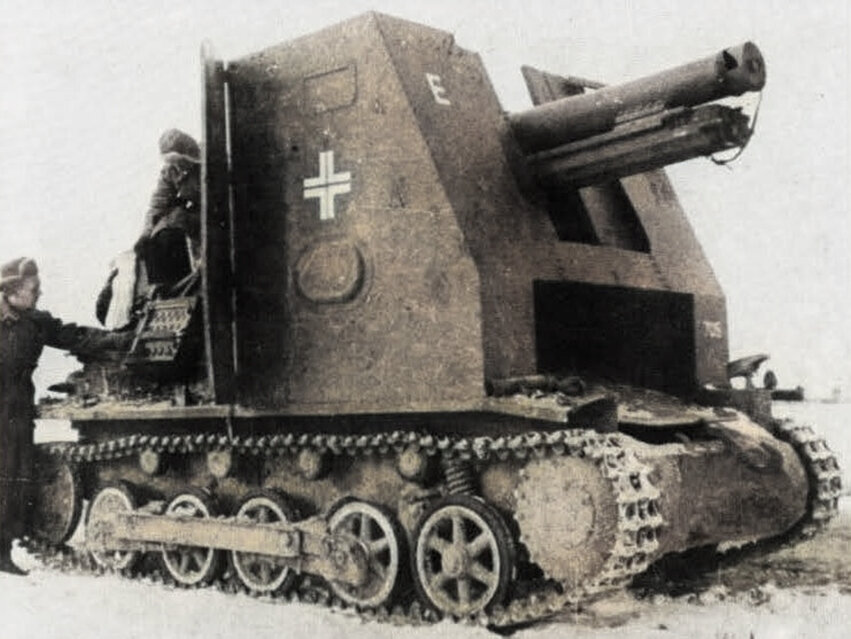

Красноармейцы рассматривают трофейную САУ 15 cm sIG 33 Sfl auf Pz.Kpfw. I Ausf. B. — скорее не самоходка, а самоходный лафет. Орудие установили прямо на корпусе танка вместе с колесным лафетом в открытую сверху и сзади рубку из 10-мм бронелистов прикрывавшую артсистему и экипаж, состоявший из четырех человек — водителя, командира, выполняющего также функции наводчика, и двух заряжающих. Орудие комплектовалось прицелом Rbf136. Двигатель с трансмиссией и ходовая часть от легкого танка Pz.Kpfw. I Ausf. B
Поначалу в качестве базы использовались легкие танки Pz.KpfW. I Ausf. B., Pz.Kpfw. II Ausf. B и уже упомянутый LT vz.38 (он же PzKpfw 38(t)). Во всех случаях орудие устанавливалось в открытой сверху легкобронированной рубке, что делало машины очень уязвимыми, особенно в ближнем бою, а также во время боевых действий в городской застройке.

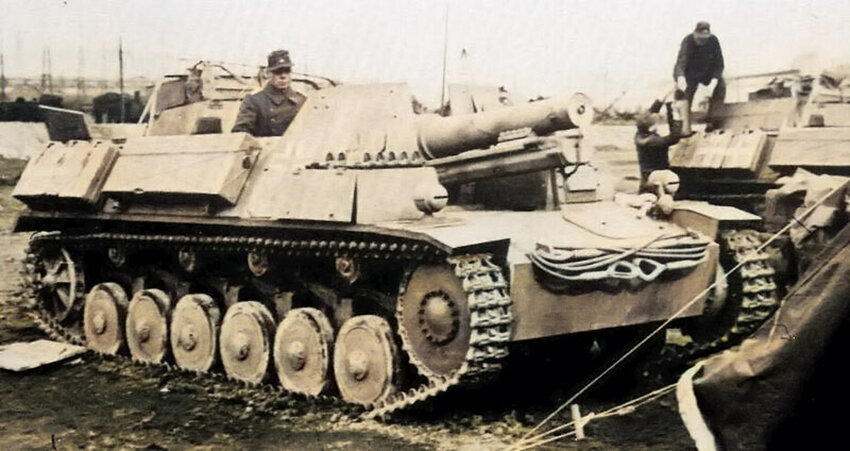

15 cm sIG 33 auf Fahrgestell Pz.Kpfw. II на базе легкого танка Pz.Kpfw. II Ausf. B Всего построили 12 штук, которые отправили воевать в Северную Африку — открытый сверху корпус позволял обойтись без кондиционера
Наиболее же удачной стала САУ созданная на шасси танка Pz.Kpfw. III, которая получила обозначение Sturm-infanteriegeschutz 33 (сокращенно — StuIG 33). В отличие от предыдущих версий она имела полностью бронированную рубку и приличное бронирование. Выпущенная небольшой серией она принимала участие в боях под Сталинградом.

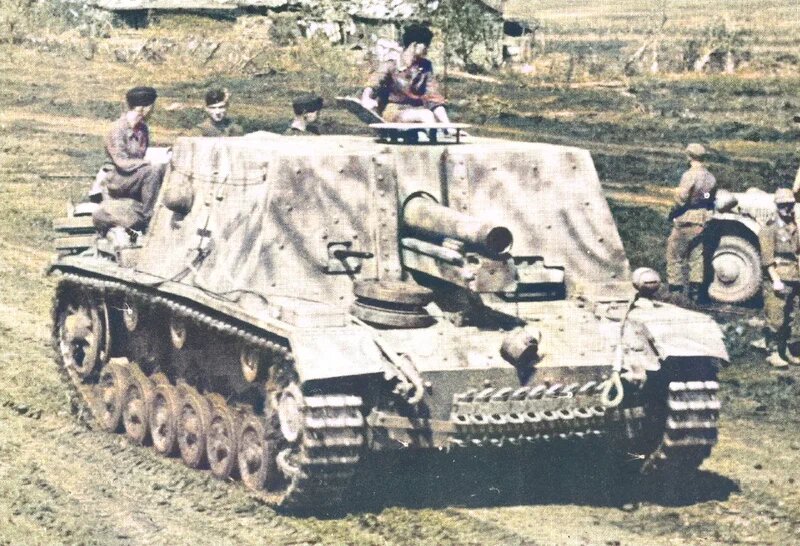

Самоходная артустановка StuIG 33 — наиболее защищенная версия САУ с орудием sIG 33. Правда из-за полностью бронированной боевой рубки пришлось уменьшить угол вертикальной наводки орудия
Но вернемся к буксируемому варианту. Само орудие по своей конструкции практически не ушло от образцов времен первой мировой войны. Основным его недостатком была большая его масса, что в полковой артиллерии имеет особое значение — для орудий, действующих в боевых порядках пехоты требования к мобильности очень высоки, поскольку от этого напрямую зависит и их выживаемость на поле боя. Нередко перемещать полковые орудия приходится самим артиллеристам, без помощи тягачей или лошадей. А тащить на руках почти двухтонную махину, да ещё и по изрытому вдоль и поперек полю боя — то ещё «удовольствие»! Немецкие конструкторы пытались устранить этот недостаток — в 1938 году sIG 33 была модернизирована путем использования в конструкции лафета лёгких сплавов. Правда получилось не очень — масса уменьшилась только на около 150 кг. Но даже это достижение сохранить не получилось — с началом войны возник дефицит материалов, что заставило вернуться к полностью стальной конструкции. Помимо этого из минусов можно отметить и небольшой угол горизонтальной наводки, что в общем характерно для орудий с лафетом однобрусной конструкции. Поэтому даже наличие в номенклатуре кумулятивного снаряда позволяло говорить о возможностях орудия вести борьбу с бронетехникой как о весьма ограниченных. Но как бы там ни было, при всей заурядности своей конструкции sIG 33 вполне успешно справлялась со своей «работой».

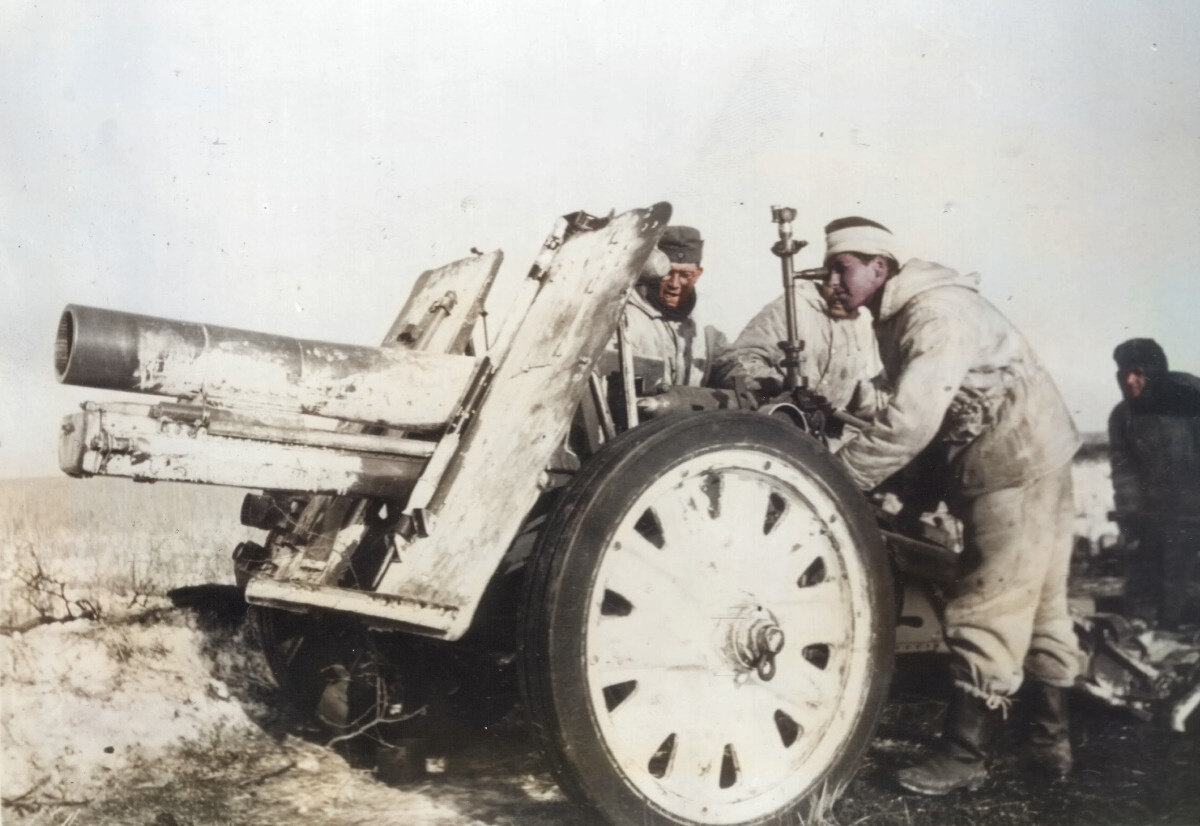

Зима на Восточном фронте — любимое немецкое время года! Окрашенное в белый sIG 33 на огневой позиции
Но вот само введение 150-мм калибра в артиллерию полкового звена было беспрецедентным шагом. По крайней мере, в начальный период второй мировой ни одна другая армия не имела столь мощных артсистем в пехотных частях. Фугасный снаряд легко проникал под укрытия толщиной до трех метров из земли и бревен, тем самым позволяя бороться с различными типами полевых фортификационных сооружений. Взвод sIG 33, стал тем инструментом который позволял командиру немецкого пехотного полка самостоятельно решать задачи, для которых в армиях других стран приходилось привлекать дивизионную артиллерию: пехотные орудия размещались в непосредственной близости к переднему краю, что сокращало время реакции и позволяло максимально быстро подавлять вскрытые цели — а это очень весомое преимущество на поле боя. Так что, «кувалда» была хоть и тяжелой, но вполне рабочей.
Источники: Schweres Infanterie-Geschütz 33/»Waffen Revue» №59, А. Харук «Артиллерия Вермахта», В.И. Хохлов «Вооружение германской артиллерии», H. Jäger, «German Artillery of World War One», А.Б. Широкорад «Энциклопедия отечественной артиллерии», А.Б. Широкорад «Бог войны Третьего рейха»
