Рассказ о 90-сантиметровом английском прожекторе Projector A.A., 90-cm Mk.V/Mk.VI
Средства защиты от нападений с воздуха стали появляться незадолго до начала Первой мировой войны. Впрочем, настоящий их расцвет случился уже во время Великой Войны. В полной мере это касалось и такого направления, как защита от ночных атак. Особенно они стали актуальны для английских сил противовоздушной обороны. Связано это оказалось с тем, что немцы весьма активно занимались ночными бомбежками, в том числе и с цеппелинов. По этой причине потребовались средства обнаружения вражеской авиации.

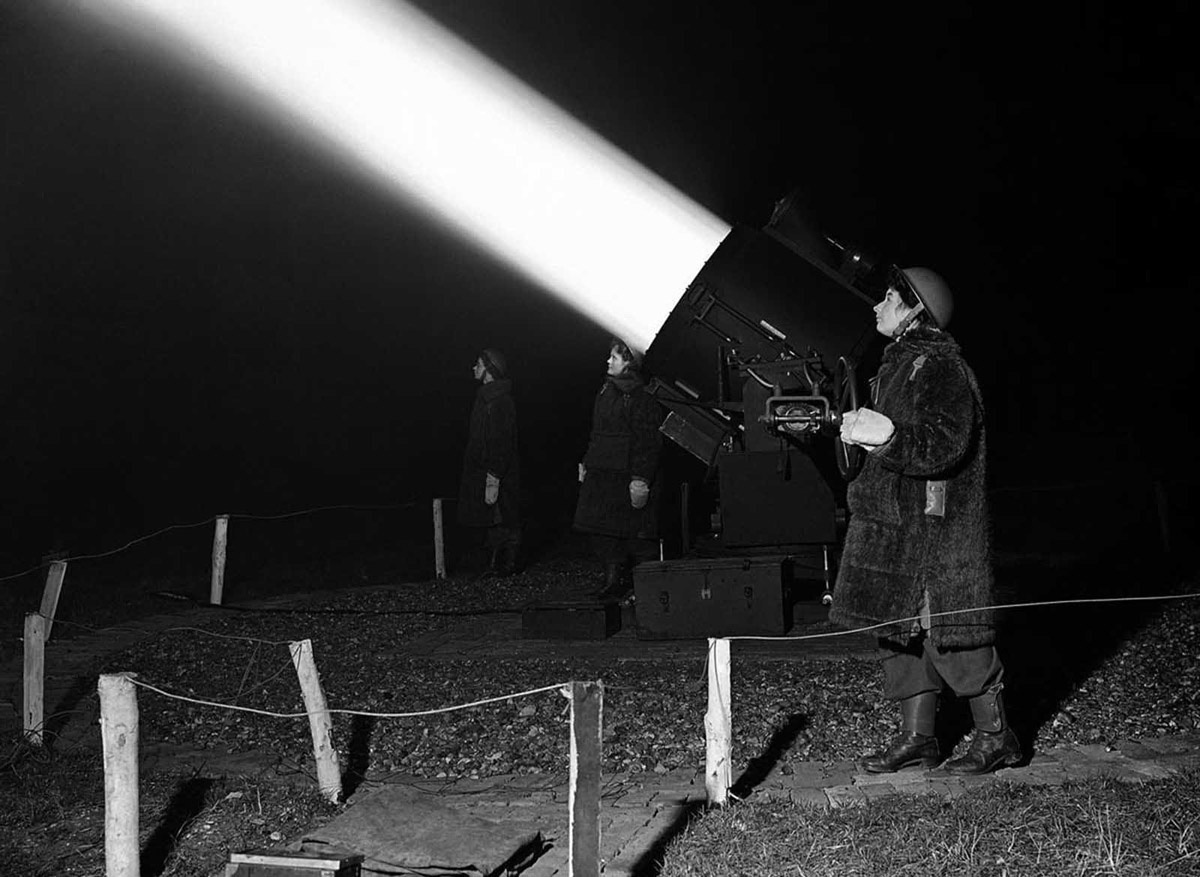

Женский расчет 90-см прожектора Projector A.A., 90-cm Mk.VI. Такая картина для английской ПВО была привычной
Еще более актуальными прожекторы стали для английских сил ПВО в годы Второй мировой войны. Причем англичане не стали дожидаться, когда начнутся бомбежки, разработкой новых образцов они занялись заранее. Подобно немцам, было решено иметь на вооружении два типа прожекторов — малый и большой. Впрочем, Projector A.A., 90-cm Mk.V/Mk.VI сложно назвать малым. Этот прожектор, ставший для английских ПВО одним из основных, был довольно крупным, и предназначался для работы не только в паре с легкой зенитной артиллерией.
Длинная штанга управления облегчала наводку по горизонтали
Необходимость замены устаревающих 120-см прожекторов английские военные осознали к середине 30-х годов. В этом смысле развитие английских прожекторов было очень похоже на то, что происходило у немцев. Разница в том, какие именно прожекторы понадобились. Насчет большого прожектора особых вариантов не предвиделось. У всех на слуху был 60-дюймовый (152 см) прожектор Sperry, который задавал общую моду. Такой появился и у англичан, известен он как 150 cm Projector Anti-Aircraft.

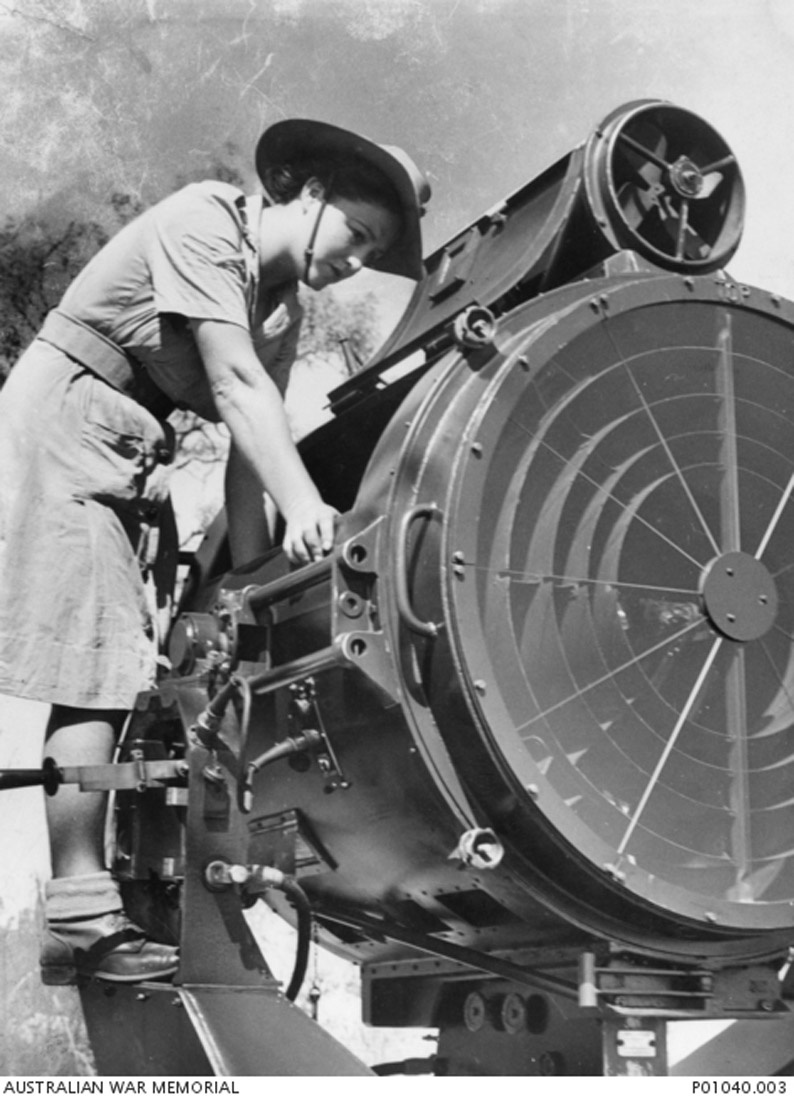

Этот вариант нередко подписывали как 90-см прожектор Sperry
Вместе с тем, осталась потребность и в более легком прожекторе. И если у немцев появление 60-см прожектора связана с необходимостью иметь модель, способную работать в паре с 20-мм зенитными автоматическими пушками, то англичане такой связки делать не стали. Им потребовалась более легкая модель, которая занимала свою нишу, где не требовались столь крупные модели прожекторов. Причем и тут имелся след фирмы Sperry, выпускавшей прожекторы разных типов.

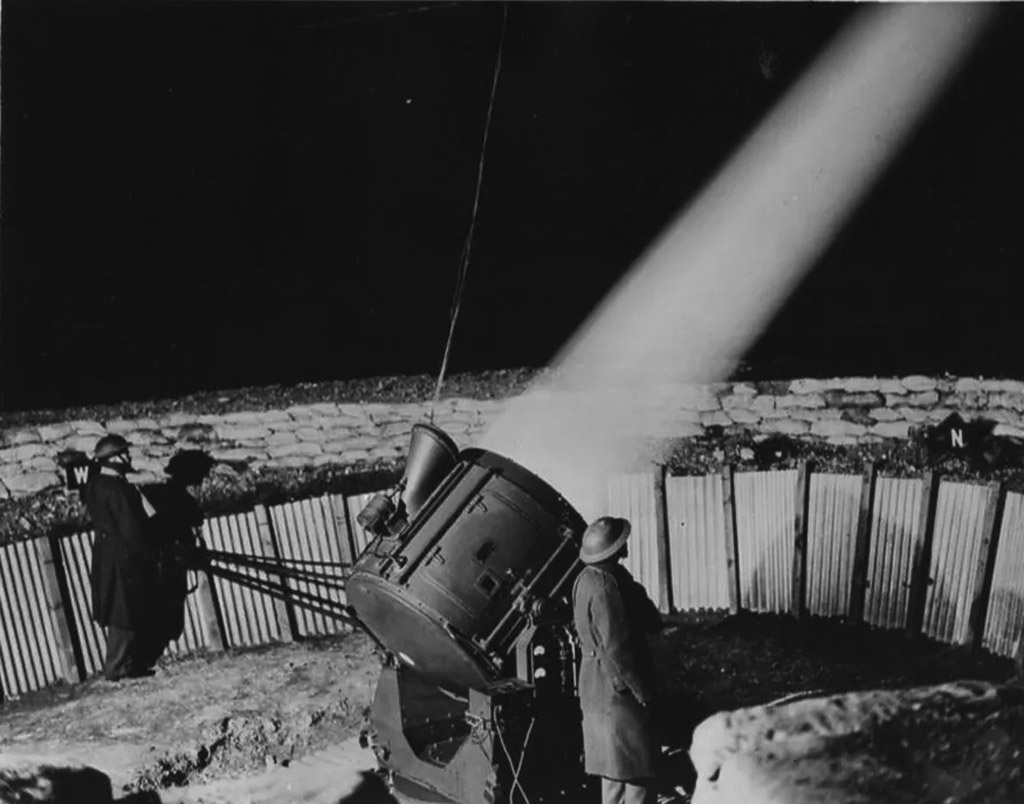

«Пони бегает по кругу». Радиус забора равнозначен вылету штанге с механизмом наводки по вертикали
В 1936 году на свет появился прожектор, который официально указывался как Projector, A.A., 90-cm. Существовало две основные версии, Mk.V и Mk.VI, немного отличавшихся друг от друга. С точки зрения основной концепции они оказались близки к 120-см прожектору, хотя тот, конечно, был более громоздким. Характерной деталью английского 90-см прожектора стал вентилятор, установленный в верхней его части. Предназначался он для охлаждения внутри прожектора.

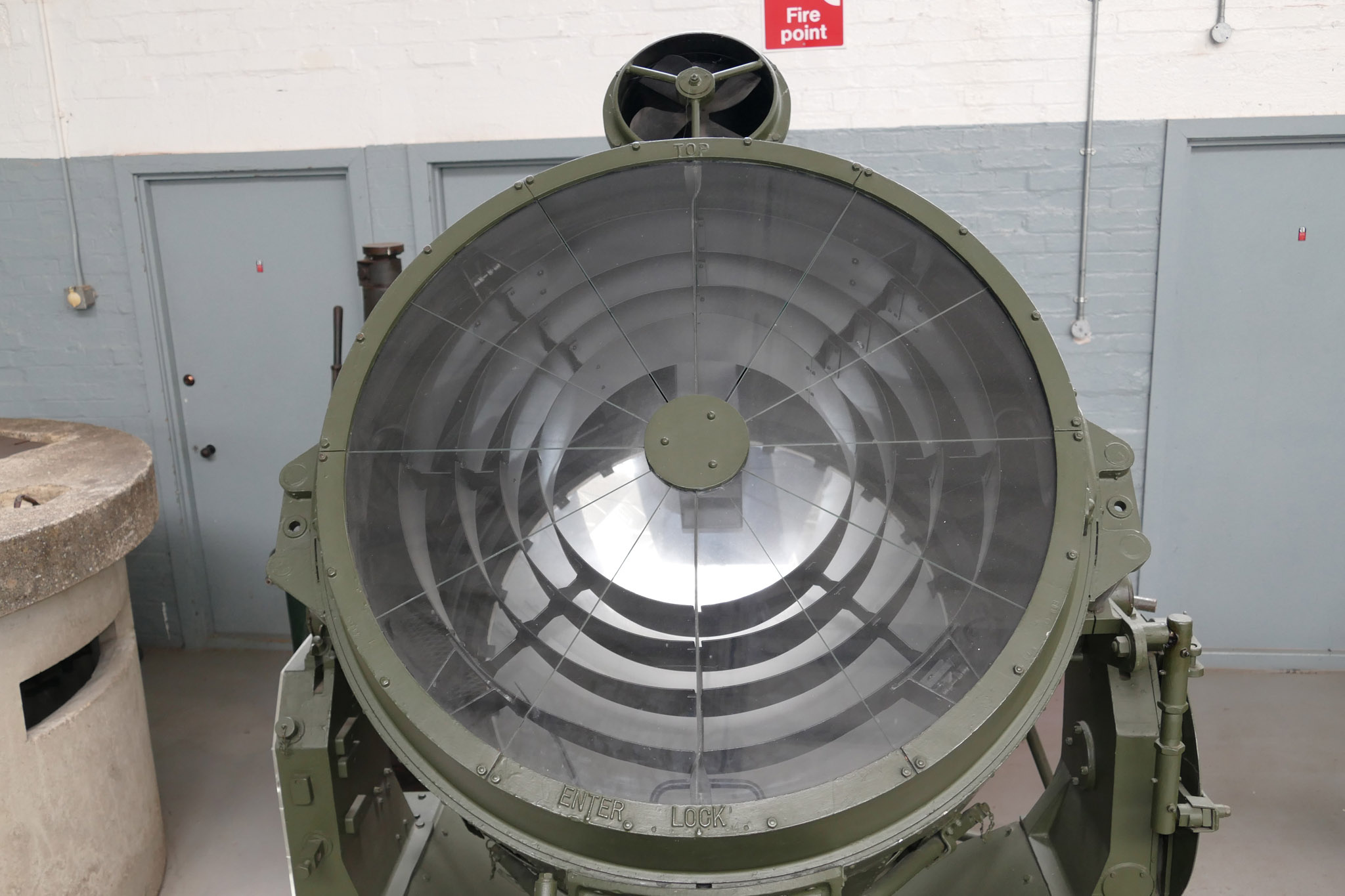

Projector A.A., 90-cm Mk.V в коллекции Имперского военного музея в Даксфорде
С точки зрения системы управления англичане пошли по тому же пути, что и немцы на своих 110-см прожекторах времен Первой мировой войны. Для удобства управления наводка была вынесена на длинную тягу, размещавшуюся с левой стороны. Такая же система использовалась и на английском 120-см прожекторе. За счет этого управление прожектором осуществлялось одним человеком. Наводку по горизонтали он производил корпусом, а для наводки по вертикали крутил маховик.
Данный экземпляр был изготовлен Metropolitan Vickers в 1937 году
Такая система наводки заметно упрощала наводку, поскольку в одиночку было куда удобнее держать цель. Согласно концепции зенитных батарей, куда штатно входило по 12 таких прожекторов, в случае обнаружения самолета противника на него наводилось 3 прожектора. Правда, есть один нюанс: для того, чтобы управлять такой системой, требуется немало места. Плюс есть есть нюанс, связанный с музейным экспозиционированием. Поскольку тяга очень длинная, обычно ее на музейные прожекторы не ставят.
Вентилятор сверху — характерная для данного прожектора деталь
Projector A.A., 90-cm Mk.V/Mk.VI являлся достаточно мощным прожектором, который был способен вести цели на дистанции до 8 километров. Использовались такие прожекторы в паре с дизельным генератором Lister JP3 мощностью 15 киловатт. Впрочем, в музеях генераторы обычно встречаются куда реже, чем прожекторы. Сами генераторы могли быть как стационарными, так и перевозящимися на прицепах.
Электромотор, крутивший вентилятор
В то время прожекторы обычно делали на небольших колесах, поскольку на дальние дистанции их перевозили в кузовах грузовиков. Колесики были нужны только для доставки непосредственно на место установки. В этом смысле создатели Projector A.A., 90-cm Mk.V/Mk.VI оказались оригиналами. Вместо обычного колесного хода на прожектор установили гусеничный ход, разработки Roadless Traction Ltd. Это было нужно, чтобы таскать прожектор по пересеченной местности.
Еще одна характерная деталь Projector A.A., 90-cm Mk.V/Mk.VI — гусеничный ход
Несмотря на то, что еще до начала Второй мировой войны появился более мощный 150-см прожектор, 90-см модель производилась вплоть до 1945 года. Причем применялись они не только в метрополии. Эти прожекторы вполне использовались и на фронте. Впрочем, более известны они по использованию в системе английской ПВО, где 90-см прожекторы часто находились на вооружении женских зенитных подразделений.
Разработан он был Roadless Traction Ltd
Нельзя сказать, что Anti-Aircraft Searchlight, 90 cm является малоизвестным образцом. В музеях, прежде всего английских, они вполне представлены. Но эта самая известность, можно сказать, локальная. Так уж получилось, что обычно вспоминают немецкие зенитные прожекторы, ну и иногда наши. Хотя 90-см прожекторы внесли свою, весьма немалую лепту в отражении немецких атак с воздуха. Кроме того, они использовались и для ряда других задач.
