Северокорейский гибрид Арматы и Абрамса. Основной боевой танк Сh’ŏnma-2 (M-2020). КНДР

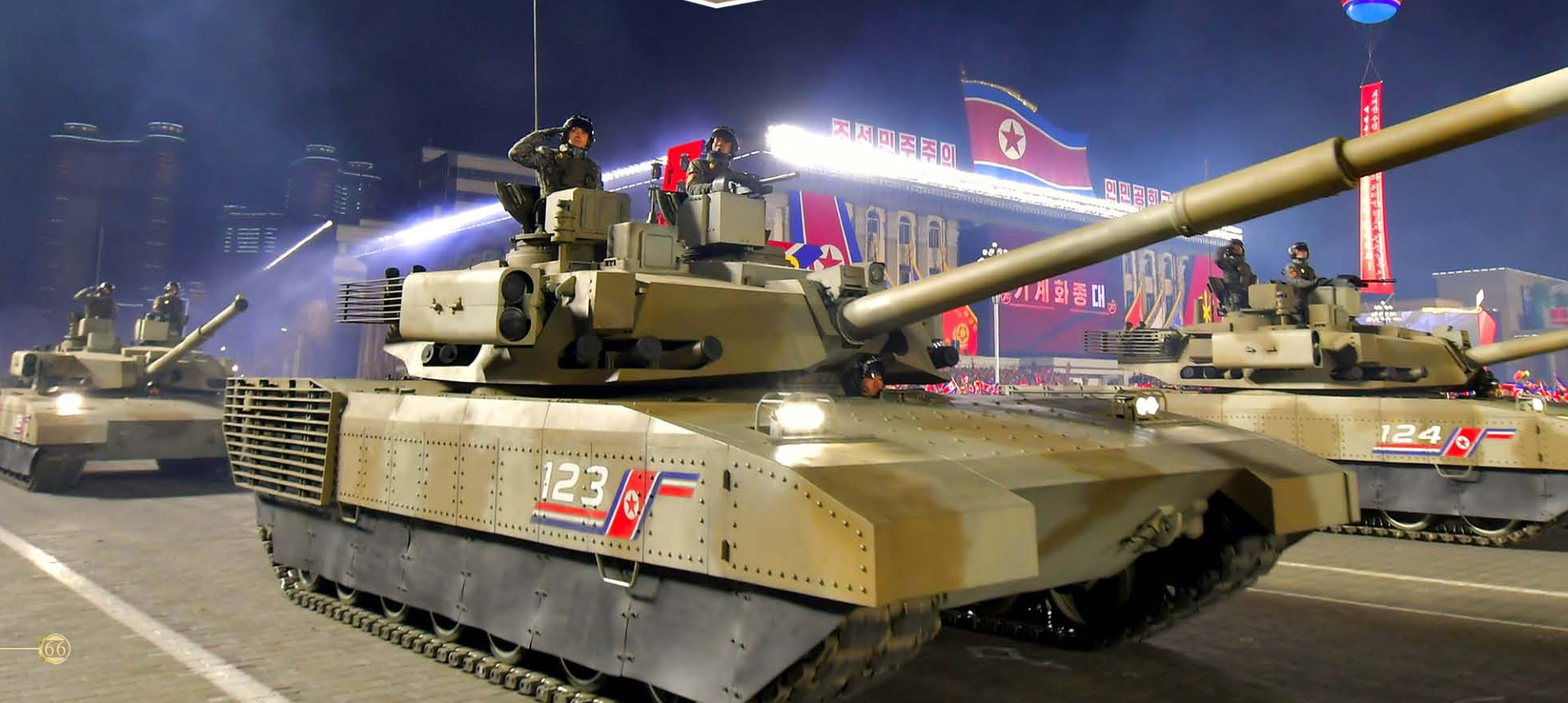

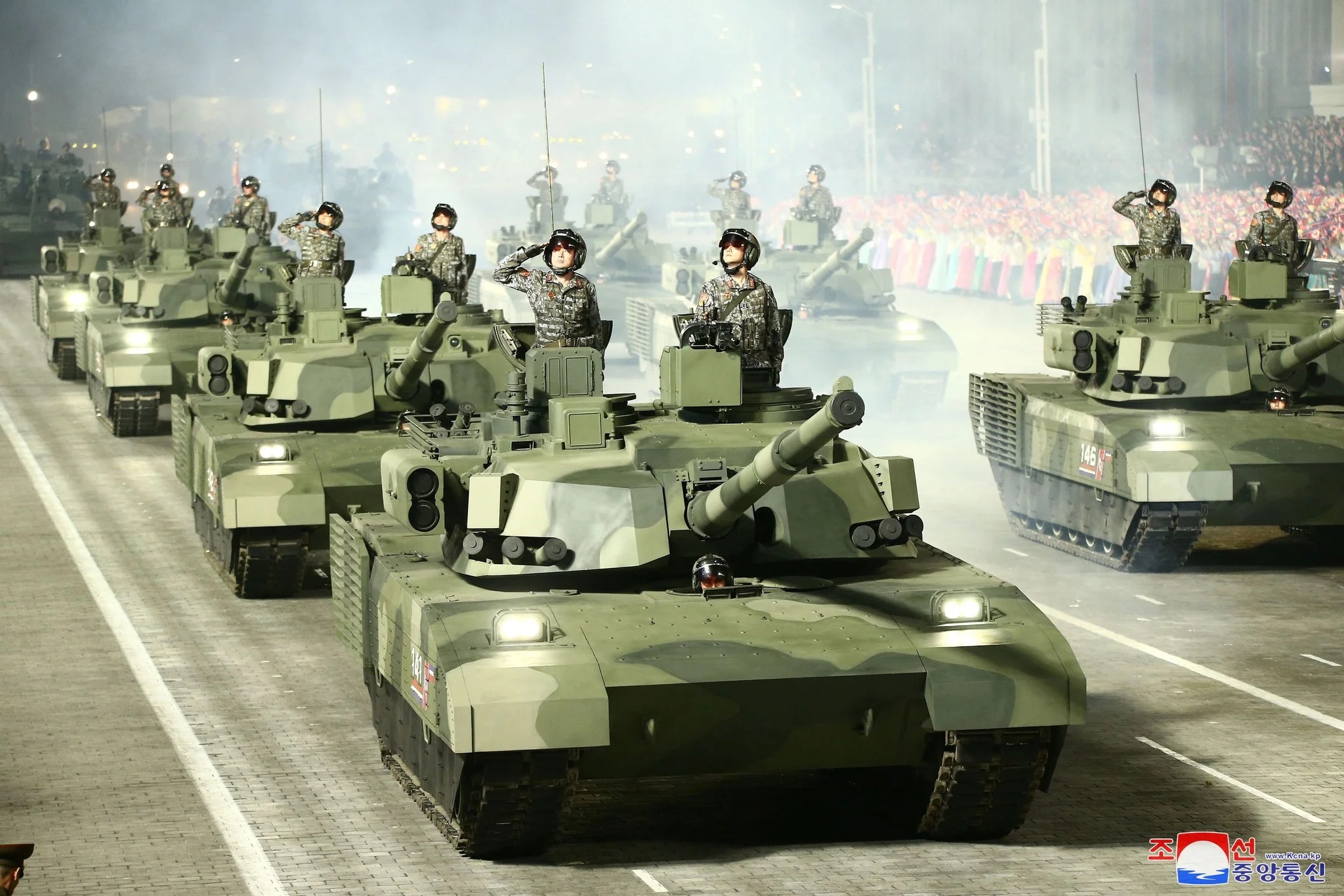

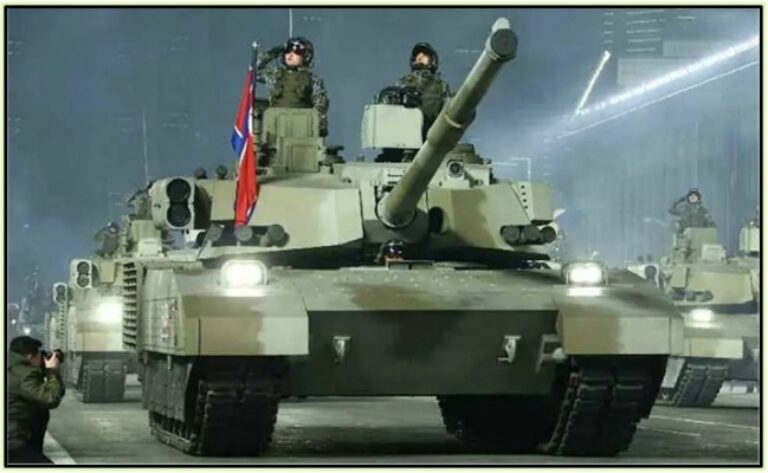

Во время ночного парада, 10 октября 2020 года, посвященного 75-й годовщине основания Трудовой партии Кореи, публика увидела совершенно новый танк. Его архитектура выглядит достаточно современной, а ходовая часть напоминает решения, используемые в российском перспективном танке Т-14 «Армата». Конструкция башни также включает элементы, направленные на снижение радиолокационной заметности, такие как наружный легкий кожух, что перекликается с решениями, реализованными в «Армате» и «Абрамсе».

Содержание:

История разработки

В конце 2015 года северокорейский перебежчик в Южную Корею сделал сенсационное заявление во время допроса. Он утверждал, что в Корейской Народно-Демократической Республике есть по крайней мере один ОБТ западного образца, который, по его мнению, был южнокорейским. Танк изучался в месте, которое он назвал Северокорейским танковым исследовательским центром, но ему неизвестно, как он туда попал. По словам того же перебежчика, танк был оснащен 120-мм гладкоствольной пушкой, новой композитной броней, автоматической системой сопровождения цели, передовым оптическим оборудованием и двигателем мощностью около 1000 л. с. Он также сказал, что северокорейские офицеры были напуганы возможностями этой машины по сравнению с танками КНДР.

Сначала южнокорейская военная разведка посчитала эти заявления дезинформацией, но в течение следующих нескольких месяцев еще два северокорейских перебежчика сделали аналогичные заявления. В ответ на это Министерство обороны Южной Кореи инициировало внутреннею проверку армии Республики Корея (ROKA), чтобы проверить, не пропали ли какие-либо танки. В конце марта 2016 года окончательный вердикт состоял в том, что в Южной Корее не было ни одного пропавшего танка.

Общий вывод в военных кругах был таков, что это был не южнокорейский танк. Многие аналитики пытались установить, какой тип танка это мог быть, но безуспешно. Гипотеза заключалась в том, что рассматриваемый танк мог быть американским M1A1M Abrams, захваченный Ираном в начале 2015 года.

Захваченный в Арке Абрамс

Сегодня известно, что всего 9 M1A1M Abrams были захвачены в Ираке в период с конца 2014 года по начало 2016 года группировкой Kata’ib Hezbollah (радикальная шиитская военизированная группировка) и организацией Badr (шиитская военизированная организация). Неизвестное количество этих танков было передано Ирану, где они прошли оценку, в то время как другие остались в руках шиитских группировок для борьбы с иракской армией и ИГИЛ.

Имея прочные отношения с Ираном, Северная Корея могла бы получить один захваченный танк в обмен на военную технику. Подобные ситуации, как видно, уже имели место в прошлом: во время ирано-иракской войны Северная Корея получила Т-72 Урал, захваченный иранцами у иракцев в обмен на стрелковое оружие и 122-мм ракетные установки.

Эта гипотеза не подкреплена никакими доказательствами. Отсутствие официальной информации о начале разработки Ch’ŏnma-2 делает невозможным подтверждение возможности того, что по крайней мере один M1A1M прибыл в КНДР и был задействован в ходе разработки Ch’ŏnma-2.

Утверждения северокорейских перебежчиков можно просто объяснить, как мнение неопытных военных, у которых не было надлежащих знаний, чтобы отличить прототип Ch’ŏnma-2 от западного танка.

Особенности конструкции

Компоновка нового северокорейского ОБТ на первый взгляд напоминает стандартные западные ОБТ, значительно отличаясь от предыдущих танков, произведенных в Северной Корее.

Старые машины КНДР имеют очевидное сходство с советскими или китайскими танками, от которых они произошли. Ранее это были вариации на тему Т-62 и Т-72. В целом, северокорейские танки имеют меньшие размеры по сравнению с западными ОБТ, что делало их меньше по массе и стоимости, а также удобными быстрой транспортировки по железной дороге или воздуху. Что касается ОБТ НАТО, то ни, как правило, дороже и крупнее, что обеспечивает больший комфорт для экипажа.

Корпус, ходовая часть и двигатель

Корпус нового танка полностью отличается от предыдущих северокорейских ОБТ и больше похож на современные ОБТ, в частности, на российский ОБТ Т-14 «Армата», впервые представленный в Москве во время парада в честь 70-летия Победы в Великой Отечественной войне 9 мая 2015 года.

Механик-водитель размещается по центру в передней части корпуса и имеет поворотный люк с двумя перископами. Расположение водителя предполагает, что часть боеприпасов в машине хранилась за отделением управления, что делает ее более безопасной по сравнению со старыми танками, такими как Ch’ŏnmas, T-62 и Leopard 1.

Ходовая часть состоит из семи опорных катков большого диаметра, защищенных боковыми юбками. В нижней части полимерная юбка (черная, которую можно увидеть на фотографиях) почти полностью закрывает колеса, скрывая большую часть ходовой части.

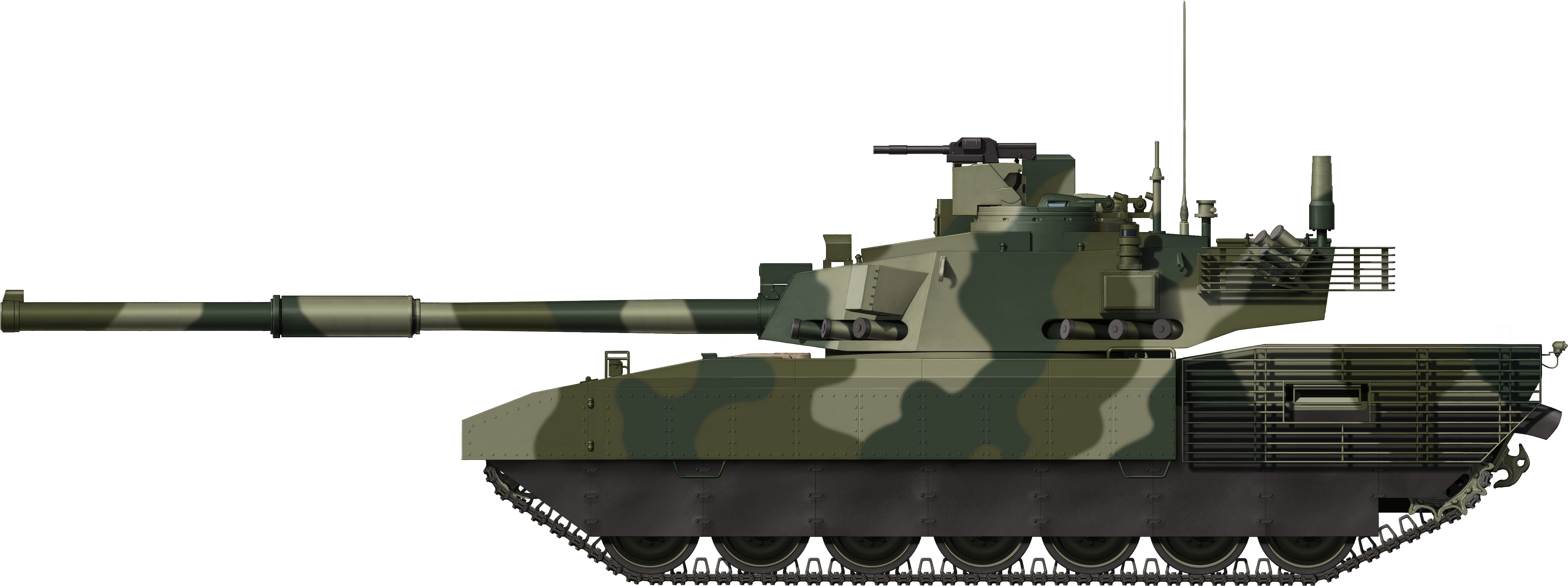

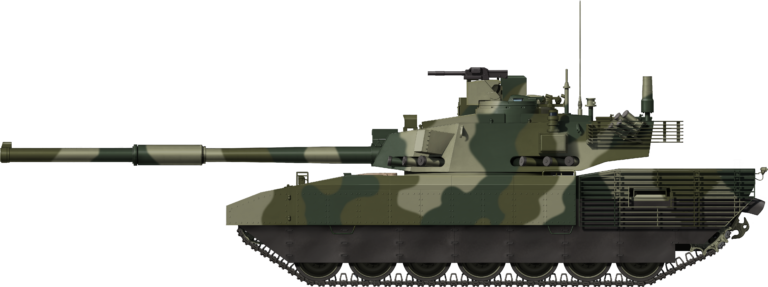

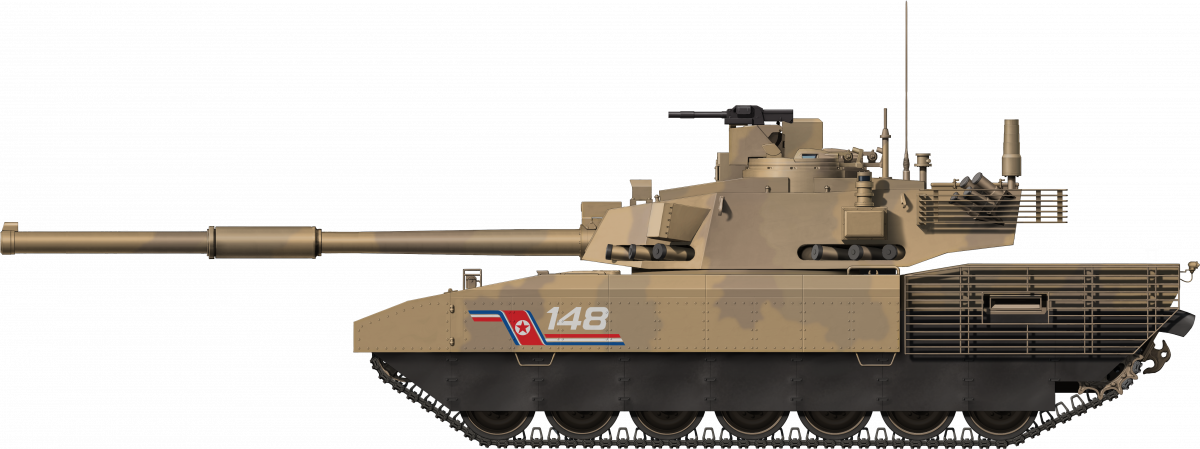

Ch’ŏnma-2 вид сбоку. Источник: KCBC

Задняя часть бортов корпуса защищена решетчатой ​​броней. Этот тип брони, защищающий борта моторного отсека, часто используется на современных танках и эффективен против определенных типов пехотного противотанкового оружия с кумулятивными боеголовками, такими как реактивные гранаты (РПГ) или противотанковые управляемые ракеты (ПТУР). С левой стороны решетчатая броня имеет отверстие для доступа к глушителю.

Задняя часть машины выше передней. Вероятно, это было сделано для увеличения пространства в моторном отсеке, вероятно, для того, чтобы разместить модернизированную версию 12-цилиндровых двигателей Ch’ŏnma-216 и Songun-915, выдающих, по оценкам, от 1000 до 1200 л. с. Такая мощность достаточна для танка с предполагаемым весом около 50 тонн, что превышает обычный вес северокорейских танков, от 37 до 44 тонн (ранние модели Ch’ŏnma и Songun соответственно).

Очевидно, что такие характеристики, как максимальная скорость, запас хода или расход топлива Ch’ŏnma-2, неизвестны.

Конструкция башни

Если корпус по своей форме напоминает Т-14 «Армата», самый современный ОБТ, разработанный российской армией, то башня напоминает M1 Abrams, стандартный ОБТ армии США, или китайский экспортный танк MBT-3000, также известный как VT-4.

Однако в реальности конструктивно башня сильно отличается от башни американского танка. Фактически, нижняя часть башни имеет четыре отверстия для пусковых установок системы постановки дымзавесы. С правой стороны башни находятся пусковые установки ПТУР.

Командирская башенка располагается с правой стороны башни. Там же размещен тепловизионный прибор командира (CITV). Чуть ниже расположен прицел наводчика. Оба прицела обычно закрыты защитными щитками во время парадов. Эти щитки защищают хрупкую и сложную оптику от осколков гранат, шрапнели, пыли, грязи и пуль на поле боя. Прицел наводчика, похоже, является своего рода копией белорусского прицела «Сосна-У», установленной на Т-72Б (модификация Б2), Т-80БВМ и Т-90М. «Сосна-У» — это прицел наводчика, разработанный в Белоруссии ОАО «Пеленг» и производимый в России. Он имеет дневной канал, ночной, тепловизионный канал и лазерный дальномер.

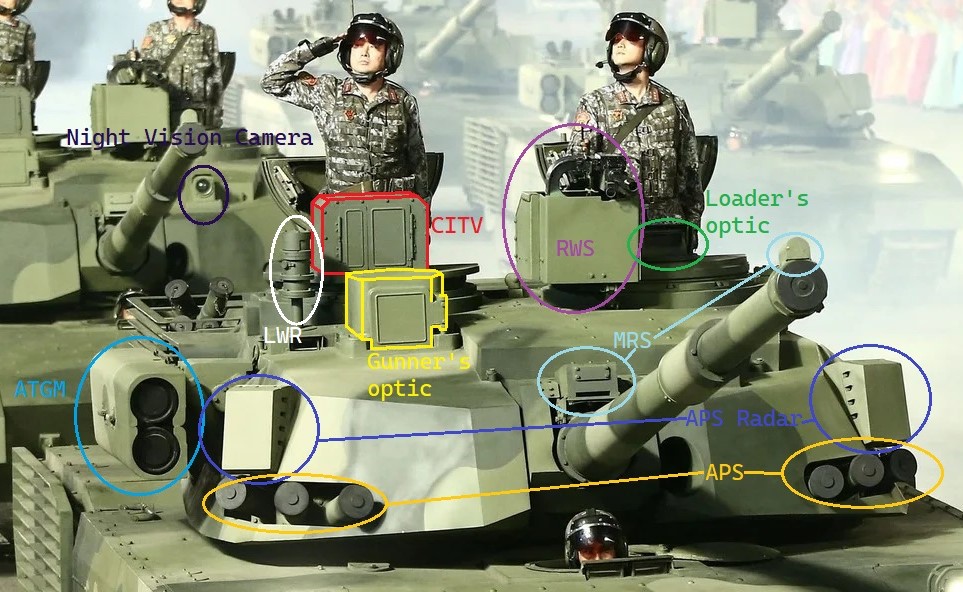

Устройство башни Ch’ŏnma-2

Слева в башне находится то, что похоже на прибор ночного видения. Если машина действительно таким прибором, то станет существенным прорывом для Северной Кореи, так как Ch’ŏnma-2 станет первым северокорейским танком, оснащенным таким устройством.

В задней части башни есть несколько люков, которые, похоже, являются вышибными панелями для задней боеукладки. Если это утверждение верно, это существенно повысит выживаемость экипажа и станет шагом вперед для северокорейской промышленности. Предыдущие модели танков полагались на советскую схему боеукладки, которая показала свою уязвимые для вражеского огня и стало причиной гибели большого числа танкистов.

Вооружение

Основное вооружение, как и в случае с Songun-915, похоже, представляет собой северокорейскую копию 125-мм российской гладкоствольной танковой пушки 2А46, а не 115-мм северокорейскую копию советской 115-мм пушки 2А20. Размеры явно больше, и маловероятно, что северокорейцы установили бы пушку более старого поколения на, столь технологически продвинутую машину.

По фотографиям также можно логически предположить, что пушка не способна стрелять ПТУР, что могут делать российские 125-мм пушки, поскольку машина оснащена внешней пусковой установкой ракет.

На стволе пушки, в дополнение к эжектору, находится система контроля искривления ствола (MRS), аналогичная той, что установлена ​​на китайском ОБТ Type 99A.

Многие источники выдвигали гипотезу, что маленькая коробка над стволом — это лазерный дальномер. Однако это скорее всего ошибка, поскольку над наконечником ствола установлен приемник. Как и во многих других современных ОБТ, лазерный дальномер Ch’ŏnma-2, вероятно, размещен внутри прицела наводчика.

Другое предположение, которое можно сделать, заключается в том, что орудие не оснащено автоматом заряжания, поскольку внутри башни находятся три члена экипажа. Командир танка находится позади наводчика, с правой стороны башни, а заряжающий — с левой. Это можно предположить из-за того, что CITV и прицел наводчика находятся один перед другим с правой стороны, как на многих западных танках, где командир сидит позади наводчика и имеет с ним схожий прибор наблюдения.

В качестве дополнительного вооружения на танке используется спаренный пулемет, вероятно, 7,62-мм Type 82, который является северокорейской копией советского ПКТ. Данное оружие установлено не в маске орудия, а в боковой части башни.

Достаточно интересно, что Ch’ŏnma-2 является первым северокорейским танком, без 14,5-мм крупнокалиберного пулемета 64. Вместо него установлен 30-мм автоматический гранатомет на ДУМВ, управляемый изнутри машины. Орудие, вероятно, является копией советских автоматических гранатометов АГС-17 или АГС-30 и, вероятно, может быть заменено средними или тяжелыми пулеметами, даже если до сегодняшнего дня на Ch’ŏnma-2 RWS не было замечено такого оружия.

Решение сохранить внешнюю пусковую установку ПТУР вместо современных и более безопасных управляемых противотанковых ракет с запуском из пушки (GL-ATGM) вероятно, связано с отличием калибра орудия и северокорейских ПТРК.

При этом естественно неизвестна точная модель ракет, установленных на Ch’ŏnma-2. Некоторые источники предположили, что это ПТРК Bulsae-2 (Bulsae означает «Жар-птица» на корейском языке), которые являются копией российских противотанковых управляемых ракет 9K111 «Фагот» (обозначение НАТО AT-4 «Spigot») с полуавтоматическим управлением по линии прямой видимости (SACLOS) или ее версии с лазерным наведением Bulsae-3. Так же на машине могут быть установлены ПТУР, Bulsae-4 и Bulsae-5.

Первая, по-видимому, является нелицензионной копией RAFAEL SPIKE с оптоволоконным наведением вне прямой видимости (NLOS), а вторая — это ПТУР 9M133 «Корнет» (обозначение НАТО AT-14 «Spriggan») с лазерным наведением, которую Северная Корея перепроектировала после того, как несколько образцов были поставлены из Сирии.

Хотя точная модель ракет не сообщается, очевидно, что ракеты могут поражать как наземные, так и воздушные цели, что повышает эффективность северокорейского танка.

Что характерно, машина не оснащена пусковыми установками ПЗРК, в отличие от всех основных боевых танков и многих боевых машин Северной Кореи.

Бронирование

Ch’ŏnma-2 оснащен, по-видимому, композитной броней в передней части корпуса, а также спереди и с боков башни. Ее теоретическая толщина неизвестна. Так же, можно отметить что композитная броня башни, расположена как на танке M1 Abrams. Это означает, что броню нельзя снять после попадания вражеского снаряда, как это сделано на многих современных танках, таких как Merkava Siman IV или Leopard 2, в которых композитная броня размещена в съемных модулях, которые можно заменить новыми при повреждении. Это также означает, что броню нельзя просто заменить более современными и эффективными композитными модулями.

Наиболее примечательной особенностью Ch’ŏnma-2 является наличие системы активной защиты.

Всего имеется 12 пусковых труб, подключенных к системе активной защиты на нижних сторонах башни, по шесть на сторону, сгруппированных в четыре позиции по 3 пусковых установки спереди и по бокам.

Эти системы, по-видимому, являются копией противоракетной подсистемы российской АЗС «Афганит», установленной на Т-14 «Армата» и на тяжелой боевой машине пехоты (БМП) Т-15.

Российская САУ «Афганит» состоит из двух подсистем, первая из которых представляет собой универсальную систему, состоящую из небольших зарядов, установленных на крыше башни, охватывающую сектор в 360°, которая стреляет небольшими осколочными гранатами против ракет и танковых снарядов. Вторая представляет собой систему противотанковых управляемых ракет, состоящую из 10 больших стационарных гранатометов, установленных (по 5 с каждой стороны) на нижней части башни.

На бортах башни также есть два приемника предупреждения о лазерном облучении (LWR). Их цель — обнаруживать лазерные лучи от вражеских дальномеров, установленных на танках или противотанковых средствах, которые нацелены на машину, и автоматически активировать задние дымовые гранаты, чтобы скрыть машину от оптических систем противника. Интересно, что устройство LWR, размещенное слева от башни, расположено выше, чем справа, из-за наличия пусковой установки ПТУР, которая в положении стрельбы покрывала бы часть зоны обнаружения LWR.

Наличие LWR, а также MRS и датчика бокового ветра представляет интерес с точки зрения технологического развития Северной Кореи. Если предположить, что такие системы действительно работают, а не являются просто макетами, то это современные устройства, которыми обладают не все современные ОБТ.

Что касается приемника предупреждения о лазерном облучении, уже присутствующего в последних версиях Ch’ŏnma и Songun, западные машины, такие как Leopard 2, получили его только на последних модификациях не более десяти лет назад.

Как и все другие северокорейские танки, Ch’ŏnma-2 оснащен системой защиты от химического, биологического, радиологического и ядерного оружия (CBRN), которая позволяет танку передвигаться по зараженной местности.

С момента своего первого появления Ch’ŏnma-2 получил толстую дополнительную броню над крышей башни. Вероятно, это дешевое решение, принятое северокорейскими разработчиками против ракет, атакующих сверху, таких как FGM-148 Javelin или барражирующих боеприпасов.

И последнее, но не менее важное: Ch’ŏnma-2, похоже, прикрутил боковые юбки с чем-то вроде блоков динамической защиты (ERA) или какого-то другого вида нединамической защиты (NERA) или накладной брони.

Модификация Ch’ŏnma-2 Model 2024

На военной выставке «Развитие национальной обороны-2024» в Пхеньяне, открытой маршалом Ким Чен Ыном 21 ноября 2024 года, Ch’ŏnma-2 изменил свой внешний вид. Теперь машина имеет новую башню с радикально измененной архитектурой. Более квадратная форма смутно напоминает южнокорейский ОБТ K2 «Черная пантера». Оптика и люки остались неизменными, хотя и расположены по-другому. Дистанционно управляемый автоматический гранатомет так же изменил своё положение.

Однако наиболее заметным изменением является новая система активной защиты с регулируемыми пусковыми установками, который заменяет старую систему похожую на «Афганит».

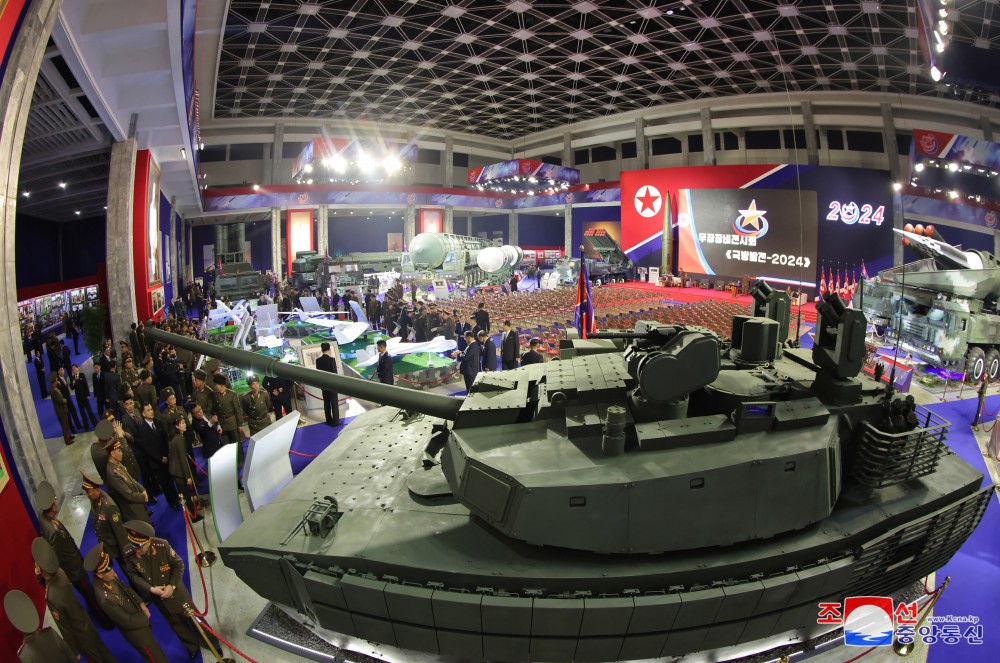

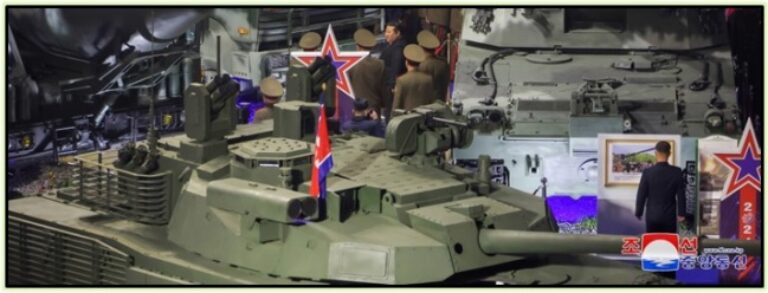

Ch’ŏnma-2 Model 2024, в главном павильоне военной выставки «Развитие национальной обороны-2024» в Пхеньяне. На этом снимке отчетливо видны новая башня и ее модифицированные устройства. Источник: KCNA

Новая система активной защиты, которая эстетически напоминает южнокорейскую KAPS) или китайскую GL-6, состоит из двух пусковых установок, каждая из которых, вероятно, имеет угол наклона около 180°. Каждая пусковая установка имеет четыре ствола для такого же количества гранат, что позволяет защищать машину до восьми до необходимости перезарядки.

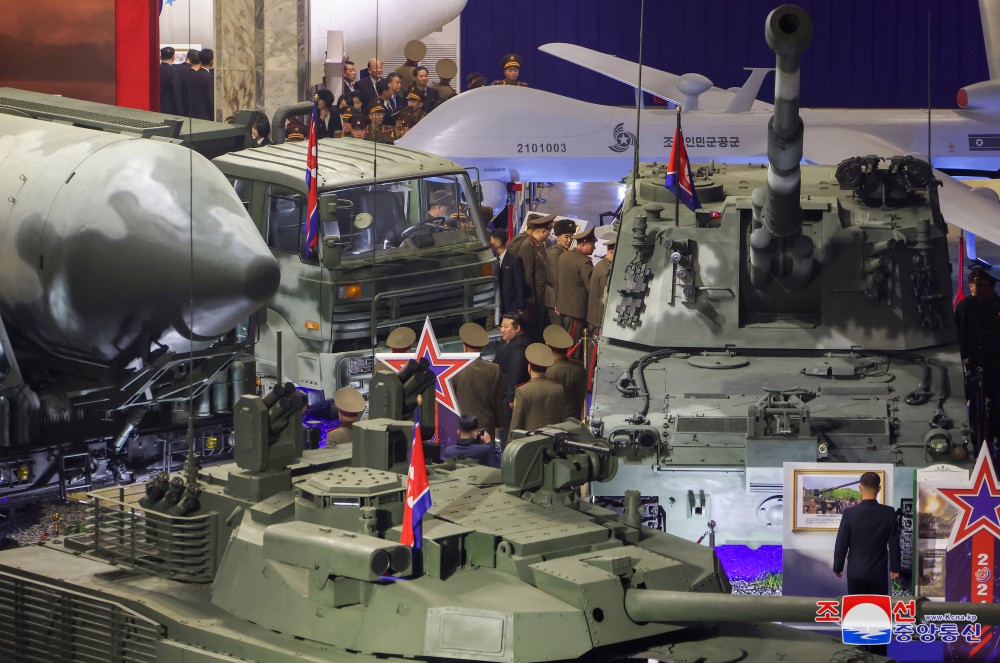

Другой ракурс того же Ch’ŏnma-2 Model 2024

Новые плитки реактивной брони появились на бортах корпуса и на башне, что увеличило защиту машины от кумулятивных зарядов. Моторный отсек также, по-видимому, был изменен, но пока еще слишком рано давать точные данные. Система охлаждения двигателя могла быть изменена (чтобы уменьшить ИК-след машины) или мог быть установлен новый двигатель.

Существование этой машины может означать, что производство Ch’ŏnma-2 идёт полным ходом или что одна из предсерийных машин была серьезно модернизирована.

На данный момент новая версия не получила официального названия. Ее неофициально называют Ch’ŏnma-2 Model 2024.
