Продолжаю выкладывать статьи из ЖЖ нашего уважаемого коллеги p_d_m.

Красивый проект из середины-конца 70-х от McDonnell Douglas — Model 265-1. Проектирование проходило в рамках программы AFTI (Advanced Fighter Technology Integration), так что иногда к обозначению проекта прилагается и это обозначение. Но есть и другие варианты: VLF — Vectored Lift Fighter или AMDA — Advanced Manoeuvring Demonstrator Aircraft. Буквосочетание "VLF" относится к самой концепции компоновки маневренного самолета от McD-D.

265-ый создавался как легкий многоцелевой истребитель с высокой маневренностью, которая обеспечивалась массой отклоняемых поверхностей как в горизонтальной так и в вертикальной плоскости.

Естественно на самолете стояла ЭДСУ. Двигатели — два General Electric YJ101 (предок General Electric F404), обеспечивающих легкой машине тяговооруженность 1,6. Длина самолета — 13,84 м, размах крыла — 9,36 м.

Model 265-2 меньшего размера чем "265-1" должен был стать летающим макетом для отработки технологий. Можно еще отметить что на завершающем этапе, в 1978 году, работы шли в сотрудничестве с немцами из MBB — с ними прорабатывалась конфигурация высокоманевренного самолета с компоновкой "утки", работы эти реализовались потом в Rockwell-MBB X-31 и TKF-90.

1.

Проект легкого истребителя-бомбардировщика McDonnell-Douglas Model 265-1. США

2.

Проект легкого истребителя-бомбардировщика McDonnell-Douglas Model 265-1. США

3.

Проект легкого истребителя-бомбардировщика McDonnell-Douglas Model 265-1. США

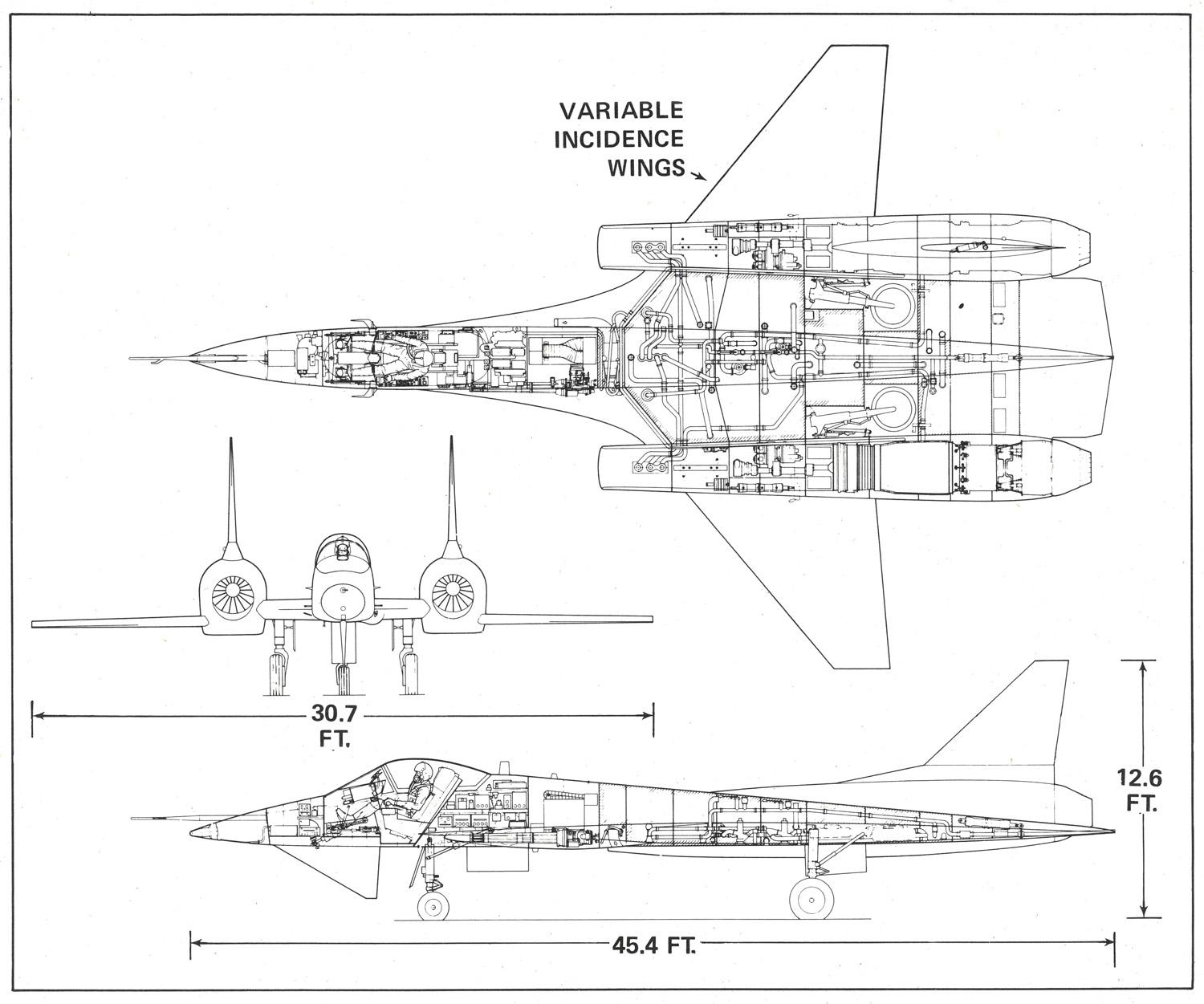

4.

Проект легкого истребителя-бомбардировщика McDonnell-Douglas Model 265-1. США

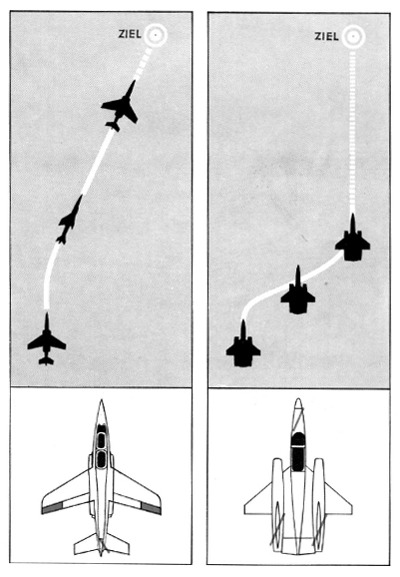

5.

Проект легкого истребителя-бомбардировщика McDonnell-Douglas Model 265-1. США

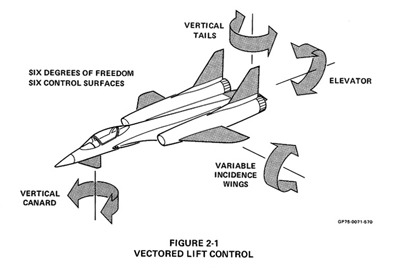

6.

Проект легкого истребителя-бомбардировщика McDonnell-Douglas Model 265-1. США

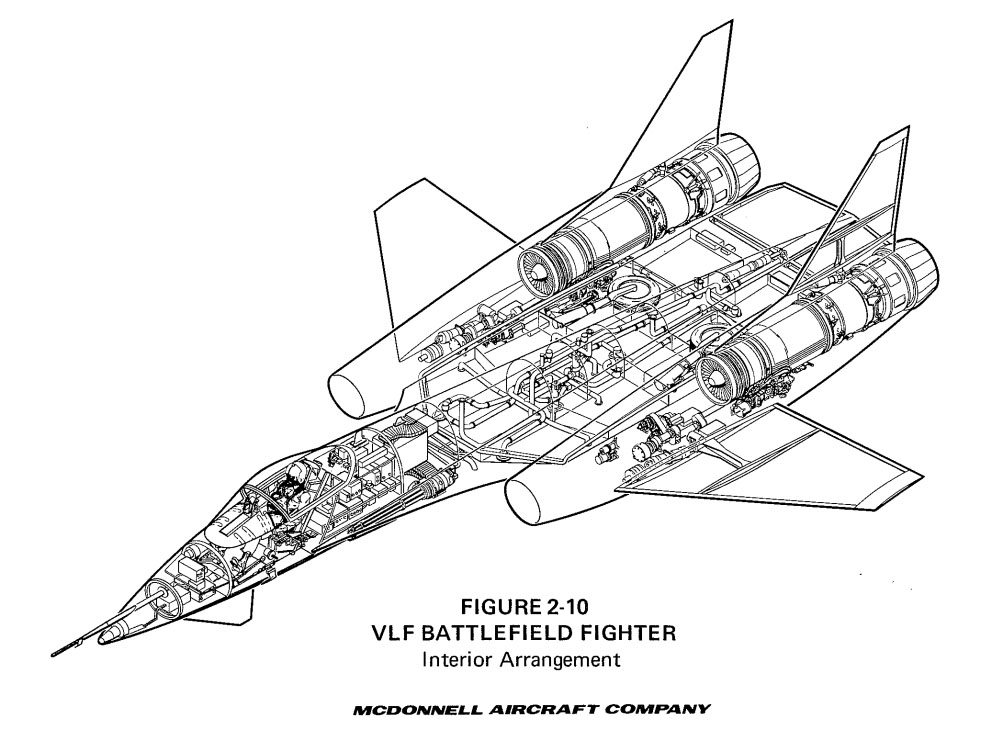

7.

Проект легкого истребителя-бомбардировщика McDonnell-Douglas Model 265-1. США

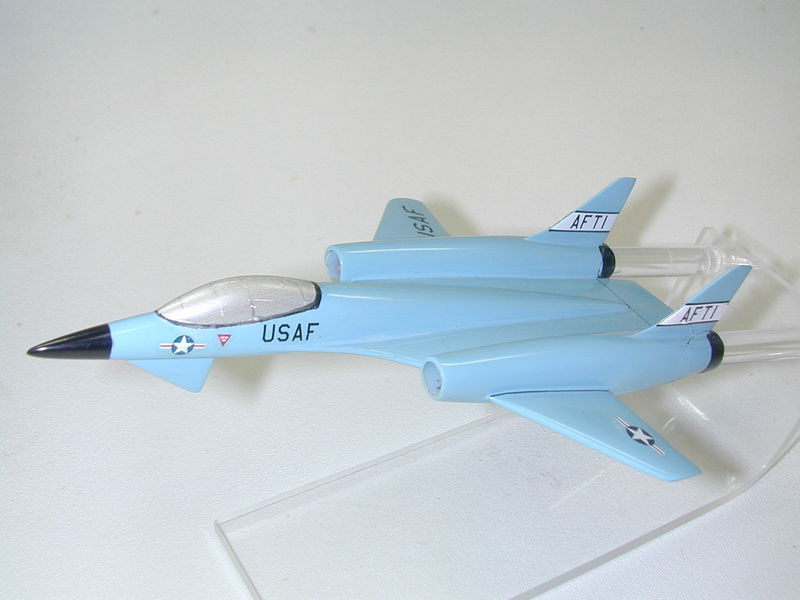

8. Оригинальная модель из 70х

Проект легкого истребителя-бомбардировщика McDonnell-Douglas Model 265-1. США

источник: http://p-d-m.livejournal.com/339866.html
