Четвёртая часть нашего повествования про 107-мм пушку М-60 завершилась на своеобразном девизе, что баллистические свойства ствола артиллерийского орудия не самоцель, они являются лишь средством обеспечения гарантированной доставки разнообразных «подарков» в адрес противника.
Ненадолго отвлечёмся в сторону формальной математической логики: каким условием является наличие ствола с заданными характеристиками для такой доставки разнообразных причиняющих вред врагу веществ в виде снаряда? Очевидно, что необходимым: как без ствола стрелять вообще? Варианты а-ля требюше в израильской армии не рассматриваем. Однако, имея только ствол со снарядами к нему, произвести выстрел никак не получится. То есть условие их наличия для ведения огня хоть и является необходимым, но не достаточным. Для этого нужен ещё метательный заряд со средствами его воспламенения и обтюрации образующихся после этого пороховых газов. Вот об этих вещах применительно к 107-мм пушке М-60 и пойдёт речь в этом выпуске «сериала» про эту артиллерийскую систему.
К сожалению, в уцелевшей до нашего времени служебной литературе по 107-мм пушке М-60 нет рисунков элементов метательного заряда для неё, поэтому вместо них приводим упрощённую схему его составляющих: 1 – цельнотянутая латунная гильза; 2 – капсюльная втулка КВ-4; 3 – основной пакет с бездымным порохом марки 18/1 ТР (трубчатый пироксилиновый) или НФ 16/1 (трубчатый нитроглицериновый) с пришитым к нему воспламенителем в виде мешочка-лепёшки с дымным чёрным порохом; 4 – равновесные пучки с бездымным порохом 18/1 ТР или НФ 16/1; 5 – нормальная крышка; 6 – усиленная крышка
Заряжание у 107-мм пушки М-60 раздельно-гильзовое, соответственно метательный заряд с изменяемой конфигурацией своих компонент размещается в латунной цельнотянутой цилиндрической гильзе, которая не стыкуется со снарядом ни при каких обстоятельствах. Роль гильзы многогранна: это одновременно и транспортная укупорка пакетов, пучков и мешочков с порохом, и средство защиты их от атмосферных воздействий, случайных искр и недогоревших остатков от предыдущего выстрела, и обтюратор. Более того, металлическая гильза предохраняет при выстреле ещё и стенки каморы орудия от разрушающего действия пороховых газов, при прочих равных продлевая срок эксплуатации ствола системы по сравнению с картузным заряжанием.
В дно гильзы ввинчивается капсюльная втулка с инициирующим взрывчатым веществом, обеспечивающая при ударе по ней кратковременный форс пламени, зажигающий воспламенитель – мешочек из чёрного пороха в форме лепёшки массой около 100 г.
Как следует из названия, воспламенитель нужен для поджига сразу всего объёма бездымного пороха, который является главной составляющей метательного заряда. Хотя слова «воспламенение», «поджиг», «горение» привычно применяются по отношению к явлениям, происходящим в пороховой массе при выстреле, но в строгой научной терминологии их стараются избегать. На её языке воспламенитель обеспечивает практически одновременное инициирование во всём объёме бездымного пороха химической реакции его самоокисления. Поскольку вовлечение в неё новых порций пороха идёт путём теплопроводности, то весь этот процесс является дефлаграционным по определению. Поэтому методологически более правильно говорить не о горении, а дефлаграции вещества порохового заряда. Но поскольку «обычная» терминология широко применяется в артиллерийской служебной литературе, то в дальнейшем слова «горение» и «дефлаграция» по отношению к пороху будут считаться равноценными синонимами.
Без воспламенителя длительность и интенсивность форса пламени от инициирующего взрывчатого вещества обеспечивает начало дефлаграции бездымного пороха только рядом с капсюльной втулкой. Это оказывается вполне достаточным для некоторых короткоствольных артиллерийских систем с короткой же гильзой и быстрогорящими порохами метательного заряда. Например, 122-мм гаубица обр. 1910/30 гг., другое модернизированное детище фирмы «Шнейдер» прекрасно обходилась без мешочка с дымным порохом в его составе. Но для 107-мм пушки М-60 с её длинными стволом и гильзой воспламенитель требовался обязательно: без него сгорание метательного заряда окажется неполным и значительная часть несгоревшего бездымного пороха будет попросту выброшена из ствола вслед за снарядом, который при этом не получит требуемой начальной скорости.
Как видим, для 107-мм пушки М-60 воспламенитель из дымного пороха оказывается ещё одним необходимым средством обеспечения работы главной части её метательного заряда из бездымного пороха, к рассмотрению которой мы и переходим.
Сначала обратим внимание на состав и размещение в гильзе метательного заряда для 107-мм пушки М-60. Он компонуется из основного пакета массой около 2,9 кг (вместе с воспламенителем в мешочке) и двух равновесных пучков массой около 780 г. На дно гильзы укладывается основной пакет мешочком с воспламенителем вниз, поверх него располагаются два равновесных пучка. Такая конфигурация метательного заряда комплектуется на боеприпасном заводе, называется зарядом полным и обеспечивает при стрельбе снарядам начальную скорость V0 от 730 до 747 м/с, в зависимости от вида последних. Путём изъятия одного равновесного пучка из гильзы получается заряд первый (V0 от 630 до 640 м/с). Если из гильзы изъяты два равновесных пучка (т. е. в ней остался только основной пакет), то итогом будет наименьший по мощности заряд второй (V0 от 520 до 530 м/с). Такая «субтрактивная» система формирования, принятая в русской, советской и российской артиллерии, очень удобна для запоминания: скомандован, например, заряд третий – значит, из гильзы надо убрать ровно три пучка. Для сравнения, в артиллерии вермахта наибольший по мощности заряд имел наибольший номер и часто формировался неочевидным образом, что требовало определённого уровня знаний и подготовки от зарядного номера расчёта.
Основной пакет, в одиночку или с равновесными пучками, фиксируется в гильзе вкладываемой в неё так называемой нормальной крышкой, чтобы исключить любые свои перемещения при неизбежной тряске гильзы при переноске и заряжании. Для защиты метательного заряда от атмосферных воздействий, в первую очередь влажности, дульце гильзы закрывается усиленной крышкой, залитой парафином. При стрельбе последнюю надо обязательно удалить. Отметим, что для послевоенных выстрелов усиленную крышку и её герметизирующий материал стали делать легкосгораемыми, при стрельбе полным зарядом (когда не надо проводить никаких манипуляций с изъятием пучков) её убирать стало не нужно. Но М-60 до такого усовершенствования боеприпасов на службе не дожила.
Основой метательного заряда служил бездымный зернёный трубчатый, иначе называемый «макаронным», порох. Его зерна имели форму длинных трубочек, которые в ряде случае реально выпускали на перепрофилированном оборудовании макаронных фабрик. По своему химическому составу порох мог быть пироксилиновым марки 18/1 ТР или нитроглицериновым марки НФ 16/1. «Единичка» в знаменателе дроби как раз и означает, что зерно пороха имеет одно сквозное отверстие. Значение же в числителе кодирует десятых долях миллиметра толщину слоя, где одномоментно идёт дефлаграция вещества этого порохового зерна. Соответственно для пироксилинового пороха она составляет 1,8 мм, а для нитроглицеринового – 1,6 мм.
В эксплуатации обе этих разновидности метательного заряда были совершенно одинаковы, каких-либо ограничений и особых мер предосторожности при определённых условиях для какой-то из них не существовало. Для сравнения, при стрельбе из других систем зарядами, содержащими некоторые сорта пороха, при низких температурах требовалось соблюдать осторожность. Их зёрна в таких условиях рассыпались раньше времени, резко увеличивая площадь вовлечённого в химическую реакцию вещества, что приводило в итоге к многократно избыточному притоку пороховых газов и выскокам давления в каморе орудия. Результатом был прорыв пороховых газов через затвор или даже разрыв ствола орудия. Часто этим страдали импортные пороха «особой доставки», но и отечественные также были далеко не безгрешны в этом плане. В качестве примера системы с такими проблемами метательных зарядов можно привести знаменитую 152-мм гаубицу-пушку обр. 1937 г. (МЛ-20). 107-мм пушка М-60 была от всего этого избавлена, что являлось несомненным её плюсом.
В индексе Главного артиллерийского управления метательный заряд из пироксилинового пороха обозначался как Ж-425, а из нитроглицеринового – как ЖН-425. Их использование дозволялось только со 107-мм пушкой М-60 или с полностью идентичными ей по баллистике опытными орудиями (на заводе №9 в 1942–43 гг. был разработан прототип с наложением ствола с баллистикой от М-60 на лафет 122-мм гаубицы М-30). Завершая тему с метательными зарядами для 107-мм пушки М-60, повторим тот факт, что в отличие от новых 122-мм и 152-мм гаубиц она не могла использовать выстрелы с метательными зарядами 423-го семейства от своей предшественницы – 107-мм пушки обр. 1910/30 гг.
Рассмотрев все компоненты, ответственные за придание снарядам начальной скорости, можно перейти к боевым и эксплуатационным свойствам последних, но это будет темой следующей «серии».

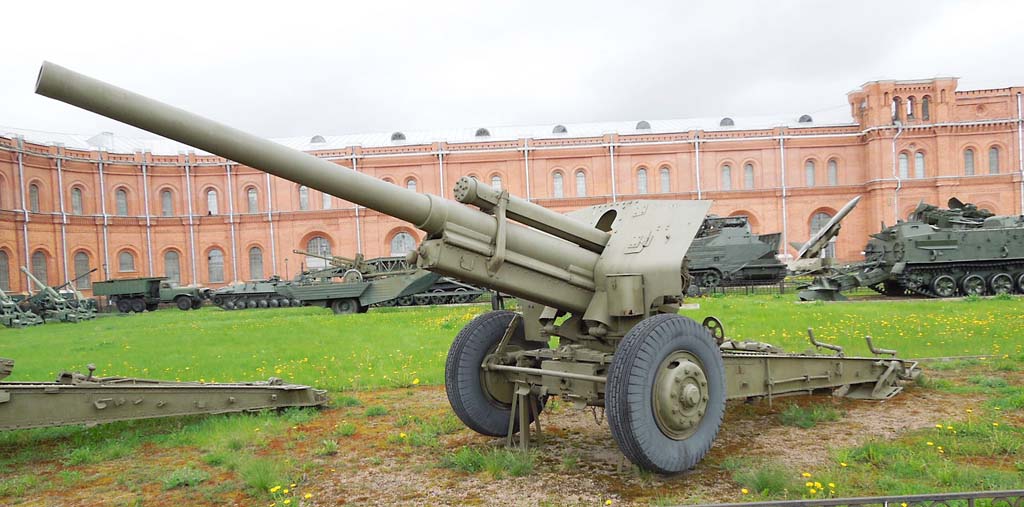

107-мм пушка М-60 в экспозиции Военно-исторического музея артиллерии, инженерных войск и войск связи в г. Санкт-Петербурге
